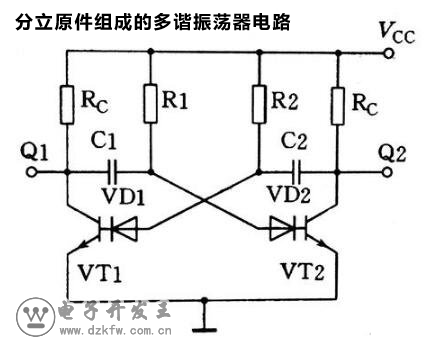

會員注冊假設VT1導通C1經R1充電，使C1兩端電壓不斷上升，引起VT2基極b電位不斷上升，最終VT2導通，迫使C2拉低到地，引起VT1截止，此時C2經過R2開始充電，使C2兩端電壓不斷上升，引起VT1基極b電位不斷上升，最終VT1導通，迫使C1拉低到地，引起VT2截止，此時C1經過R1又開始充電，如此循環形成振蕩。
VT1、VT2輪流導通與截止，在Q1、Q2端輸出矩形波。
如果電路對稱（R1=R2，C1=C2），則Q輸出為一定頻率的方波。
振蕩周期：T≈1.4·R1·C1。
