　　西門子S7-300是用于中、高檔性能范圍的PLC，具有模塊化及無風扇的設計、堅固耐用、容易擴展和廣泛的通訊能力、容易實現分布式結構、操作界面用戶友好等特點。

　　1、安裝裝配導軌

　　準備2 米長的裝配導軌用于安裝，具體步驟如下：

　　(1)將長度為2 米的裝配導軌削減到需要的長度。

　　(2)標出四個用于安裝固定螺絲的孔和一個用于保護導體螺栓的孔。

　　(3)如果導軌長度超出了830 mm，則必須提供附加孔，以便用更多的螺絲固定才能使其穩固。沿導軌中間部分的凹槽標出這些孔(如圖1)，其間距應大約為500 mm。


① 用于接地導線螺栓的孔;② 用于鉆安裝螺絲附加孔的凹槽;③ 用于安裝螺絲的孔;

④ 用于安裝螺絲的附加孔;⑤ 用于安裝螺絲的孔

圖1 導軌安裝

　　(4)鉆出標記的這些孔，M6 螺絲的孔徑 = 6.5+0.2mm。

　　(5)安裝一個M6 螺栓，用以固定接地導線。

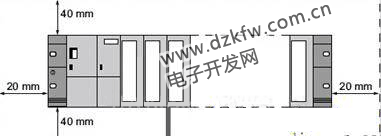

　　(6)確認導軌安裝后PLC間隙(如圖2所示)。

圖2 安裝后PLC間隙

　　2、將模塊安裝在裝配導軌上

　　從機架左邊開始，按照“先電源模塊、再CPU、最后SM/FM/CP/IM模塊”的順序，將模塊掛靠在導軌上。具體步驟如下：

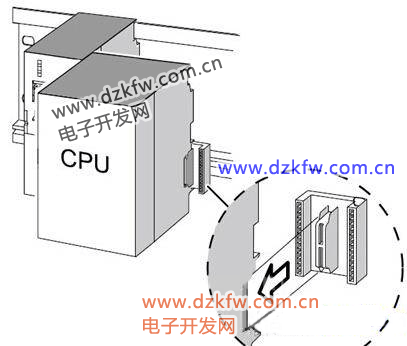

　　(1)如圖3所示，將總線連接器插入 CPU 和SM/FM/CP/IM。除CPU 外，每個模塊都帶有一個總線連接器。在插入總線連接器時，必須從CPU 開始。拔掉裝配中“最后一個”模塊的總線連接器，因?yàn)椤白詈笠粋�(gè)”模塊不接受總線連接器。

圖3 總線連接器插接方法

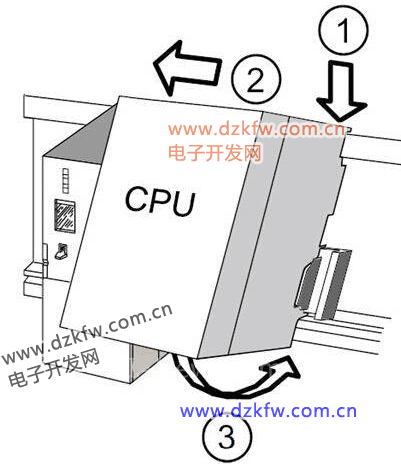

　　(2)如圖4所示，按指定的順序，將所有模塊掛靠到導軌上①，滑動到靠近左邊的模塊 ②，然后向下旋轉③。

圖4 模塊安裝方法

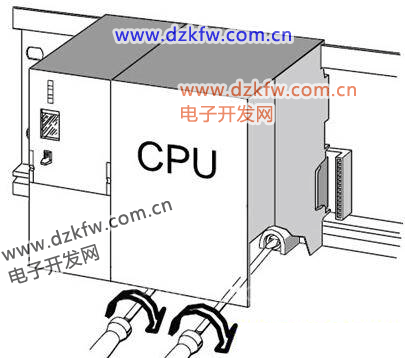

　　(3)用螺絲擰緊模塊，如圖5所示。

　
　圖5螺絲擰緊模塊

　　3、標記模塊

　　(1)分配插槽號。應給每個安裝的模塊指定一個插槽號，這會使在STEP 7 的組態表中分配模塊更加容易。

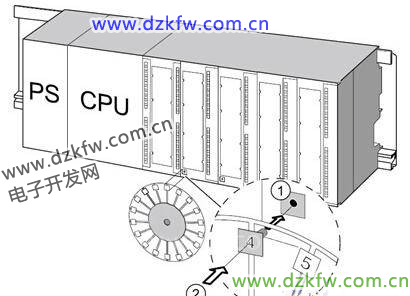

　　(2)將插槽號貼到模塊上。先把相應的插槽號拿到相關模塊前，然后將卡舌放置到模塊 ① 的開口中，最后將插槽號壓入模塊 ② 中，插槽號從輪子處斷開。圖6說明了此過程。


圖6 標記模塊

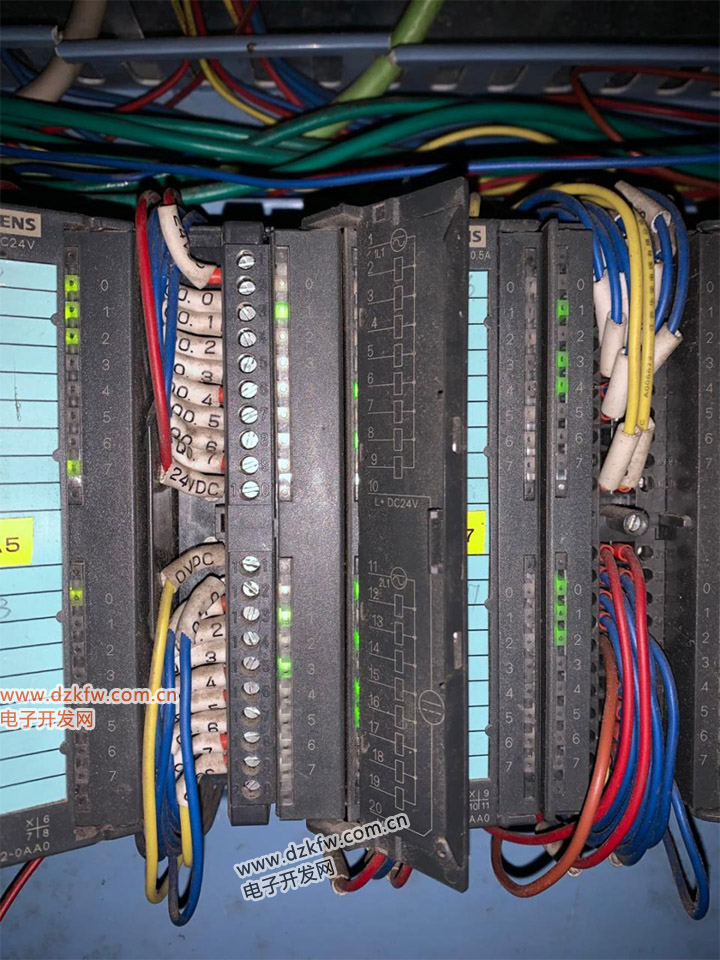

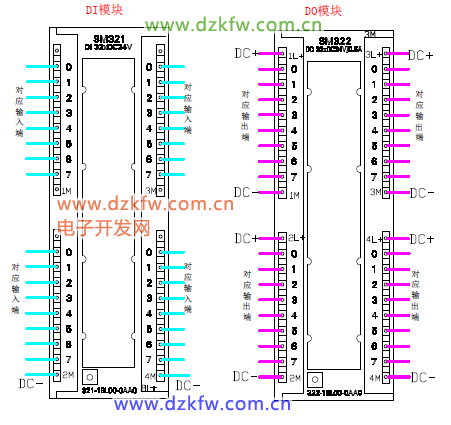

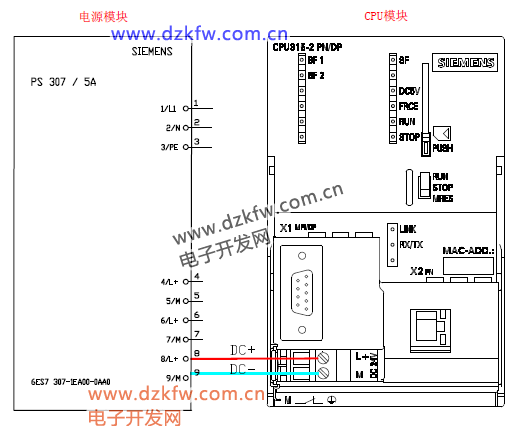

西門子S7-300常用模塊接線圖CPU315+PS307（電源模塊）+SM321（DI模塊）+SM322（DO模塊）
