西門子 S7-200SMART PLC 還提供了相應的外部擴展模塊。擴展模塊主要有數字量擴展模塊、模擬量擴展模塊、通信擴展模塊等。

1.數字量擴展模塊

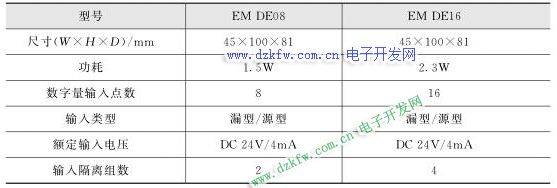

西門子 S7-200SMARTPLC 的數字量輸入擴展模塊包括兩種類型: 8 點 24V 直流電源輸入、 16 點 24V 直流電源輸入。輸入方式分為直流 24V 源型、漏型輸入。這兩種數字量輸入擴展模塊類型的型號分別為 EMDE08 和 EMDE16 ,其主要技術參數如表所示。

西門子 S7-200 SMART PLC 的數字量輸出擴展模塊包括 2 種類型: 8 / 16 點 DC 24V 晶體管輸出、 8 / 16 點繼電器輸出。輸出方式分為直流 24V 源型輸出以及交流 120 /230V 的繼電器輸出。這 2 種數字量輸出擴展模塊類型的型號分別為 EMDR08、EMDT08、EMQR16和 EMQT16 ,其主要技術參數如表所示。

2、模擬量擴展模塊

在工業控制中,被控對象常常是模擬量,如壓力溫度、流量、轉速等。而 PLC 的 CPU內部執行的是數字量,因此需要將模擬量轉換成數字量,以便 CPU 進行處理,這一任務由模擬量 I / O 擴展模塊來完成。 A / D 擴展模塊可將 PLC 外部的電壓或電流轉換成數字量送入PLC 內,經 PLC 處理后,再由 D / A 擴展模塊將 PLC 輸出的數字量轉換成電壓或電流送給被控對象。

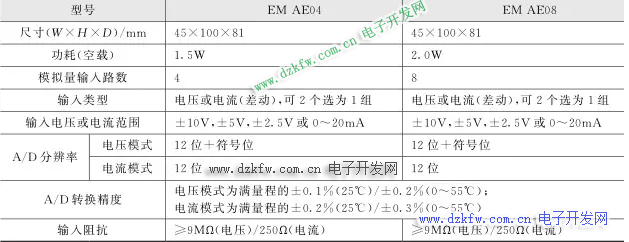

西門子 S7-200SMARTPLC 的模擬量輸入擴展模塊有 2 種型號: EMAE04 和 EMAE08 。其中, EMAE04 為 4 路模擬量輸入, EMAE08 為 8 路模擬量輸入,它們的主要技術參數如表所示。

西門子 S7-200SMARTPLC 的模擬量輸出擴展模塊也有 2 種型號: EMAQ02 和 EMAQ04 。其中, EMAQ02 為 2 路模擬量輸出, EMAQ04 為 4 路模擬量輸出,它們的主要技術參數如表所示。

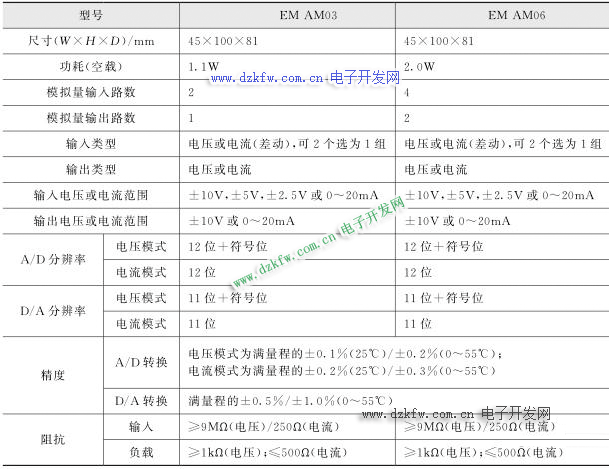

西門子 S7-200 SMARTPLC 的模擬量輸入/輸出擴展模塊同樣有 2 種型號: EMAM03和 EMAM06 。其中, EMAM03 為 2 路模擬量輸入/ 1 路模擬量輸出, EMAM06 為 4 路模擬量輸入/ 2 路模擬量輸出,它們的主要技術參數如表所示。

3.通信擴展模塊

西門子 S7-200 SMART PLC 的基本模塊集成了1個 RS485 / 232 端口,支持自由端口、ModbusRTU 、 USS 等通信協議,通過此端口可實現與變頻器、觸摸屏等第三方設備的通信。對于標準型的基本模塊還集成了 1 個以太網端口,通過此端口進行以太網的連接,可以對程序進行編輯、狀態監視、程序傳送等遠程服務,也可以與網絡中的其它 PLC 進行數據交換、 E-mail 的收發與 PLC 數據的讀/寫操作。除了基本模塊本身集成的通信口外,還可外接通信擴展模塊,如 EMDP01 模塊。 EMDP01 模塊同時支持 PROFIBUS-DP 和 MPI 兩種協議。使用 EMDP01 通信擴展模塊可以將S7-200SMARTCPU 作為 PROFIBUS-DP 從站連接到 PROFIBUS 通信網絡,通過模塊上的旋轉開關可以設置 PROFIBUS-DP 的從站地址。
