會員注冊大功率的電動機一般使用星三角啟動的控制方式，以減少對電網及設備的沖擊；為了提高工效，停車時采用能耗制動的方式以利于設備的利用率；本電路的控制要求如下：
1、雙向啟動均采用星三角減壓方式；
2、正、反轉均設有點動控制功能；
3、停車設有能耗制動；
4、停車時先將電動機繞組首尾串聯，然后進行制動，制動時間由時間繼電器控制；
5、點動操作時電動機只能作星接運行，能耗制動不起作用。
6、為了方便，本控制也進行了下西門子、三菱PLC程序的設計。
下圖為繼電器－接觸器控制電路圖，電機星三角降壓啟動電路圖

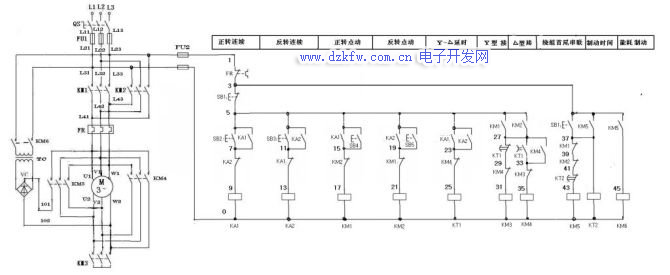

繼電器－接觸器控制電路圖
下圖是西門子PLC星三角降壓啟動梯形圖程序

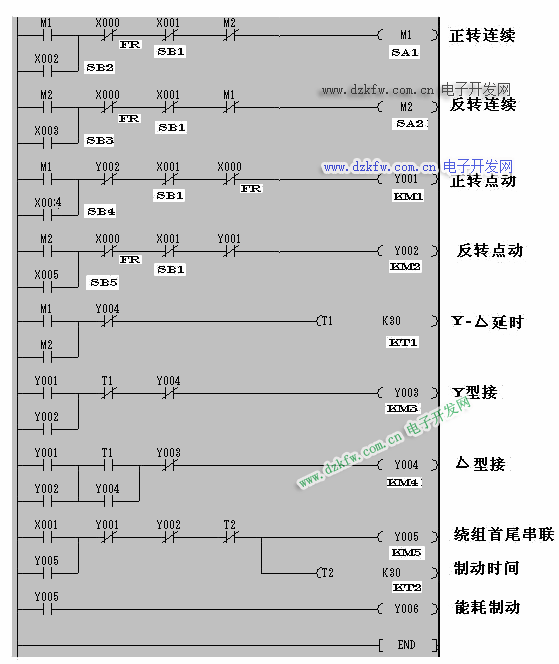

下圖是三菱PLC星三角降壓啟動梯形圖程序
PLC程序經過了仿真驗證，供感興趣的朋友參考。
