請問42步進電機中的參數42代表什么含義？

是電機安裝端尺寸為42*42mm左右。

特點：

步距精度：5%；

溫 度：80℃Max；

環境溫度： -20℃— 50℃；

絕緣電阻：100MΩMin500VDC；

徑向跳動 最大0.02mm(450g負載)；

軸向跳動 最大0.08mm(450g負載)；

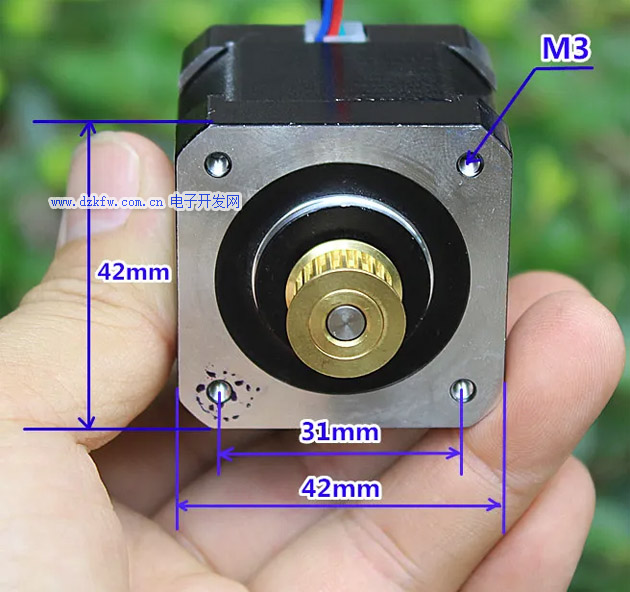

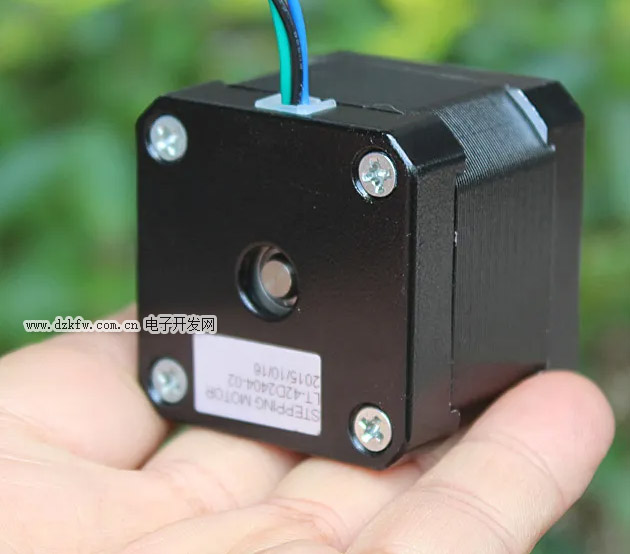

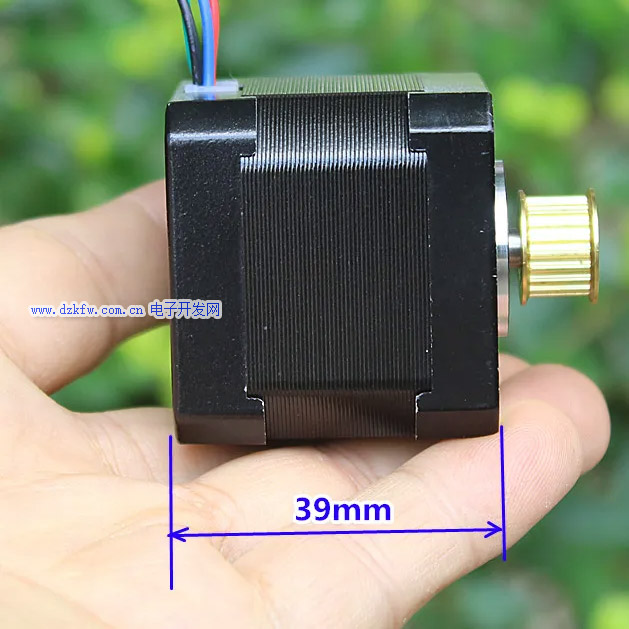

42步進電機的外形尺寸圖如下：

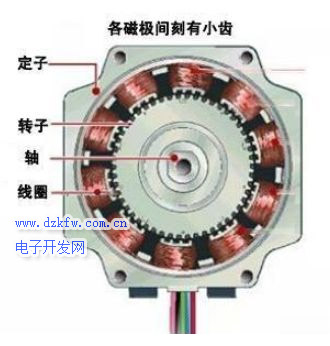

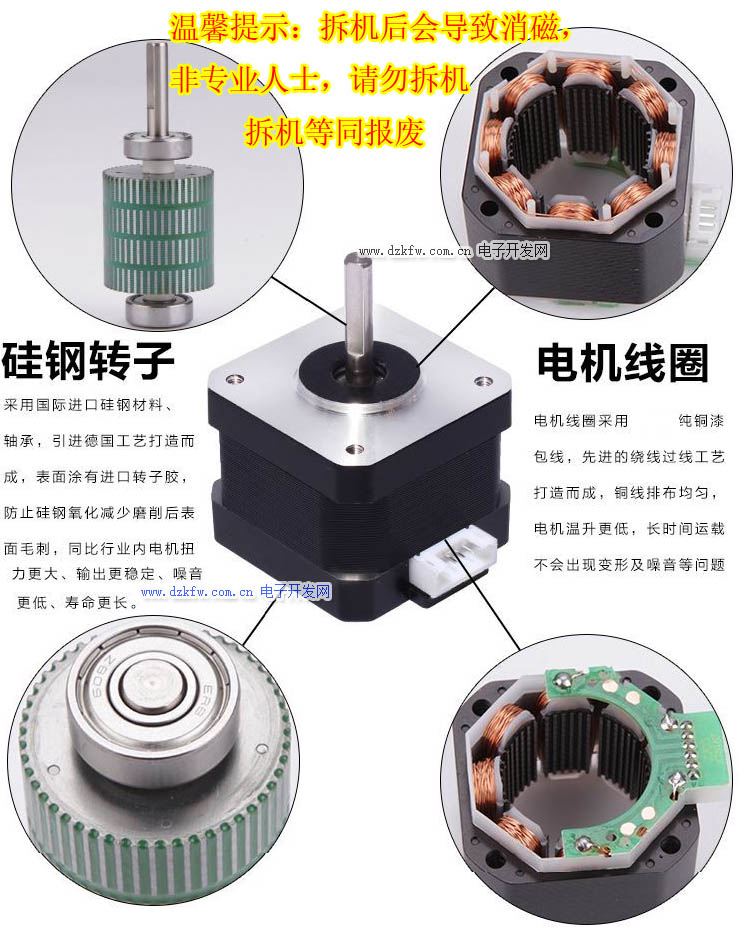

步進電機拆解的內部結構圖如下：

　步進電機又稱為脈沖電機，基于最基本的電磁鐵原理，它是一種可以自由回轉的電磁鐵，其動作原理是依靠氣隙磁導的變化來產生電磁轉矩。

　　步進電機的分類，哪些能拆，哪些不能拆

　　步進電機從從其結構形式上可分為反應式步進電機（Variable Reluctance，VR）、永磁式步進電機Permanent Magnet,PM）、混合式步進電機（Hybrid Stepping,HS）、單相步進電機、平面步進電機等多種類型，常用的步進電機中以反應式步進電機和混合式步進電機兩種；反應式步進電機能拆，混合式步進電機千萬不能拆，一拆就悲劇了，輕則扭矩打?qū)φ郏�重則完全變成擺飾。

　　所有使用永磁性材料的部件，如揚聲器、指針萬用表、永磁電機……除非萬不得已，不要拆開磁路，否則“磁性減弱”，不能恢復。

　　為什么有的步進電機不能拆

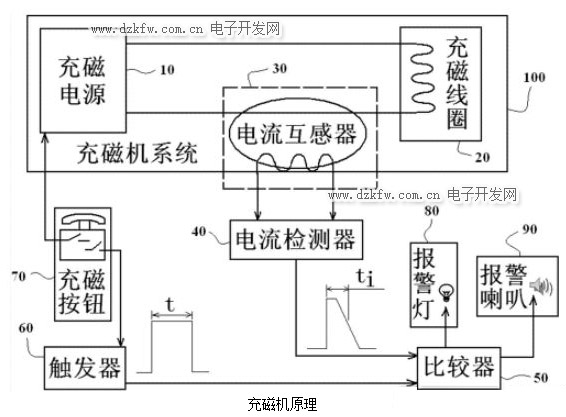

　　主要是混合式的使用了強磁鋁鎳鈷材料，這種材料是耐高溫的，高溫不退磁，在生產時候把它充到飽和狀態了，如果拆開了，磁路不再閉合，磁芯會減弱，需要特殊的充磁設備，普通人無法解決的，如果使用了釹鐵硼材料的，拆開一般問題不大；但是永磁混合式步進電機（常見的1.8度、0.72度的）轉子不能拿出來，否則就會退磁的，除非你有充磁機可以重新充磁。

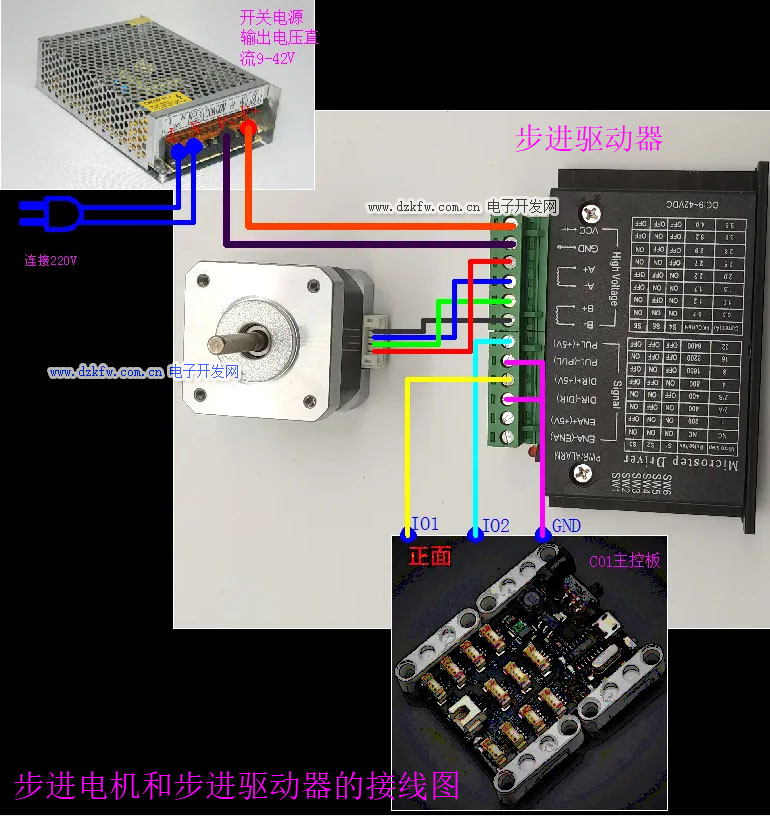

步進電機和步進驅動器的接線圖如下：
