很多小伙伴剛接觸步進電機，步進電機驅動器，很有可能對于步進電機接線方法和步進電機接線圖弄不明白，所以可能無從下手。下面這張豆腐塊文章讓您快速掌握步進電機的接線方法，很快看懂步進接線圖。

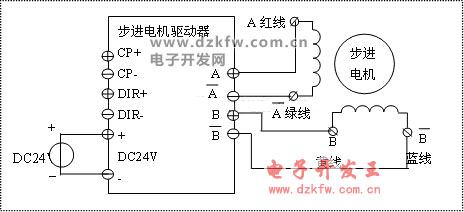

首先，我們來看看連接步進電機接線方法。

   第二步，連接步進電機驅動器的電源，假如在我們的步進電機使用直流24V供電可以與表控共用一個開關電源來供電。

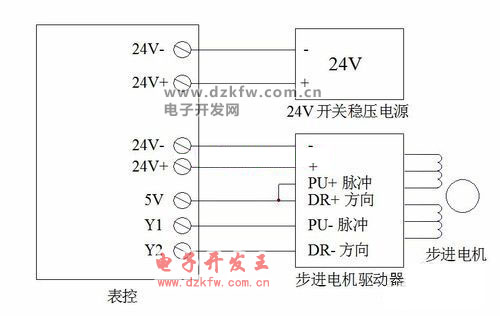

   第三步，來看一下連接步進電機驅動器與表控的控制接線：

   1、將步進電機驅動器脈沖輸入信號和方向輸入信號的正極連接到表控的5V端子。

   2、將步進電機驅動器脈沖輸入信號的負端連接到表控的Y1輸出端子上。

   3、將步進電機驅動器方向輸入信號的負端連接到表控的Y2輸出端子上。

   4,接下來就是設置步進電機驅動器的細分，一般可以放在8（1600）左右，通過初步調試后設置實際需要的細分。



   5,設置步進電機的正轉設置，參考設置，一行實現正轉。X1是正轉的啟動開關。

   6,步進電機反轉的設置：X2是反向啟動開關，Y1輸出脈沖，Y2輸出方向信號。兩行實現反轉動作。

   上面簡單的描述了步進電機接線和最基本的設置方法，一般情況保證接線正確，但是要特別注意的是電源的極性，設置正確就可以正常運行。
