單相漏電保護器可以接在三相四線制電路中使用

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023-02-05

     單相漏電維護器不可以接在三相四線制電路中使用。術有專攻,單相漏電開關在漏電維護器內部裝置的零序電流互感器檢測的是一根相線(前方)和一根零線的剩余電流的矢量合,一旦漏電電流超過30mA,通過終端執行脫扣器,迫使內部的跳閘體系動作,達到維護作用。

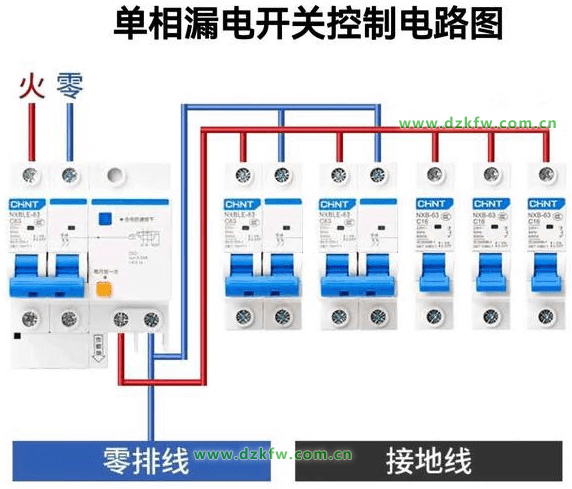

不相信看一看下圖所示的2P漏電開關的接線圖吧,三相空氣開關和單相空氣開關接線圖

單相漏電開關控制電路圖


      單相漏電開關有操控相線和零線的,也有單獨操控相線的。雖然說三相四線制供電中有零線,可以任意與三根相線組成220V電壓,但它不能操控別的兩根相線,對此個人覺得發問者不是畫蛇添足,而是缺胳膊斷腿。別的兩根相線沒有找到生命中的另一半,屬于光棍一個。
三相四線制漏電開關的接線圖見上圖所示。
值得注意的是:三相漏電開關分為3P和3P+N的,無非就是這種結構的漏電開關價格比單相漏電開關貴那么一點點,何必錙銖必較讓其他的兩根相線居無定所呢?
3P + N電源進線只需認清楚零線接N,其他的L1、L2、L3隨便接入接線端子即可。
3P+ N漏電維護器的N線是直通的(不管是否分開都是處于通路狀態),這種接線一定要前方接在左端,零線接在N線端,如果N線錯接成前方就是維護跳閘了線路持續有電無法起到維護作用。
