萬用表的使用的注意事項

（1）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。

（2）在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。

（3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

（4）萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。

（5）萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。

歐姆擋的使用

一、選擇合適的倍率。在歐姆表測量電阻時，應選適當的倍率，使指針指示在中值附近。最好不使用刻度左邊三分之一的部分，這部分刻度密集很差。

二、使用前要調零。

三、不能帶電測量。

四、被測電阻不能有并聯支路。

五、測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性。

六、用萬用表不同倍率的歐姆擋測量非線性元件的等效電阻時，測出電阻值是不相同的。這是由于各擋位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小。


萬用表測直流時

一、進行機械調零。

二、選擇合適的量程檔位。

三、使用萬用表電流擋測量電流時，應將萬用表串聯在被子測電路中，因為只有串連接才能使流過電流表的電流與被測支路電流相同 。測量時，應斷開被測支路 ，將萬用表紅、黑表筆串接在被斷開的兩點之間 。特別應注意電流表不能并聯接在被子測電路中 ，這樣做是很危險的，極易使萬表燒毀。

四、注意被測電量極性。

五、正確使用刻度和讀數。

六、當選取用直流電流的2.5A擋時，萬用表紅表筆應插在2.5A測量插孔內 ，量程開關可以置于直流電流擋的任意量程上。

七、如果被子測的直流電流大于2.5A，則可將2.5A擋擴展為5A擋 。方法很簡單，使用者可以在“2.5A”插孔和黑表筆插孔之間接入一支0.24歐姆的電阻 ，這樣該擋位就變成了5A電流擋了。接入的0.24A電阻應選取用2W以上的線繞電阻 ，如果功率太小會使之燒毀。

? ? 目前的萬用表分為指針式和數字式，它們各有方便之處，很難說誰好誰壞，最好是能夠備有指針和數字式的各一個。業余電子制作有一個指針式的MF30型萬用表也就可以了，這可是一種經典型號。還有元老級的MF500型萬用表，廉價的MF50萬用表，一般都可以在電訊商店買到。

? ? 萬用表的三個基本功能是測量電阻、電壓、電流，所以老前輩們叫它三用表。 現在的萬用表添加了好多新功能，尤其是數字式萬用表，如測量電容值，三極管放大倍數，二極管壓降等，更有一種會說話的數字萬用表，能把測量結果用語言播報出來。（其實不是很難，Bitbaby曾有一度很想用單片機和語音電路做一個：-）

? ? 數字式萬用表也有許多經典型號，如DT830C，DT830C，DT890D等，后面的后綴表示功能上的區別，其中DT830C已經買到了三十多元一個，夠便宜的。 Bitbaby在學校里裝過一個MF50的萬用表，電路原理并不復雜，只是那么多的元件沒有印刷板來固定，而是直接焊在接線板上，自己裝對初學者來說還是麻煩了點。

? ? 萬用表最大的特點是有一個量程轉換開關，各中功能就是靠這個開關來切換的。基本上，用A-來表示測直流電流，一般毫安檔和安培檔各又分幾檔。V-表示測直流電壓，高級點的萬用表有毫伏檔，電壓檔也分幾檔。V~是用來測交流電壓的。A~測交流電流。

? ? Ω歐姆檔測電阻，對于指針式萬用表，每換一次電阻檔還要做一次調零。調零就是把萬用表的紅表筆和黑表筆搭在 一起，然后轉動調零鈕，使指針指向零的位置。hFE是測量三極管的電流放大系數的，只要把三極管的三個管腳插入萬用表面板上對應的孔中，就能測出hFE值。注意PNP、NPN是不同的。

? ? 以下以MF30型萬用表為例，說明萬用表的讀數。第一條刻度線是電阻值指示，最左端是無窮大，右端為零，當中刻度不均勻。電阻檔有R×1、R×10、R×100、R×1K、R×10K各檔，分別說明刻度的指示再要乘上的倍數，才得到實際的電阻值（單位為歐姆）。

? ? 例如用R×100檔測一電阻，指針指示為“10”，那么它的電阻值為10×100=1000，即1K。第二條刻度線是500V檔和500mA檔共用，需要注意的是電壓檔、電流檔的指示原理不同于電阻檔， 例如5V檔表示該檔只能測量5V以下的電壓，500mA檔只能測量500mA以下的電流，若是超過量程，就會損壞萬用表。

? ? 注意事項： 萬用表使用時應該水平著放。紅表筆插在+孔內，黑表筆插入-孔內。 測試電流就用電流檔，而不能誤用電壓檔、電阻擋，其他同理，否則輕則燒萬用表內的保險絲，重則損壞表頭。事先不知道量程， 就選用最大量程嘗試著測量，然后斷開測量電路再換檔，切不可在線的情況下轉換量程。有表針迅速偏轉到底的情況，應該立即斷開電路，進行檢查。

? ? 最后還有一個規矩，就是約定用完后的萬用表要把量程開關撥到交流電壓最高檔，以防別人不慎測量220V市電電壓而損壞。記住這個老前輩們留下的優良傳統呦！

? ? 關于數字萬用表的使用，這里有一篇轉載自《無線電》的文章《》

? ? 關于用萬用表檢查元器件的技巧將另文詳述。

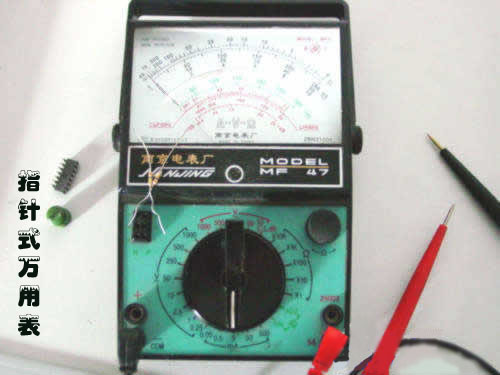

這里有一些萬用表的圖片:
