聲控電路包括電源部分，諧振放大部分及觸發器，電源部分通過電容降壓、整流及穩壓提供聲控電路所需的直流電壓，諧振放大部分包括多極三極管放大，話筒接在第一級放大三極管的基極上并由電容耦合，一個由電感和電容構成的振蕩電路接在末級放大三極管的基極上，放大后的信號影響觸發器的翻轉，并最終控制可控硅的控制極的電位。

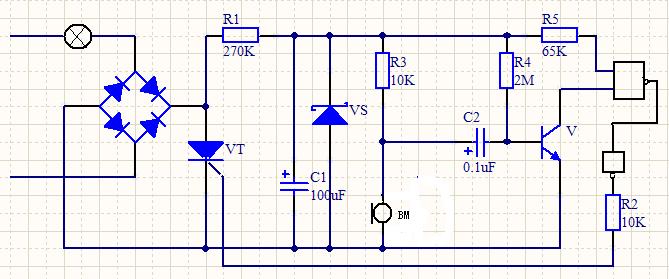

電路圖如上圖所示，220V交流電通過燈泡H及整流全橋后，變成直流脈動電壓，作為正向偏壓，加在可控硅VS及R支路上。聲控電路由傳感器BM，晶體管V和IC內電路（與非門）組成。當有腳步聲或拍手聲時，則該聲音信號經過傳感器BM轉換為電信號后，再經過電容C2加至V的基極，使V瞬間截止，V的集電極突變?yōu)楦唠娖剑�使可控硅VS觸發導通，燈泡H發光。

聲控電路在安裝的時候需要考慮一個重要的技術指標，那就是躁聲，為了避免躁聲對電路的影響，除了選擇合適的聲音傳感器外，還需要在聲控電路中加入消除躁聲電路，本文不做詳細講解。聲控電路也可以用于很多日常生活的電路中去，而且方便，安裝簡單。
