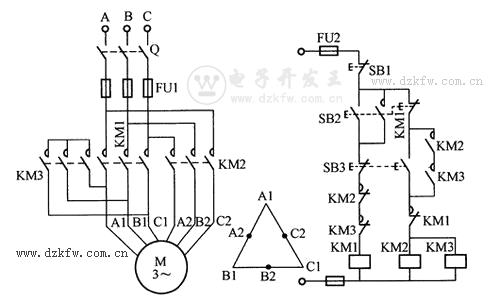

雙速異步電動機改變轉速可采用改變繞組的接線方法來實現。如下圖所示的電路接線圖中，KM1為電動機三角形連接接觸器，KM2、KM3為雙星形連接接觸器，SB2為低速起動按鈕，SB3為高速起動按鈕。

合上電源開關Q，按下起動按鈕SB2,接通接觸器線圈KM1電源，同時切斷接觸器KM2、KM3的電源，接觸器KM1得電并自鎖，使電動機定子繞組接成三角形，按低速起動運轉。

如需電動機高速運轉，可按下按鈕SB3, KM1的線圈斷電釋放，主觸點斷開，自鎖觸點斷開，互鎖觸點閉合。當SB3按到底時，SB3的常開觸點閉合，接觸器KM2、KM3線圈同時得電，經KM2、KM3常開觸點串聯組成的自鎖電路自鎖，KM2、KM3主觸點閉合，將電動機定子繞組接成雙星形，以髙速度運轉。

本電路可直接按下SB3,使定子繞組接成雙星形，以高速度運轉。按下SB1電動機停止旋轉。
