超聲波加濕器故障分析：

超聲波換能器常見問題：超聲波振子受潮，可以用兆歐表檢查與換能器相連接的插頭，其中2腳為超聲波 換能器的正極， 3腳是換能器的負極而且與換能器的外殼相連。檢查，2 3 腳間的絕緣 電阻值就可以判斷基本情況，一般要求絕緣 電阻大于30兆歐以上。如果達不到這個絕緣 電阻值，一般是換能器受潮，可以把換能器整體（不包括噴塑外殼）放進烘箱設定100 ℃左右烘干3小時或者使用電吹風去潮至阻 值正常為止。換能器振子打火，陶瓷材料碎裂，可以用肉眼和兆歐表結合檢查，一般作為應急處理的措施，可以把個別損壞的振子斷開，不會影響到別的振子正常使用。
　　振子脫膠，我們的換能器是采用膠結，螺釘緊固雙重保證工藝，在一般情況下不會出現這種情況，由于螺釘?shù)淖饔�，振子脫膠后不會從振動面上落下，一般的 判斷方法是用手輕搖振子的尾部，仔細觀察振動面的膠水情況做出判斷。一般振子出現脫膠以后超聲波電源輸出的功率正常，但是由于振子與振動面連接不好，振動 面的振動效果不好，長時間后可能會燒壞振子。振子脫膠的處理方法是比較麻煩的， 一般情況只能送回生產廠家解決。避免振子脫膠最有效的方法是平時使用中注意不 撞擊振動面。振動面穿孔，一般換能器滿負荷使用年以后可能會出現振動面穿孔的情況，這是由于振動面的不銹鋼板長時間高頻振動疲勞所至，振動面穿孔說明換能器的使用壽命已經到了，一般只能更換。

       加濕器在冬季取暖的北方越來越受到歡迎，維修量也隨之增加。本文提供幾種常見機型電路圖并就其基本原理和維修方法介紹如下：

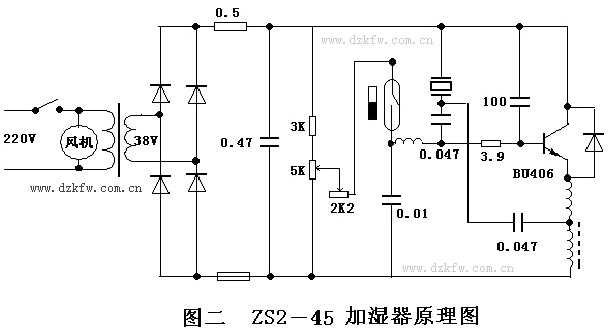

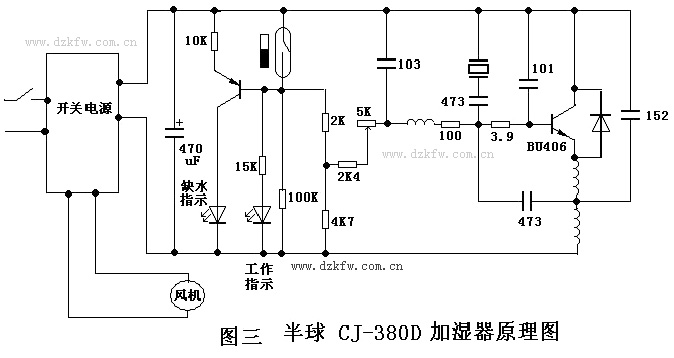

     加濕器基本結構如圖一所示，由電源電路、控制電路、振蕩電路與風機和換能器（壓電陶瓷片）組成。電源部分有兩種供電方式，一種是變壓器降壓整流濾波后為振蕩電路供電，如圖二ZS2-45型。因變壓器過載能力強而被廣泛機型采用。另一種是由開關電源供電，特點是重量明顯減小，電源效率高，如圖三半球牌CJ-380D。

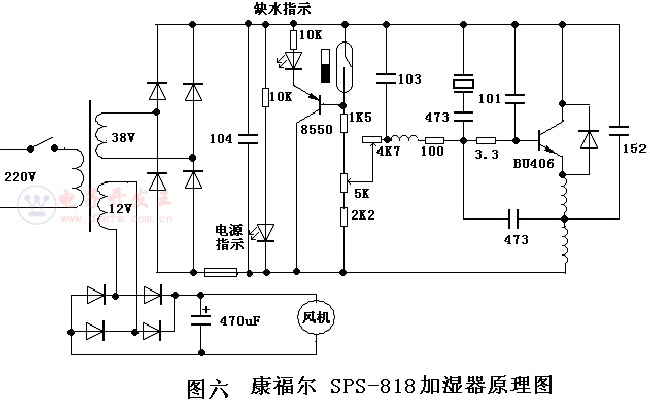

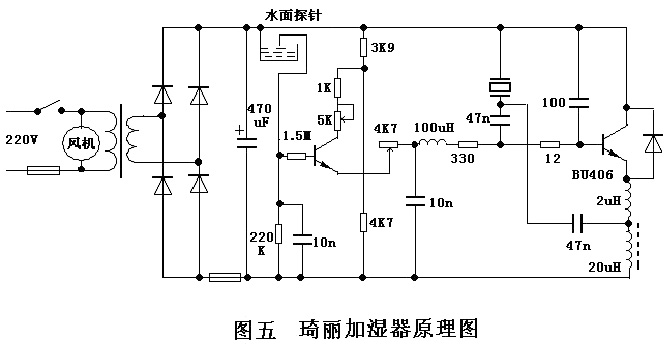

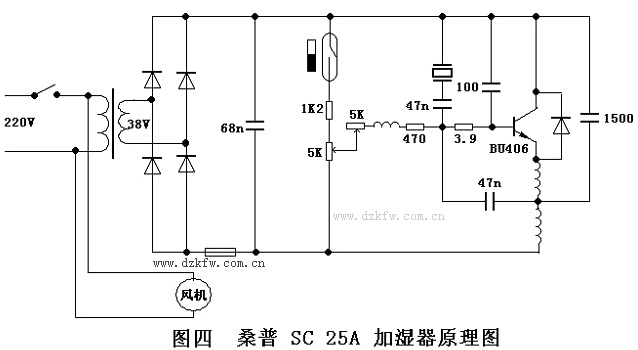

      控制電路包括缺水檢測、缺水指示和霧量調整電路。缺水檢測有兩種方式，一是干簧管配合漂浮磁環檢測方式，目前大多機型都采用此方式。如圖四桑普SC 25A型，不缺水時包在泡沫塑料中的磁環被水漂浮起來，磁場使干簧管常開觸點閉合，接通電源給振蕩管提供偏置，振蕩電路開始工作。當缺水時隨著水面下降磁環離開干簧管受控區，干簧管觸點釋放，振蕩管失去偏置而停振，加濕器處于待機狀態。另一種是水面探針檢測方式，如圖五琦麗牌加濕器。加濕器的振蕩管集電極是直接固定在換能片金屬框架上的（是很好的水冷散熱片）。因振蕩管集電極是電源正極，所以水和探針為振蕩管提供了偏置通路。當水面降到離開探針時，偏置通路被斷開，加濕器進入待機狀態。缺水指示都采用發光二極管點亮來指示，圖六康福爾SPS-818和圖三半球牌CJ-380D是通過PNP三極管在干簧管斷開后基極處于低電位而導通點亮發光二極管的。有的機型則沒有缺水指示。

        霧量調整電路在所有的加濕器電路中都是通過調整面板上設置的電位器（起可調電阻作用）來調節振蕩管的偏置實現的，這部分電路與缺水檢查電路是串聯的。為確保振蕩管不會因偏置過高而損壞，電源電壓都經過電阻分壓和一個可調電阻壓降后提供給霧量調整電位器的。經調整后的偏置電壓通過電感電阻加到振蕩管基極，使振蕩管能在截至狀態和最強振蕩狀態之間變化。

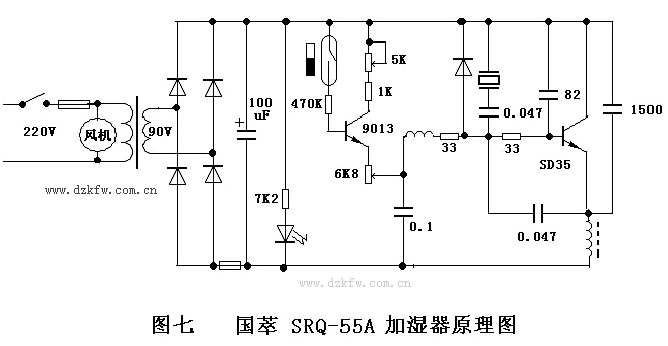

      振蕩電路由功率三極管和外圍電容電感組成三點式振蕩電路，這部分的電路在所有加濕器電路中幾乎是一樣的，電路振蕩頻率約0.65MHZ。因換能器本身就是一個固有頻率約1.7MHZ的晶振，它通過耦合電容加跨接在振蕩管基極和電源之間，振蕩電路的6.5KHZ的振蕩電壓通過耦合電容加在換能器上。換能器受振蕩電路激勵后產生振蕩，這個振蕩信號又通過耦合電容反饋到振蕩管基極，使振蕩電路諧振在1.7MHZ，振蕩幅度峰峰值達二百伏左右。強烈的超聲波振蕩電能經換能器轉換成機械能將表面的水打成水霧，由送風電扇把水霧吹出從而使室內空氣增加濕度。加濕器的風機有采用220V罩極式異步電機風扇，也有采用12V儀表風扇。

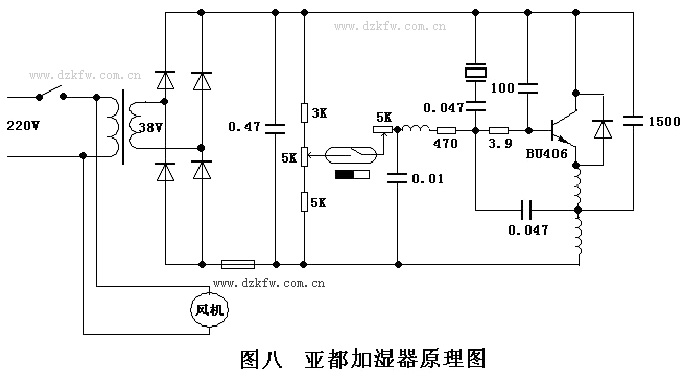

        加濕器的主要故障是不出霧或霧量小。開啟電源開關不出霧，電源指示燈不亮，風機不轉多屬于電源故障，拆開機殼后先檢查電源220V輸入保險。此保險管熔斷說明電路有短路性故障，如振蕩功率管（BU406）擊穿、整流二極管擊穿、電源變壓器初級繞組短路、開關電源開關管擊穿等。如果開啟電源開關后風機會轉動，應檢查振蕩電路板上的二次電源保險是否開路（有機型使用0.5歐姆保險電阻），此保險管一般都加在38V整流后的電源地端。如果保險管已熔斷多是振蕩功率管擊穿（也有瞬間電流過大燒壞保險管換上保險即可工作的）。振蕩功率管擊穿一般不會殃及其它元件，換上新管即可。BU406耐壓400V，功率18W，換新管時要選擇直流放大倍數大于50的同型號管子或耐壓功率足夠的其它NPN中功率管。在維修中也發現有的機型使用大功率管的，這樣會更加耐用一些。

         二次保險完好并且振蕩管無損壞，就需通電進行電壓檢測。為免換能器脫水振蕩發熱燒裂，必需先脫開換能器一條引線。換能器脫水工作輕則性能變差，重會損壞燒裂。振蕩管不要脫開換能器金屬框，以免失去散熱片過熱損壞。首先測量振蕩管集電極對保險管（二次地）是否有50V左右的直流電壓，有交流38V但沒有此電壓多是電路板有漏水腐蝕開路的地方。加濕器在水霧環境里工作，電路板遭腐蝕是常有的事。如果有50V電壓，則需測量振蕩管be結電壓。用導線將缺水檢測干簧管閉合或缺水探針與電源掛通，此時調整霧量電位器be結電壓能在0.6V左右變化。沒有此電壓說明偏置電路開路，多是電路板上的可調電阻損壞開路或接觸不良，此可調電阻的故障率很高。這里還要強調一點，就是振蕩管be結擊穿也會造成無偏置電壓，所以確定振蕩管良好是進行這一步檢查的前提。

         在檢查并排除上述故障后，可用示波器觀察振蕩管發射極波形，應有0.65MHZ約20V的振蕩波形。在觀察過程中把換能器被脫開的引線接觸一下原焊點，振蕩波形立刻發生變化，頻率將諧振在1.7MHZ。如果振蕩頻率無變化說明換能器失效，與換能器串聯的47n耦合電容失效也會造成這種現象。失效的換能器一般表面金屬膜已經開裂或剝落，還有的壓電陶瓷片已經破碎。外型完好但確已失效的換能器也有。換能器背面有兩根引線，外圈與表面一體常用黑線或黃線，要接與電源相連的一點，中心引線常用紅線，接偶合電容一點。經上述檢修后加水試機能看到換能器表面的水被激起水柱和霧化效果。

       有霧但霧小，首先檢查換能器是否干凈，換能器在使用一段時間后表面會凝結一層水垢，需拆下?lián)Q能器進行清理。如清理后出霧仍然很小就是換能器性能不良，需更換換能器。如果手頭沒有配件，對采用變壓器供電的機型可在整流橋后并聯一個470Uf/63V的電解電容，以提高電源供電效率而增加霧量。
