二張圖看懂比較器與放大器的區別

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023-02-05

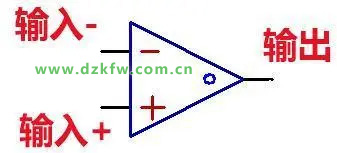

比較器與放大器使用的符號是一樣的,但是用法與內部結都是不一樣的。


比較器:從字面意恩理解,就是與之對比得出結論。

在電路中輸出的都是高低電平,就是1或0,由于制造廠家的不同,輸出電壓略有微差,VOH接近于VCC,VOL接近于GND。

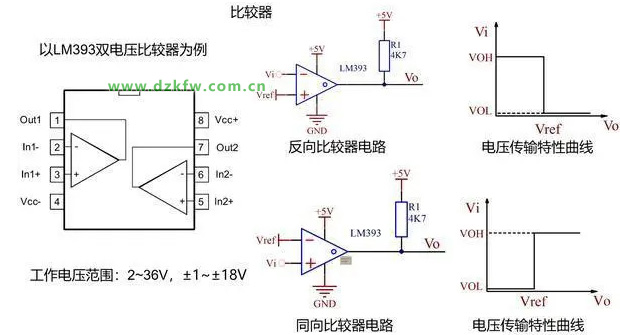

從這個圖,可以看出,比較器分為同向與反向比較器,什么意思呢?

同向就是輸入電壓從+腳進入,大于VREF電壓(-)時,輸出正,小于VREF電壓(+),輸出負。

反向就是輸入電壓從-腳進入,大于VREF電壓(+)時,輸出負,小于VREF電壓(+),輸出正。

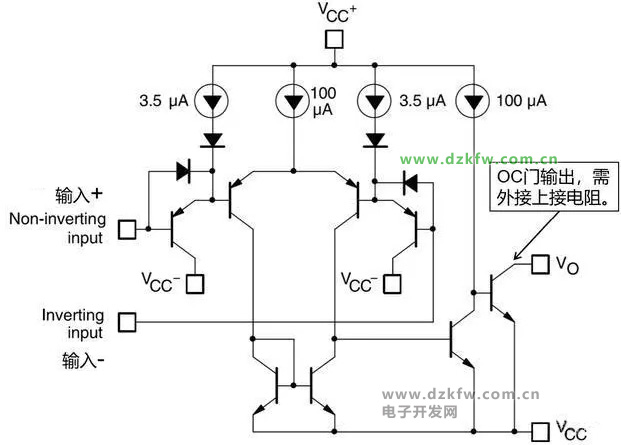

電路中為什么有一個R1的上拉電阻,因為比較器是OC輸出,內部沒有上拉電阻,當不接上拉時,電路無輸出高電平,設計時需要注意的地方。

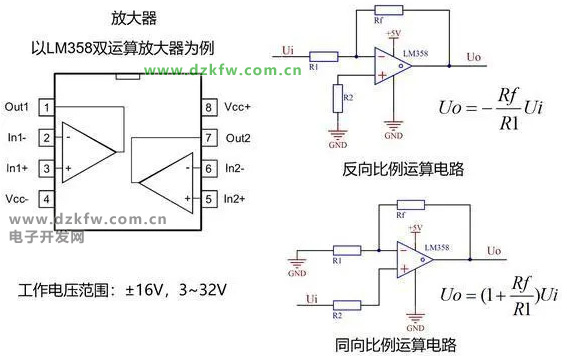

運算放大器:從字面意恩理解,就是把原來的輸入信號放大多少進行輸出。


反向比例運算電路:輸入Ui接在輸入-,就是反向。

同向比例運算電路:輸入Ui接在輸入+,就是同向。

接在輸出與輸入-之間的Rf是反饋電阻,與輸入電阻共同決定電路的放大倍數。

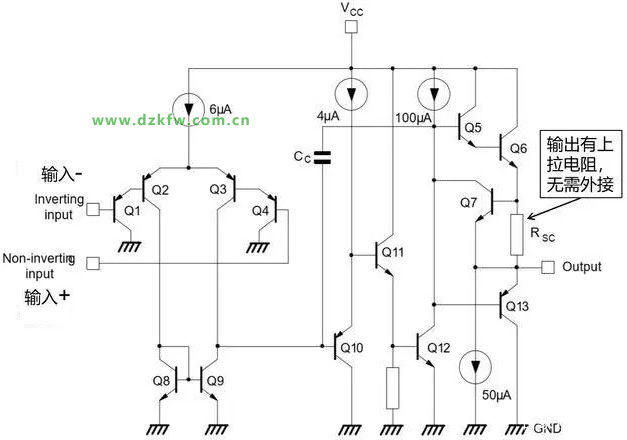

運算放大器內部結構與比較器的也不一樣,在實際的電路應用中,是不能混用的,這也是需要注意的。



Tags:比較器,放大器,LM393,LM358
