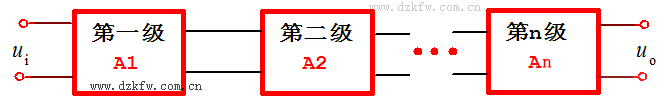

本文將介紹多級放大器電路的耦合方式及優缺點，并且將對阻容耦合多級放大器電路、直接耦合多級放大器電路、三級放大器電路進行故障分析。

　　一、 阻容耦合多級放大器電路故障分析

　　阻容耦合方式的優缺點

　　優點：

　　各級放大器靜態工作點獨立。

　　輸出溫度漂移比較小。

　　缺點：

　　•不適合放大緩慢變化的信號。

　　•不便于作成集成電路。

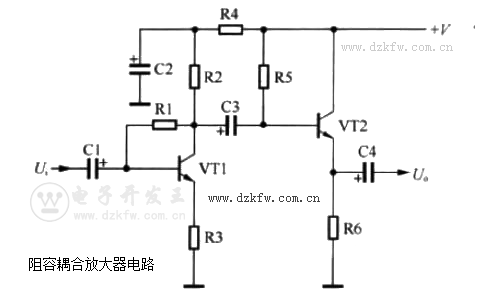

　　如圖所示，以阻容耦合放大器電路為例，進行電路故障分析說明。

　　

　　關于多級放大器電路故障分析同單級放大 器電路的故障分析基本一樣，這里再作以下幾點補充說明。

　　1、 當VT1放大級中的直流電路出現故障時，由于C3的隔直作用，不會影響VT2放大級的直流電路工作，但由于第一級放大器電路已經不能正常工作，它沒有正常的信號加到第二級放大器電路中，第二級放大器電路雖然能夠正常工作，但它沒有信號輸出。

　　2、 當?shù)诙��?jí)放大器電路的直流電路出現故障后，因?yàn)镃3的存在也不會影響第一級放大器電路直流電路的工作，第一級放大器電路能夠輸出正常的信號，但由于第二級放大器電路不能正常工作，所以第二級放大器電路也不能夠輸出正常的信號。

　　提示：在多級放大器電路中，只要有一級放大器電路出現問題，整個多級放大器電路均不能輸出正常的信號。

　　3、 當C2開路時，對第二級放大器電路無影響，會使第一級放大器電路輸出信號電壓有所升高，因?yàn)閂T1集電極負載電阻增加了R4，在一定范圍內集電極負載電阻大電壓放大倍數大。當C2漏電或擊穿時，第一級放大器電路直流工作電壓變小或無直流電壓，同時由于流過R4的電流加大，也會使+V有所下降而影響第二級放大器電路的正常工作，此時整個放大器電路沒有輸出信號或信號小。

　　4、 當R4開路時，第一級放大器電路無直流工作電壓，不影響第二級放大器電路工作，但整個放大器電路沒有輸出信號。

　　二、 直接耦合多級放大器電路故障分析

　　直接耦合方式的優缺點

　　優點：

　　電路中無電容，便于集成化

　　可放大緩慢變化的信號

　　缺點：

　　各級放大器靜態工作點相互影響。

　　輸出溫度漂移嚴重。

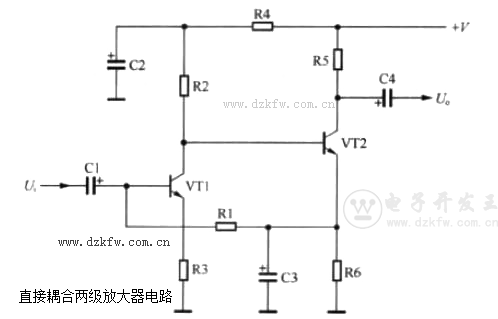

　　如圖所示，是直接耦合兩級放大器電路。

 　　

　　第一級放大管VT1集電極與第二級放大管VT2基極直接相連，所以是直接耦合放大器。VT1和VT2的信號都從基極輸入，從集電極輸出，所以是共發-共發雙管直接耦合放大器電路。

　　關于這一多級放大器電路的故障分析主要說明以下幾點。

　　a、 當R4開路時，VT1沒有直流工作電壓，同時VT2基極也沒有直流電流，此時兩只三極管均處于截止?fàn)顟B(tài)，無信號輸出。

　　b、 當C2擊穿或嚴重漏電時，VT1和VT2均處于截止?fàn)顟B(tài)。

　　c、 當C2出現擊穿或漏電故障時，因直流工作電壓為零或太低，影響了VT1正常工作，也影響了VT2正常工作。

　　d、 當R2開路時，VT1和VT2均不能工作。

　　e、 當R1開路后，VT1處于截止?fàn)顟B(tài)，VT1無集電極電流，這樣流過R2的電流全部流入VT2基極，使VT2基極電流很大而處于飽和狀態，放大器無信號輸出。當R1短路時，VT1處于飽和狀態，其集電極直流電壓很低，使VT2基極電流偏置電壓很低，VT2將處于截止?fàn)顟B(tài)。

　　提示：由于VT1和VT2兩級放大器電路之間是采用直接耦合電路，所以其中一級電路出故障后，將同時影響兩級電路的直流工作狀態，所以在檢查這種直接耦合電路的故障時，要將兩級電路作為一個整體來進行檢查。

　　三、 三級放大器電路故障分析

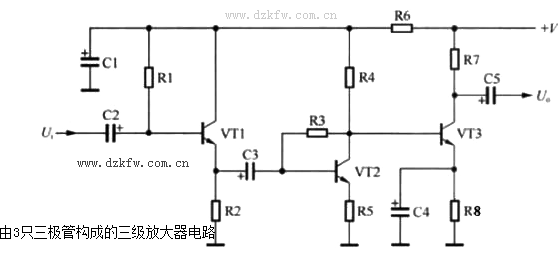

　　如圖所示，是一個由3只三極管構成的三級放大器電路。

 　　

　　電路中，VT1接成共集電極放大器電路，這是輸入級放大器電路。VT2接成共發射極放大器電路，這是第二級放大器電路，第一級與第二級放大器電路之間采用電容C3耦合。VT3接成共發射極放大器電路，這是第三級放大器電路，它與第二級電路之間采用直接耦合方式。

　　關于這一多級放大器電路的故障分析主要說明以下兩點：

　　1、 由于第一級放大器電路與后面兩級電路之間采用的是電容耦合，所以當?shù)谝患?jí)放大器電路中的直流電路出現故障時，對后面兩級電路的直流電路沒有影響，但沒有正常信號加到后面的放大器電路中，同樣，后兩級放大器電路中的直流電路出現問題，對輸入級放大器直流電路也沒有影響。

　　2、 電路中只要有一級放大器出現故障，這一多級放大器電路的輸出信號就不正常，但在故障點之前的放大器電路工作是正常的。如VT2放大級存在故障，VT1發射極輸出信號是正常的。
