電熱水器通常由箱體系統、控制系統、進出水系統、制熱系統四部分構成，常見電熱水器內部構成如下圖所示

主要電器元件的功能介紹及配圖

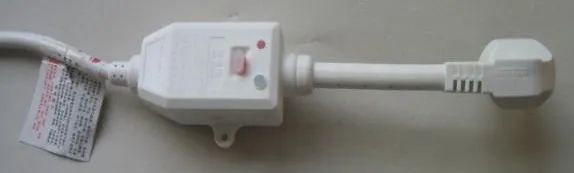

1、漏電保護插頭（附圖 1、圖 2）

圖1：普通漏電保護插頭

圖2：三極斷漏電保護插頭

功能：

（1）當電熱水器有漏電時，漏電保護插頭線即時斷開電源起到保護人身安全和電熱水器的作用。

（2）三極斷漏電保護插頭線在地線帶電時會自動切斷電源并報警提示。

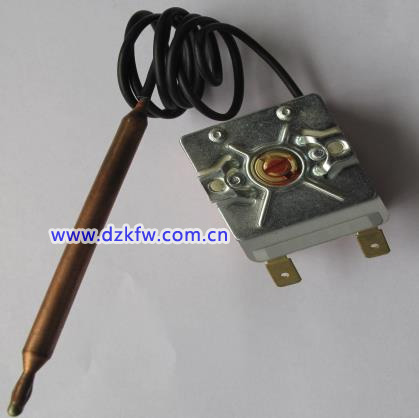

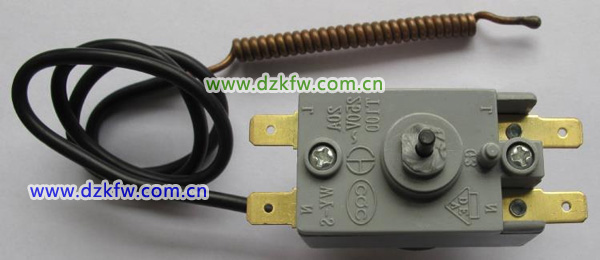

2、控溫器 （附圖 3 、圖 4）：

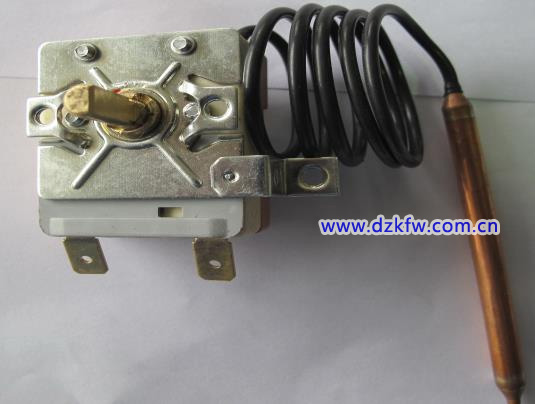

圖 2：可調式控溫器

圖3：定溫式控溫器。

功能：控制及調節加熱溫度，最高設定溫度為：75℃，分為可調和定溫兩種

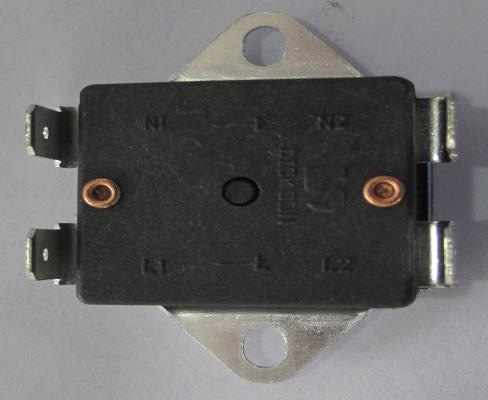

3、雙極熱斷路器（雙金屬片）(附圖 5)：

功能：與單極熱斷路器一樣，最高溫度設定為 88℃，主要用在 2000W 以下的電腦式和防電墻產品。

圖 5

4、液體膨脹式雙極斷熱斷路器(附圖 6)：

功能：與熱斷路器一樣，最高溫度設定為93℃，主要用在超薄系列和2000W以上的產品。

圖6

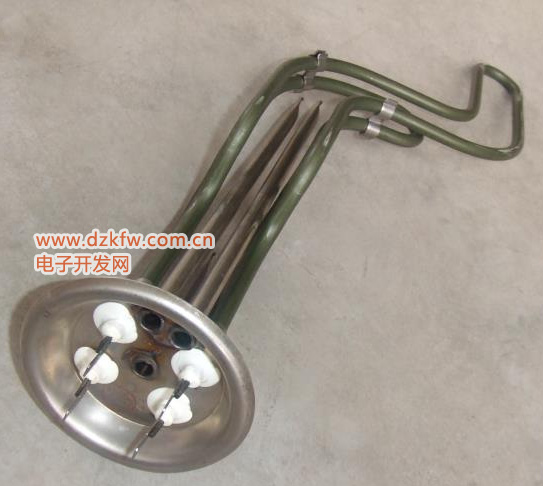

6．電熱管(附圖 7)：

功能：電能→熱能轉化裝置，用來對水進行加熱，功率有1500W～3000W，主要用的是1500W。

圖7

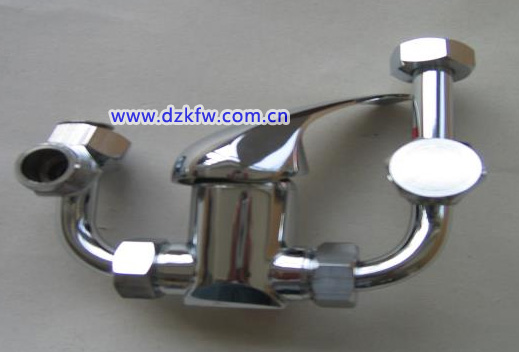

7．混水閥(附圖 8)：

功能：用來將熱水和冷水混合，以達到所需的水溫。

圖8

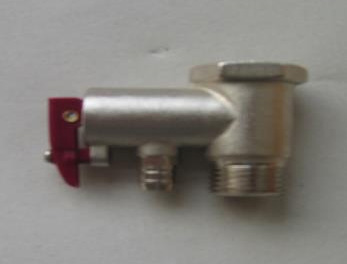

8．安全閥(附圖 9)：

功能：用來保護內膽，減少內膽的承受壓力，當內膽內的壓力或自來水進水的壓力大于額定壓力時，安全閥會自動泄壓，以起到保護內膽的作用。

圖9

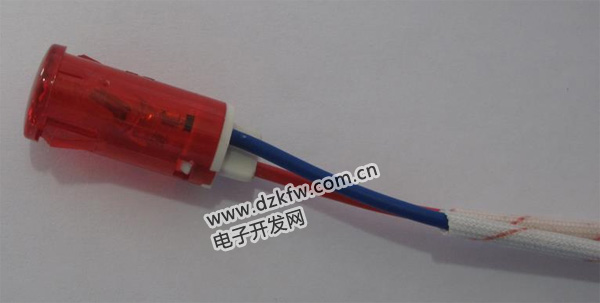

9．指示燈（紅色）(附圖 10)：

功能：顯示熱水器是否有通電，是否有加熱。

圖10

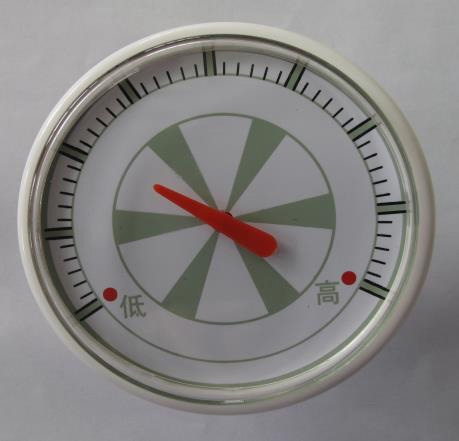

10、溫度表：(附圖 11)：

功能：顯示熱水器熱水的大至溫度。

圖11

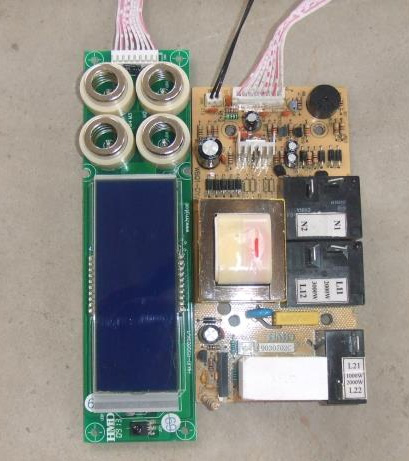

11、電腦式電氣板（附圖 12）

第五章：主要電器元件的原理及檢測方法

1、控溫器原理：

現用控溫器均為液體膨脹式結構。利用液體有熱脹冷縮的特性，控溫器將特殊液體密封在探管和毛細管組成的密封腔中，探管插到待測溫部位，當該處溫度上升時探管內液體膨脹，并沿毛細管移動至末端，膨脹的液體使膜盒變型后推動觸點，使電路斷開，停止加熱。

調節控溫器旋鈕，也就是調節將觸點斷開的位移量，而此位移量與感測的溫度成特定比例。當溫度下降后，膨脹后的液體會逐漸縮小體積，觸點又回復到導通狀態，發熱管重新開始加熱，這就是控溫器控制水溫的原理。檢測方法：量通斷：萬用表打到電阻檔，用表筆測兩端子應為導通，否則判為損壞，需更換（可調式控溫器要把旋鈕轉到最高溫位置測量）。用表筆測量?jī)啥俗优c金屬外殼應為不導通，否則判定為損壞，需更換。

2. 雙極熱斷路器（雙金屬片） ，液體膨脹式雙極斷熱斷路器原理：

利用金屬片（液體）受熱變形膨脹系數不同的原理，當金屬片（液體）感測到變形膨脹溫度時，雙金屬片因各自的變形量不同而產生整體彎曲變形，推動頂桿運動使接觸點斷開，從而切斷加熱電源，從而達到超高溫保護的目的。檢測方法：萬用表打到電阻檔，用表筆測量?jī)啥俗樱�雙極熱斷路器常態下應為導通，否則為損壞，需更換；用表筆測量端子與金屬外殼應為不導通，否則為損壞，需更換。

3、電熱管原理：

電能→熱能轉化裝置，利用電熱管能發熱的功能特點將水加熱。

檢測方法：

①萬用表在打在電阻×10檔，量?jī)啥俗娱g電阻，以1500W的電熱管為例,在標準誤差范圍之內(1350W～1575W),測的電阻值應在30.7Ω～35.8Ω之間。若測得電阻值為無窮大，則可判定電熱管燒斷開路，需更換；

②萬用表打在電阻×10K檔（或2MΩ檔），紅表筆接端子，黑表筆接安裝盤，測得阻值應大于2MΩ，否則判為絕緣壞，需更換，以防漏電。

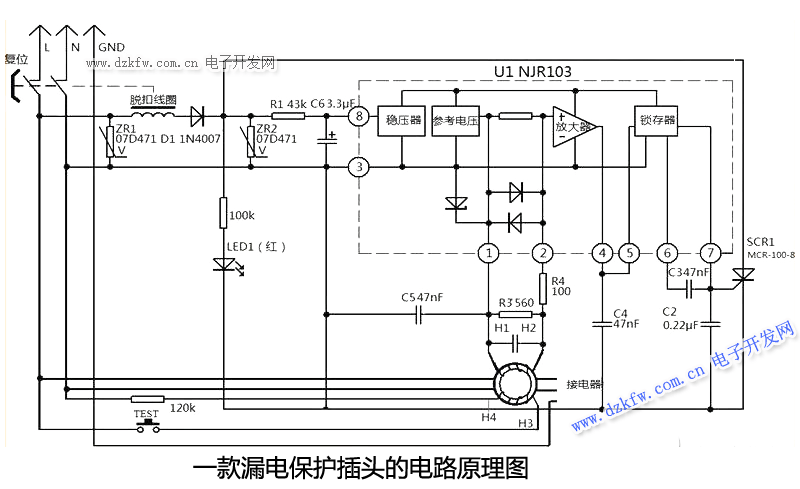

4、漏電保護插頭原理：

利用漏電開關內部裝置，當電熱水器有漏電或負載電流大過額定電流時會自動跳閘，切斷電源，避免事故發生。檢測方法：通電后按試驗按鈕，漏電開關應立即跳閘。復位后撥下插頭，萬用表打在電阻×10檔，紅表筆接插頭一端子，黑表筆接連線端子，插頭端子與連線末端端子應一一對應導通（L、N、E）；四線的漏電保護插頭通電后用藍色接線端與超溫信號線端相接觸，漏電開關應立即跳閘，按下復位鍵電源指示燈應點亮。漏電保護插頭線全部從熱水器上拆下后復位，萬用表打在×10K 檔（或2MΩ檔），任意兩插頭端子間阻值在于 7MΩ以上。

5、電氣板、控制板原理：

利用電子元件組裝成一個整體電路裝置。檢測方法：接通電源后按說明操作，檢查各功能應正常符合要求，否測為損壞，需更換。

第六章：各器件損壞可能導致的故障現象

1、控溫器故障：

現象（1）：即使是新熱斷路器，也經常跳。

原因：

①控溫器內部機械裝置壞，切不斷觸點

②探頭脫出盲管或探頭未插入盲管底部

③毛細管折疊或折斷

④觸點熔接在一起

⑤控溫器在設定溫度已不能斷開，需更高溫度才行

現象（2）：始終加不熱水原因：

①觸點熔斷

②機械機構壞，觸點不能復位吸合.

現象（3）：不能調溫，只能維持某一水溫如 55℃.原因：旋桿螺紋滑絲

2、雙極熱斷路器故障：

現象（1）：頻繁跳（復位后短時間加熱就跳，且出水溫度低）

原因：

①感溫金屬片性能改變。②安裝位置偏差大

現象（2）：即使出水溫度很高也不跳

原因：

①感溫金屬片性能改變。

②受壓變形

③熱斷路器外殼可能沒有直接接觸到內膽，之間可能有物體隔著。

④熱斷路器沒有壓緊、松動

3、電熱管故障

現象（1）：不能加熱原因：插片松脫或電熱管發熱絲燒斷。

現象（2）：漏電原因：①絕緣破壞②不銹鋼電熱管內壁腐蝕滲水

4、漏電開關故障

現象（1）：頻繁跳動原因：

①內部元器件損壞或性能不穩②連線絕緣破壞短路③機械裝置不牢靠或損壞。

現象（2）：按試驗按鈕不跳原因：①元器件損壞②機械裝置卡死。

現象（3）：不能復位原因：①機械裝置卡死②熱斷路器已動作跳開。

現象（4）：不能加熱原因：①線燒斷②機械觸點燒斷③元器件損壞。

5、接插線故障

現象（1）：漏電原因：①絕緣層破壞，接觸金屬器壁②端子松脫懸置于金屬器壁上③連接超溫器的接插線松脫、燒斷。

現象（2）：不能加熱原因：①松脫②燒斷

現象（3）：發熱嚴重，起火原因：①端子接觸不良。

②端子接觸松、壓不緊容易拔出。③電壓過高，連接線超載。

6、指示燈故障：

現象：不亮原因：①燈絲燒壞（燒斷、發黑）②玻璃泡破裂③連接線松脫或斷④串聯電阻燒斷或開路。

7、其它故障：

不出水、出水量小、只出熱水（或冷水）：原因：①無自來水供應②進出水管堵塞③內部不銹鋼出水管太長頂住內膽壁④安全閥壞⑤混水閥壞

第七章：電熱水器常見故障及維修方法

第一節：電熱水器常見故障及維修方法故障現象

1：漏電保護電源線跳閘且無法復位原因分析：

（1）電路元件漏電

（2）漏電保護插頭壞。

（3）地線帶電，三極斷開型漏電保護器無法正常工作

（4）三極斷開型漏電保護器誤動作。

維修方法：（1）檢查熱水器內部連接線絕緣層是否有破壞而造成短路漏電，其拔掉電熱管和指示燈的連接線，用萬用表檢測各連接線之間不應有相通，如有相通則要更換或包扎好，按元器件檢測方法檢測各元器件是否正常。

（2）檢查漏電保護電源線,將漏電保護電源線連接端拆開，注意各線不可有相碰接觸，插上電源,按漏電開關復位鈕是否能按下復位,如不能復位則判斷漏電保護電源線漏電裝置壞,需更換。

（3）三極斷開型漏電保護器，還應檢查地線是否帶電，方法是用試電筆查插座接地極，再用萬用表測量零線極對接地極電壓，若大于50V表示地線帶電，需對供電系統檢修。

（4）若三極斷開型漏電保護器不定時偶爾自動跳閘，查地線無電后需在進、出水口加配專用塑料接頭，掛鉤處加專用塑料套。

故障現象2：漏電保護電源線指示燈有亮，熱水器電源指示燈不亮，無熱水。

原因分析：

（1）控溫器是未打開。

（2）連接線插片松脫或斷開。

（3）加熱管工作電壓不正常。

（4）熱斷路器動作。

維修方法：

（1）檢查控溫器調溫旋鈕是否調到最高溫位置（定溫式無調溫旋鈕）

（2）檢查電源線和各連接線是否松脫或斷開。

（3）用萬用表測量加熱管工作電壓是否正常。

（4）按下復位推桿檢查熱斷路器是否動作，若已動作還需檢查溫控器是否有安裝異常。

故障現象3：漏電保護電源線指示燈有亮，熱水器指示燈不亮，有熱水。

原因分析：

（1）控溫器已保溫

（2）指示燈線路未連接好。

（3）熱水器指示燈損壞。

維修方法：

（1）檢查控溫器是否已保溫，將熱水放出約5分鐘檢測指示燈是否有亮。

（2）檢查指示燈連線是否連接好，有無松脫、斷開.

（3）檢查指示燈有無電壓220V，用萬有表AC250V按測量指示燈紅、藍線插片是否有 220V電壓，如有電壓但指示燈卻不亮，則判定指示燈已燒壞，需更換。

故障現象 4：熱水器電源指示燈有亮、無熱水。

原因分析：

（1）混水閥出水管被堵塞

（2）電熱管連線插頭脫落、斷

（3）電熱管無工作電壓

（4）電熱管燒斷

維修方法：

（1）用手觸摸混水閥出水管和發熱盤位置有無熱量，加熱時間是否太短，擰開出水管有無熱水出。

（2）檢查電熱管連線插頭有無松脫、斷開，用萬用表測量連接線有無導通。（3）檢查電熱管有無工作電壓220V，用萬用表 AC250V 檔測量電熱管兩端子及連接線有無工作電壓220V。

（4）檢查電熱管是否燒斷發熱絲，用萬用表按元器件檢測方法檢測電熱管是否正常。

故障現象 5：電熱水器工作正常，但出水溫度不夠熱（溫水）

原因分析：

（1）控溫器故障

（2）加熱時間短

（3）電熱管故障

（4）出水管松脫

（5）混水閥故障

維修方法：

（1）檢查控溫器是否已調到最高溫范圍（定溫式無需調），是否處于保溫狀態，如已調到最高溫且處于保溫狀態，水溫依然是溫水，則可以判定控溫器感溫性能有改變，需更換。

（2）檢查加熱時間是否太短，沒有達到設定溫度（75℃），一般情況下（以功率 1500W來水溫30℃加熱到75℃為例）30升的電熱水器大約需要50分鐘左右，40（45）升需要80分鐘左右，100升要3小時25分鐘左右。加熱時間與自來水的溫度、加熱功率及設定溫度的大小有關，如加熱時間太短，則要繼續加熱，才能達到設定溫度（75℃）。

（3）檢查電熱管是否老化，按元器檢測方法測量電熱管阻值是否在便差范圍內（4）檢查出水管是否正常。

（5）檢修或更換混水閥。

故障現象 6：無顯示（指電腦式）

原因分析：

（1）超溫保護器已跳。

（2）電氣板上保險管燒斷。

（3）連線松脫、斷。

（4）無工作電壓 220V 輸入。

（5）電氣板、控制板燒壞。

維修方法：

（1）檢查超溫保護器跳否，如有跳閘將其復位鈕按下復位通電測試（超溫保護器跳閘將會切斷電源而造成無顯示）。

（2）檢查電氣板上的保險管是否燒斷，用萬用表測量保險管是否斷開，將其更換后通電檢測。

（3）檢查連線是否松脫、斷開，用萬用表測量各連線是否有開路，電氣板與控制板的信號連接線是否有松脫或線芯斷開等。

（4）檢查有無工作電壓 220V 輸入，用萬用表測量電源線連接超溫保護器的紅線、藍線插頭有無電壓 220V，再測量超溫保護器連接到電氣板上的兩個斷電器插片有無電壓 220V，如電壓都正常卻沒有顯示，就要檢查電氣板和控制板是否燒壞。

（5）確定各電器件連線、電壓都沒有問題后，更換一塊好的控制板，通電后檢查有無顯示，如有顯示就可確定換下的控制板燒壞，如沒有顯示就可以判定電氣板可能燒壞，需更換。

故障現象 7：無熱水出或出水不熱（溫水），控制板工作正常（指電腦式）

原因分析：

（1）設置溫度底

（2）加熱時間短

（3）連線松脫、斷

（4）電熱管壞

（5）電熱管無工作電壓

（6）電氣板繼電器壞

（7）未進入加熱工作方式

維修方法：

（1）檢查加熱溫度是否設置太低而處于保溫

（2）檢查加熱時間是否太短而沒有加熱水。

（3）檢查各連線插頭是否松脫、斷，電氣板與控制板信號連接線有無松脫、斷。（4）檢查電熱管是否燒壞，用萬有表按元器件檢測方法檢測電熱管是否正常。（5）檢查電熱管的工作電壓是否正常，用萬用表測量電熱管兩端子是否有 220V 工作電壓。如沒有就檢查電氣板繼電器有無 220V 電壓輸出。

（6）確定以上各項正常，則可判斷電氣板壞，需更換。

（7）按說明書操作進入加熱工作方式。

故障現象 8：按鈕失靈、錯亂，顯示缺劃，錯亂。

原因分析：（1）元器件損壞 （2）元器件受潮或淋水維修方法：用萬用表檢測電合板及控制板的信號連線是否松，如以上檢測沒問題，則要更換電氣板及控制板。
