S7-200 PLC的移位指令可以對字節(B)、字(W)、雙字(DW)進行左移、右移、循環左移、循環右移等操作。指令格式如表3-4所示。    移位指令中的IN為源操作數；N為移位的位數：OUT為目的操作數；DATA為移位寄存器指令的待移入位數據；S - BIT為移位寄存器指令的最低位；N為移位寄存器指令的位數及方向控制字。要求源操作數和目的操作數的數據類型必須與指令類型相匹配。

(1)左移指令SHL_W    對于左移指令．按指定位數(N)對源操作數(IN)依次左移N位，左邊移出位自然丟失，右邊空缺應補0，并將移位結果保存在目的操作數(OUT)中，源操作數(IN)保持不變。應用示例如圖3-4所示。

(2)右移指令SHR_W    對于右移指令，按指定位數(N)對源操作數(IN)依次右移N位，右邊移出位自然丟失，左邊空缺位補0，并將移位結果保存在目的操作數(OUT)中，源操作數(IN)保持不變。應用示例如圖3-5所示。

(3)循環左移指令ROL_W    對于循環左移指令，按指定位數(N)對源操作數(IN)依次循環左移N位，左邊移出位補充到右邊空缺位，并將移位結果保存在目的操作數(OUT)中，源操作數(IN)保持不變。應用示例如圖3-6所示。

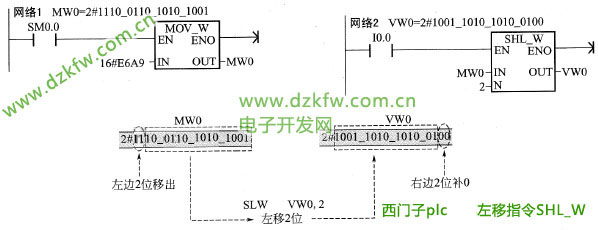

    圖3-4    西門子指令 SHL_W左移指令應用示例

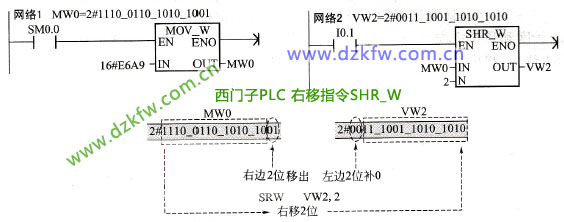

    圖3-5   西門子plc SHR_W右移指令應用示例

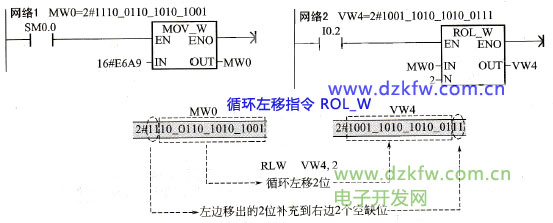

    圖3-6   西門子plc ROL_W 循環左移指令應用示例

(4)循環右移指令    對于循環右移指令，按指定位數(N)對源操作數(IN)依次循環右移N位，右邊移出位補充到左邊空缺位，并將移位結果保存在目的操作數(OUT)中，源操作數(IN)保持不變。應用示例如圖3-7所示。

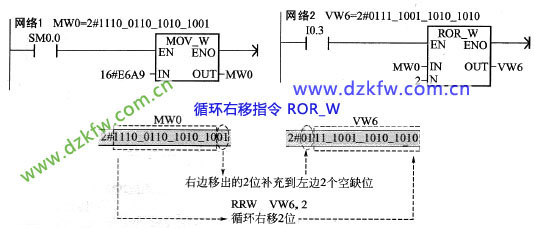

    圖3-7   ROR_W 循環右移指令應用示例    (5)移位寄存器    移位寄存器(SHRB)指令實際上是一種自定義移位寄存器。移位寄存器(SHRB)指令將DATA數值移入移位寄存器，并由S_BIT指定移位寄存器的最低位，由N指定移位寄存器的長度和移位方向（+N表示“移位加”，-N表示“移位減”，移位寄存器的最大長度為64位），移出位則放置在特殊功能存儲器SM1.1（移出標志位）中。    使用以下公式可計算“移位寄存器”的最高位的地址(MSB.b)。
    其中，該公式計算出的整數部分為“移位寄存器”的最高位的字節地址，余數部分為“移位寄存器”的最高位的位序。例如：如果S_BIT為V33.4和N為14，則“移位寄存器”的最高位的地址為V35.1。

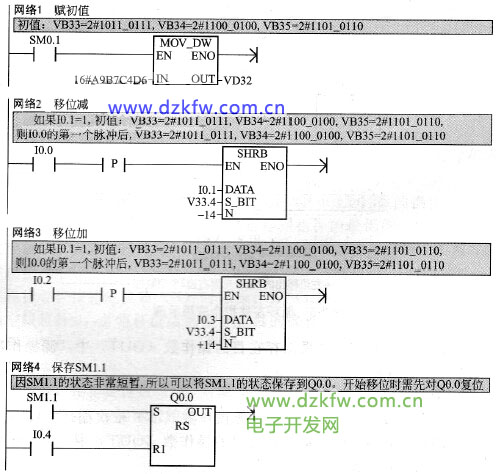

    圖3-8    移位寄存器指令應用示例    移位寄存器指令的應用示例如圖3-8所示。    在“移位減”（N為負值）中，輸入數據(DATA)移入移位寄存器的最高位，并移出最低位(S_BIT)。移出的數據被放置在SM1. 1中。移位原理如圖3-9所示。

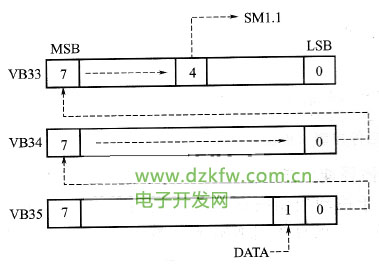

    圖3-9    “移位減”的移位原理

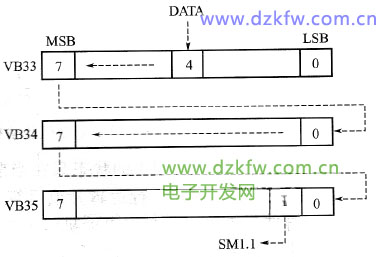

    圖3-10    “移位加”的移位原理    在“移位加”（N為正值）中，輸入數據(DATA)移入移位寄存器的最低位（由S-BIT指定），并移出移位寄存器的最高位。移出的數據被放置在SM1.1中。移位原理如圖3-10所示。
