三菱FX3U的MODBUS通信篇,三菱PLC的MODBUS通訊

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2025/5/30

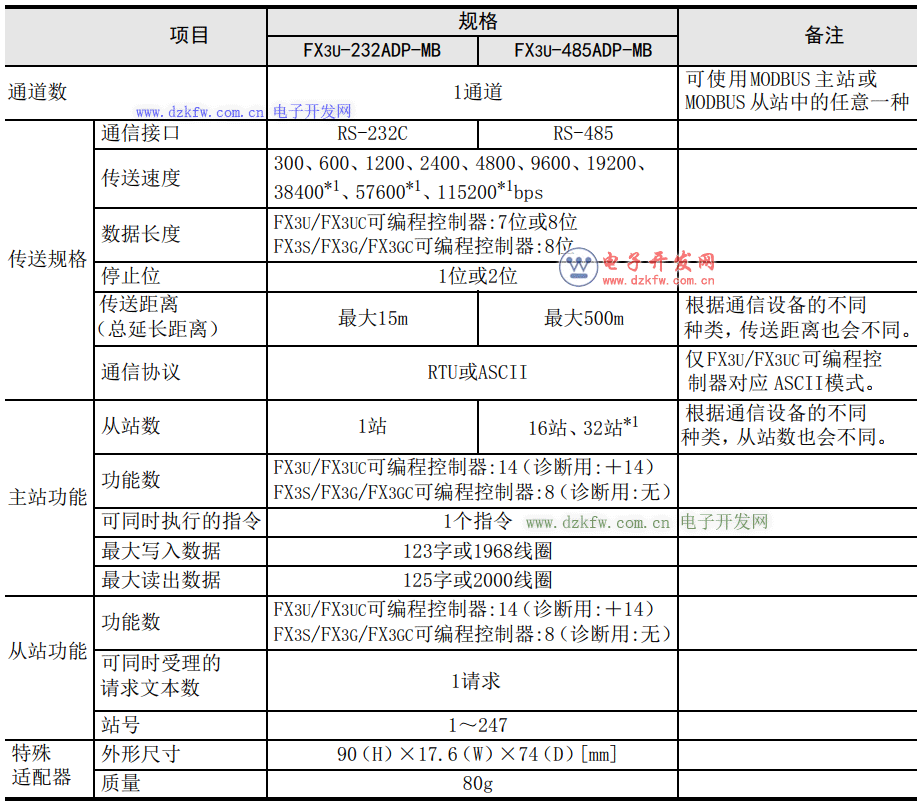

通信規格
MODBUS通信根據與可編程控制器連接的特殊適配器(FX3U-232ADP-MB或FX3U-485ADP-MB)的下列規格執行

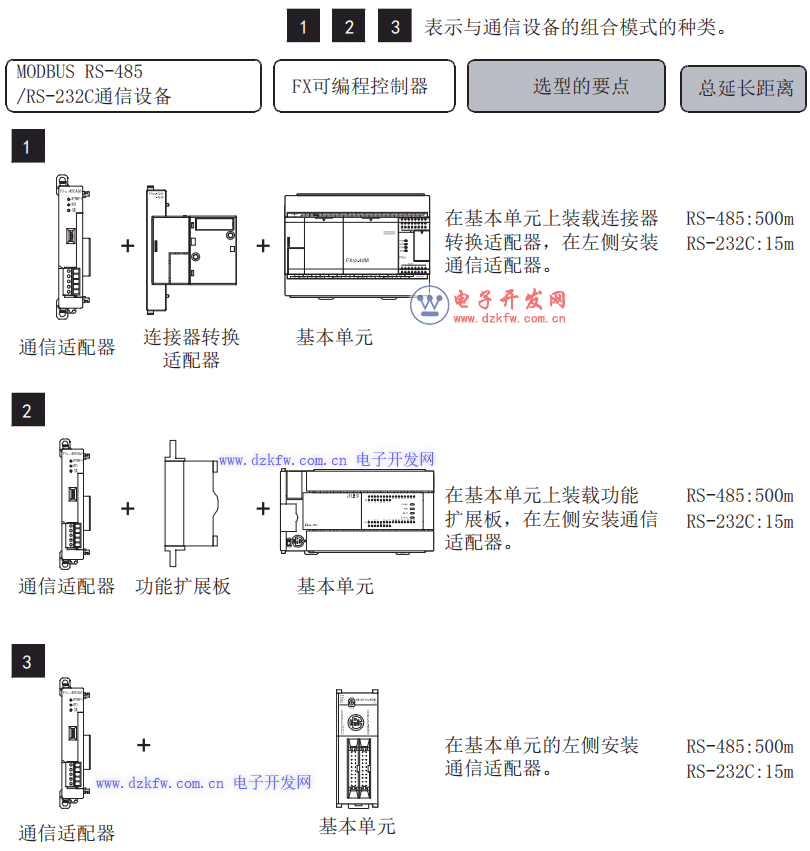

系統構成

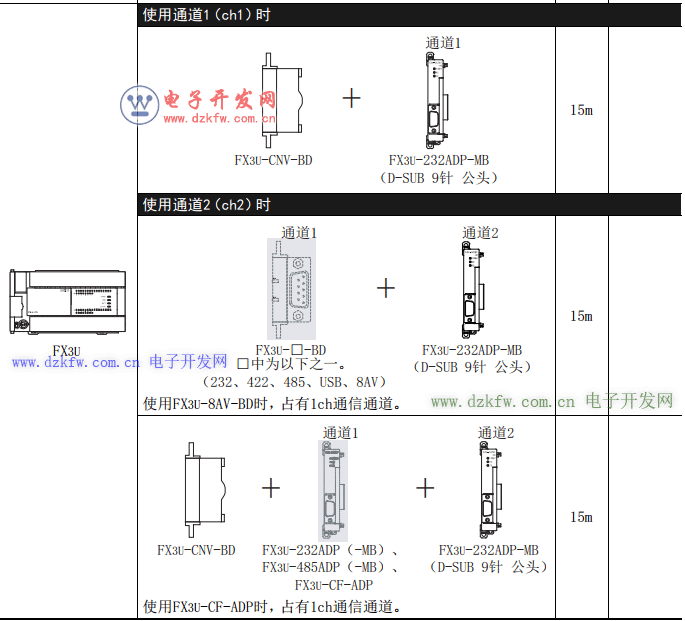

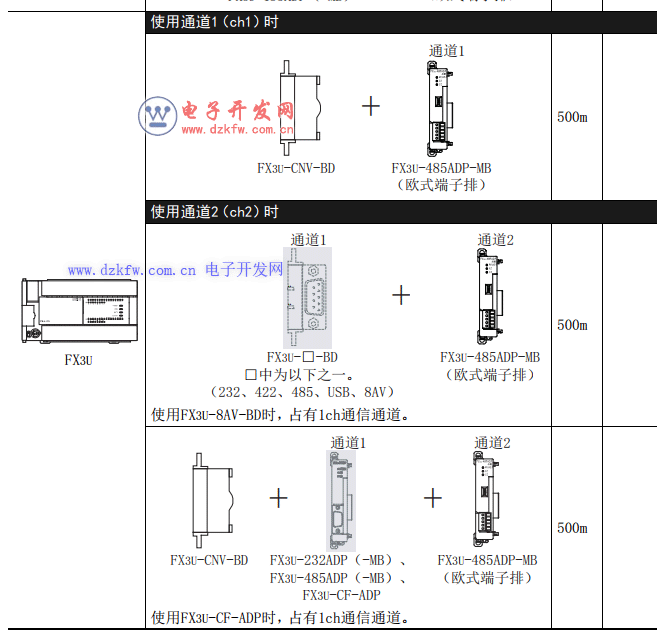

適用FX可編程控制器及通信設備
從下表中選擇要連接的通信設備(選件)的最合適組合。

RS-232



RS-485

 FX可編程控制器和MODBUS RS-232C的接線圖

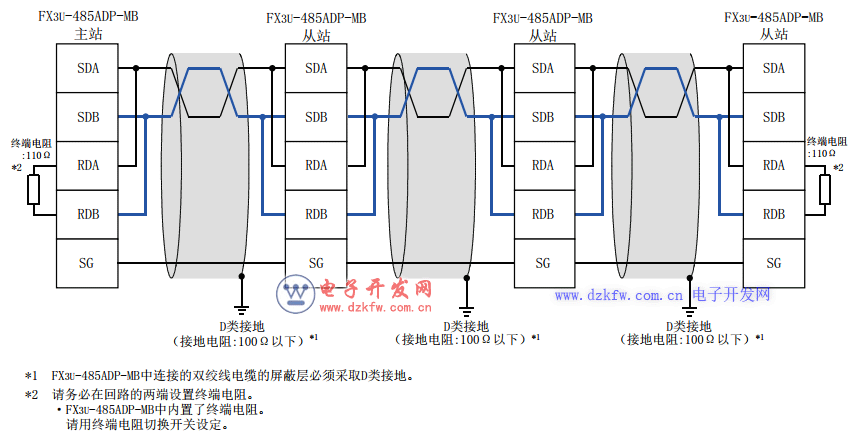

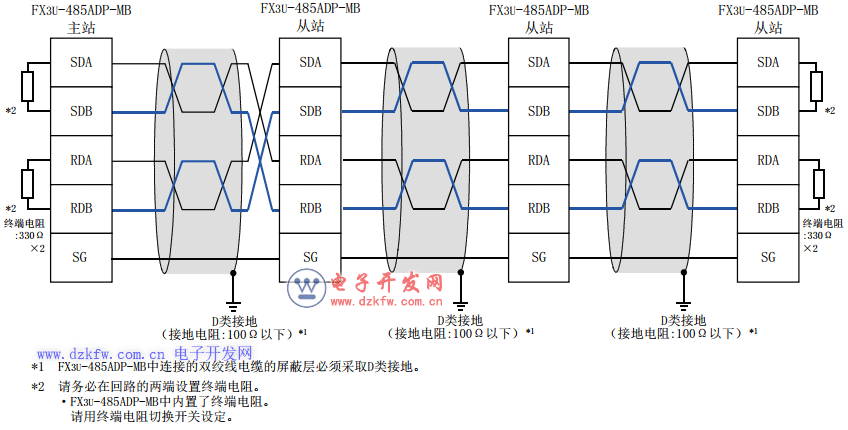

MODBUS RS-485的接線圖

1對接線



2對接線

88通信設定實例

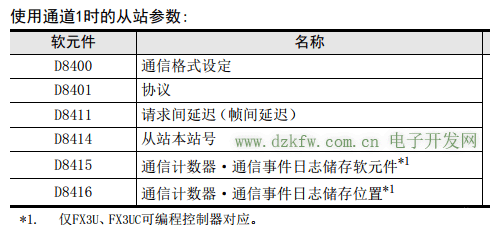

在MODBUS通信設定中,使用特殊輔助繼電器M8411。

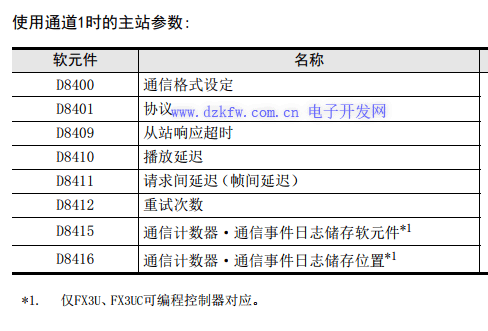

使用將LD M8411作為接點的MOV指令,在特殊數據寄存器中設定通信參數。

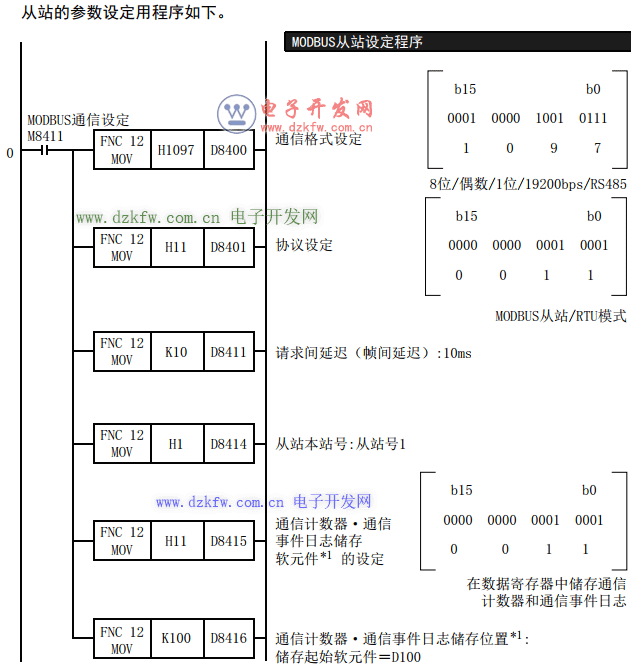

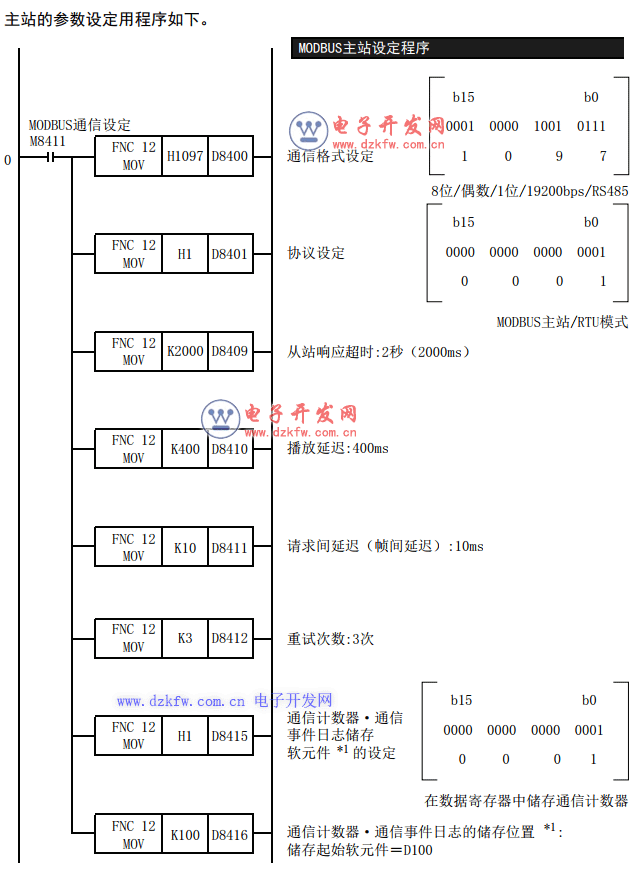

MODBUS通信的通信參數可通過以下程序設定。
