三菱PLC軟件 GX Works2 程序編寫及仿真調試教程

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/7/13

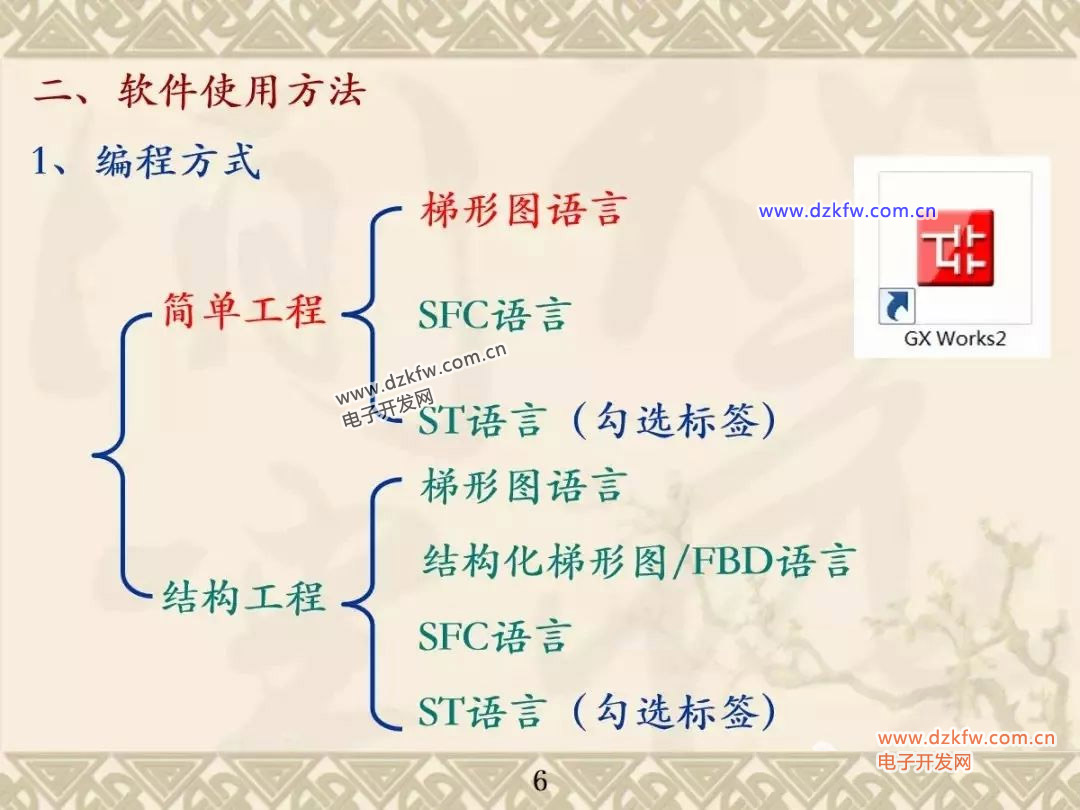

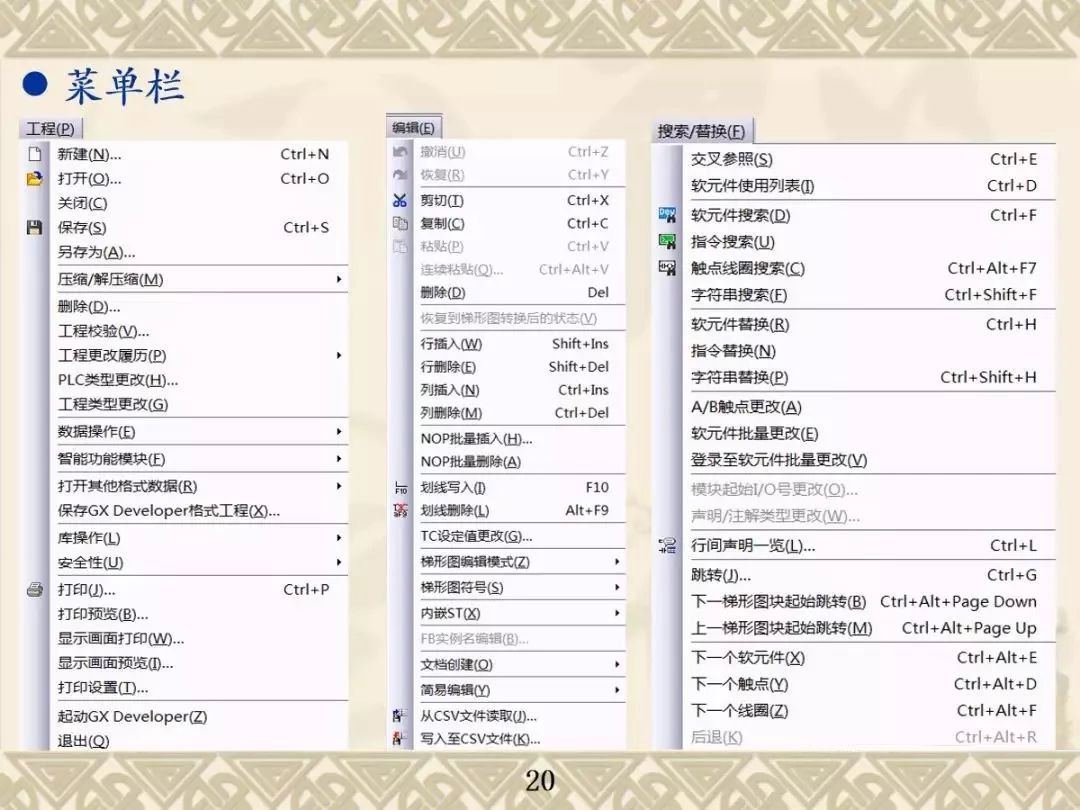

三菱PLC2011年之后推出編程軟件GX Works2,該軟件有簡單工程和結構工程兩種編程方式。支持梯形圖、指令表、SFC、ST、結構化梯形圖等編程語言,集成了程序仿真軟件GX Simulator2。具備程序編輯、參數設定、網絡設定、監控、仿真調試、在線更改、智能功能模塊設置等功能,適用于三菱Q、FX系列PLC。可實現PLC與HMI、運動控制器的數據共享。

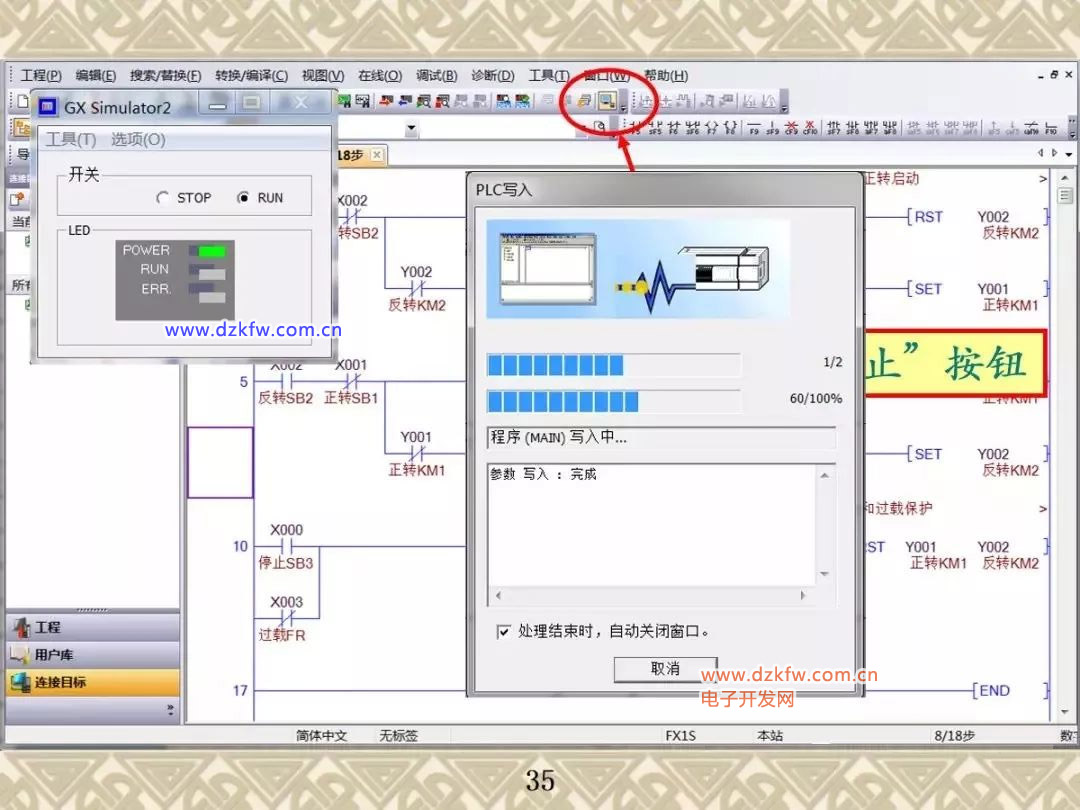

四、程序仿真調試

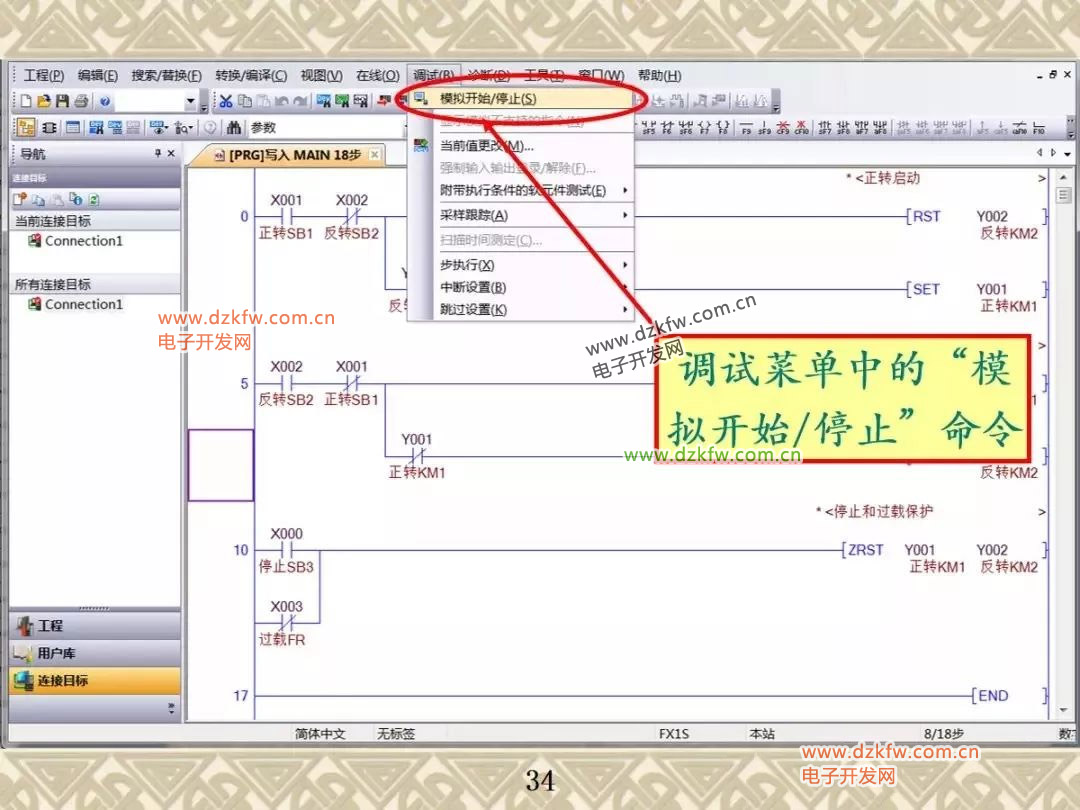

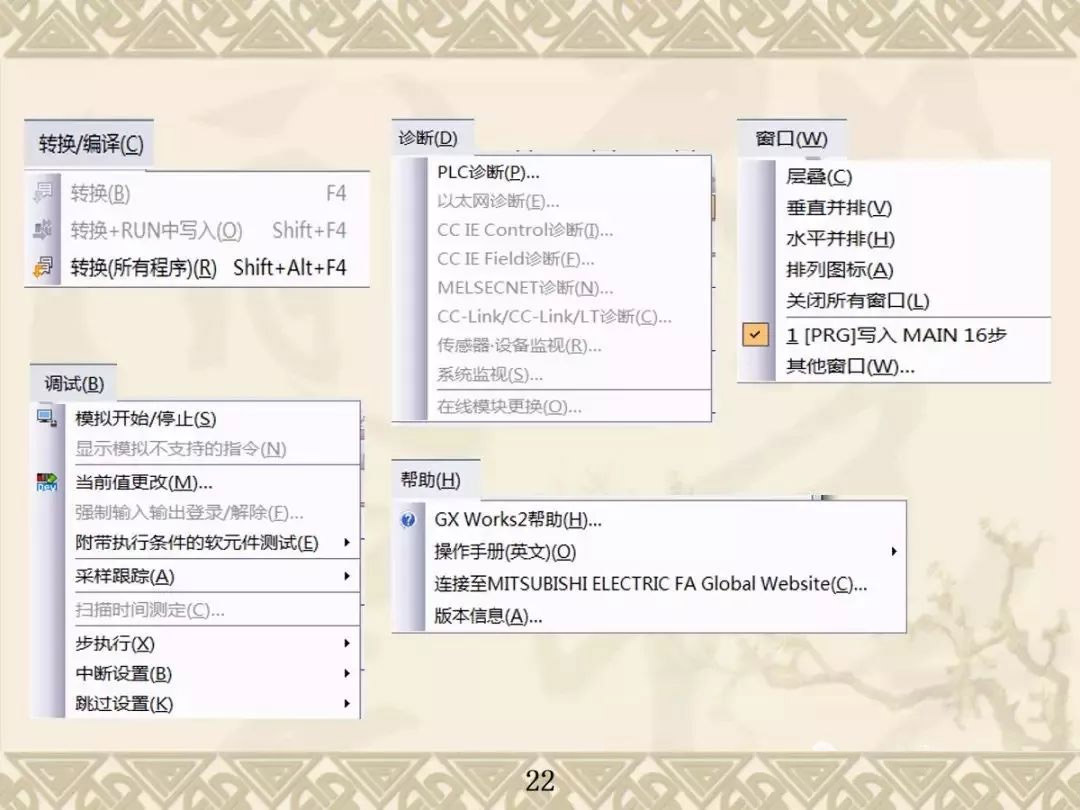

方法1:調用調試菜單下的“模擬開始/停止”命令。

方法2:單擊工具欄中的“模擬開始/停止”按鈕。

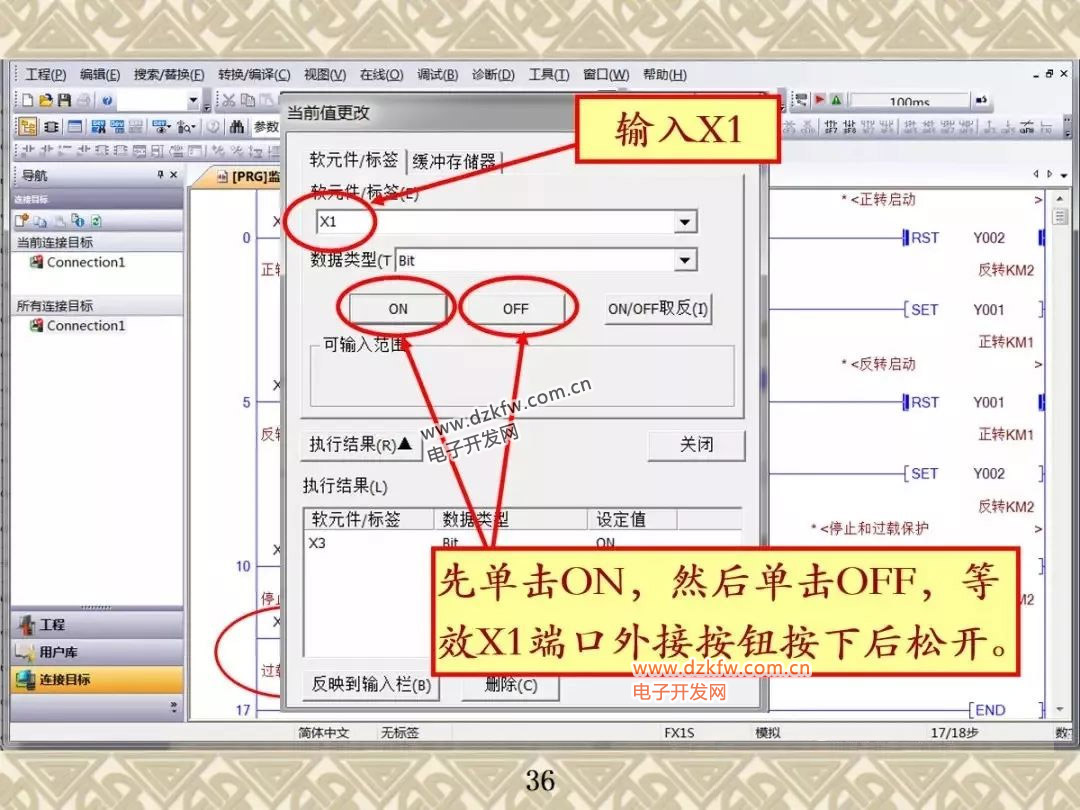

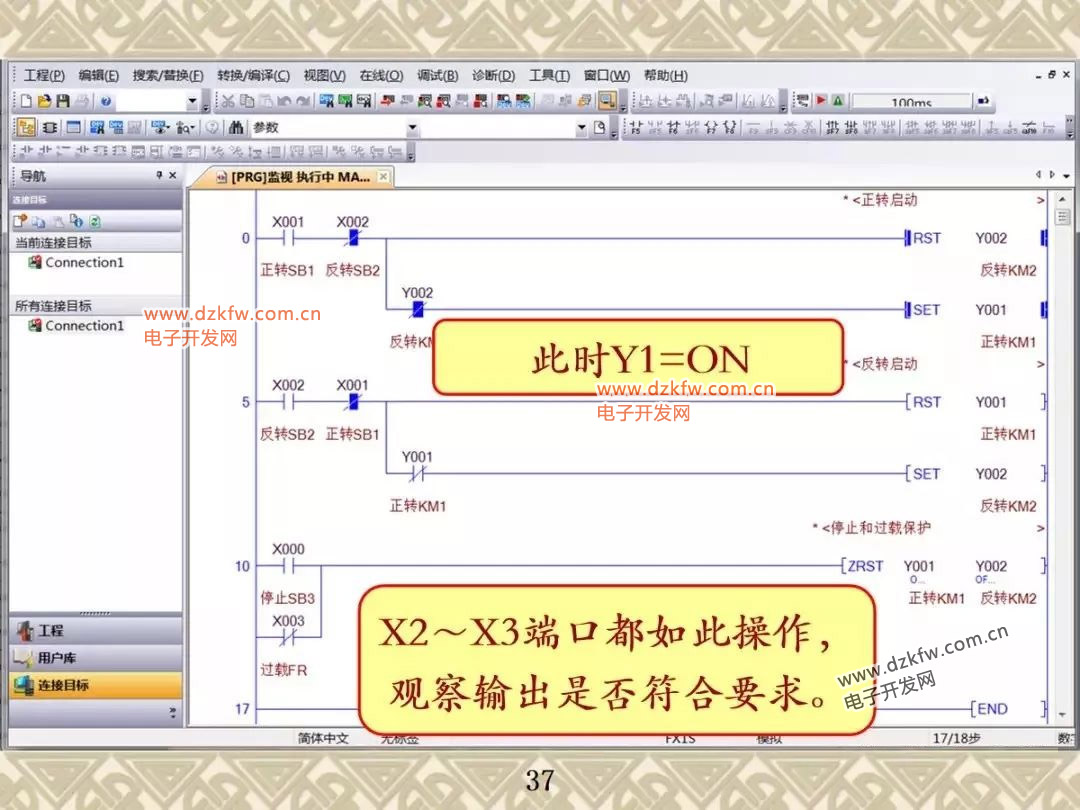

模擬運行開始后,調用“當前值”更改對話框。輸入要改變的軟元件,更改軟元件的存儲值,觀察程序運行效果。可更改位元件、字元件的存儲值。能實現開關量、模擬量(緩沖存儲器)的仿真。仿真結束后,需要把編輯狀態從讀取模式改為寫入模式,才能修改程序。

























虛擬仿真繞產品分類流水線系統逐步展開,項目工藝的分析,軟件的調試與使用,建立BOM清單,編程,調試與運行……

從實際工程項目入手,以虛擬調試為輔.包含綜合知識,上位機組態,下位機編程,電氣元器件選型,調試技巧。

利用三菱仿真軟件進行學習驗證和項目開發。



Tags:GXWorks2,三菱PLC,編程教程
責任編輯:admin
