三菱plc的分類及其基礎知識

三菱PLC分類及型號的基礎知識

三菱PLC的發展歷程：

1、1980-1990 三菱PLC主要有F\F1\F2系列小型PLC，K/A系列中、大型PLC

2、1990-2000 三菱PLC主要分為FX系列小型PLC，A系列（A2S\A2US\Q2A）中大型PLC

3、2000以后，三菱PLC主要分分為FX系列小型PLC，Q系列（Qn\QnPH）中大型PLC

三菱FX系列PLC介紹：

FX系列PLC包括FX1S \ FX1N \ FX2N \ FX3U四種基本類型的PLC，早期還包括FX0系列產品。

FX1S系列為整體固定I/O結構，最大I\O點數為40，I\O點數不可擴展；

FX1N \ FX2N \ FX3U系列為基本單元加擴展的結構形式，可以通過I\O擴展模塊增加I\O. FX1N最大的I\O點數是128點

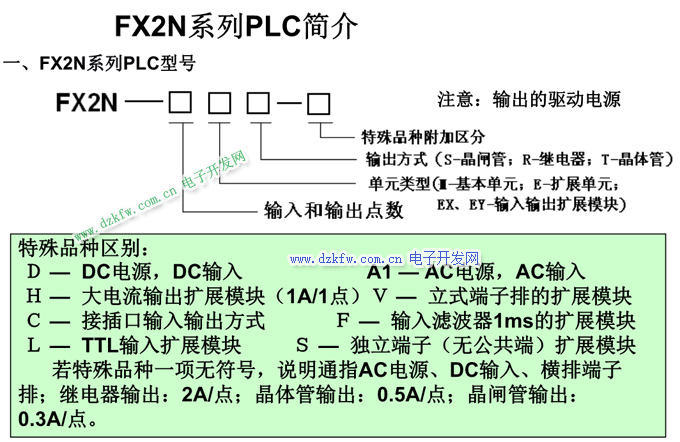

FX2N最大的I\O點數是256點

FX3U最大的I\O點數是384點（包括CC-Llink連接的遠程I\O）

FX1NC \ FX2NC \ FX3UC是變形系列，主要區別是端子的連接方式和PLC的電源輸入，變形系列的端子采用的插入式，輸入電源只能24VDC，較普通系列要便宜。普通系列的端子是接線端子連接，電壓允許使用AC電源。

FX1S系列PLC只能通過RS-232、RS-422\RS-485等標準接口與外部設備、計算機以及PLC之間通訊. FX1N \ FX2N \ FX3U增加了AS-I \ CC-Link網絡通訊功能。

三菱Q系列PLC介紹

Q系列PLC是三菱公司從原A系列PLC基礎上發展起來的中大型PLC系列產品。Q系列PLC是模塊化的PLC.。按照不同的性能，Q系列PLC的CPU可以分為基本型、高性能型、過程控制型、運動控制型、計算機型、冗余型等多種系列產品。

1、 基本型CPU包括Q00J、Q00、Q01共三種基本型號。Q00J型為機構緊湊、功能精簡型

PLC，最大的I\O點數為256點，程序容量為8K，可以適用于小規模控制系統。 Q01系列CPU在基本型中功能最強，最大的I\O點數可以達到1024點

2、 高性能CPU包括Q02、Q02H、Q06H、Q12H、Q25H等品種，Q25H系列的功能最強，

最大的I\O點數為4096點，程序容量為252K步，可以適用于中大規模的控制系統。 Q系列過程控制CPU包括Q12PH、Q25PH兩種基本型號，可以用于小型DCS系統的控制。過程控制CPU構成的PLC系統，使用的編程軟件與通用PLC系統（DX Develop）不同，使用的是PX Develop軟件。Q系列過程控制CPU可以使用過程控制專用編程語言FBD進行編程，過程控制CPU增強了PID調節功能。

3、Q系列運動CPU包括Q172、Q173兩種基本型號，分別可以用于8軸與32軸的定位控制。

4、Q系列冗余CPU目前有Q12PRH與Q25PRH兩種規格，冗余系統用于對控制系統可靠性要求極高，不允許控制系統出現停機的控制場合。

三菱PLC（Programmable Logic Controller）是三菱電機生產的一種可編程邏輯控制器，廣泛應用于工業自動化領域。三菱PLC的分類和型號多樣，以滿足不同應用場景的需求。以下是一些主要的分類和型號：

1. FX系列：

   FX1S系列：集成型小型單元式PLC，具有完整的性能和通訊功能等擴展性，適用于考慮安裝空間和成本的場合。
   FX1N系列：功能強大的普及型PLC，具有擴展輸入輸出、模擬量控制和通訊、鏈接功能等擴展性，廣泛應用于一般的順序控制。
   FX2N系列：FX家族中最先進的系列，具有高速處理及可擴展大量滿足單個需要的特殊功能模塊等特點，為工廠自動化應用提供最大的靈活性和控制能力。
   FX3U系列�叄盒滦偷谌�代三菱PLC，基本性能大幅提升，晶體管輸出型的基本單元內置了3軸獨立最高100kHz的定位功能，并且增加了新的定位指令，使得定位控制功能更加強大。
   FX3G系列：內置大容量程序存儲器，最高32K步，標準模式時基本指令處理速度可達0.21μs，大幅擴充的軟元件數量使得程序編輯和數據處理更加自由。
   FX5U系列：新一代小型PLC的CPU模塊，集成了數字量輸入/輸出通道、模擬量輸入/輸出通道、以太網通信接口等功能，功能十分強大。


2. Q系列：

   三菱公司推出的大型PLC系列，CPU類型包括基本型、高性能型、過程控制型、運動控制型、冗余型等，可以滿足各種復雜的控制需求。


3. A系列：

   使用三菱專用順控芯片(MSP)，速度/指令可媲美大型三菱PLC；A2ASCPU支持32個PID回路。而QnASCPU的回路數目無限制，可隨內存容量的大小而改變；程序容量由8K步至124K步，如使用存儲器卡，QnASCPU則內存量可擴充到2M字節；有多種特殊模塊可選擇，包括網絡、定位控制、高速計數、溫度控制等模塊。


4. L系列：

   三菱第三代高性能PLC系列，在Q系列PLC基礎上開發而來，具有高性能和小巧體積的特點。
