會員注冊三菱plc循環移位與移位指令
右循環移位指令ROR、左循環移位指令ROL
帶進位循環右移指令RCR、帶進位循環左移指令RCL

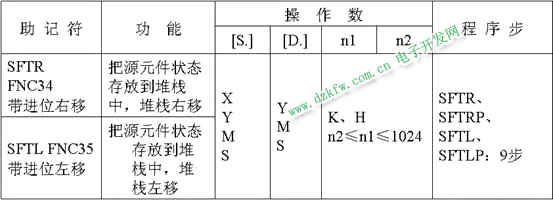

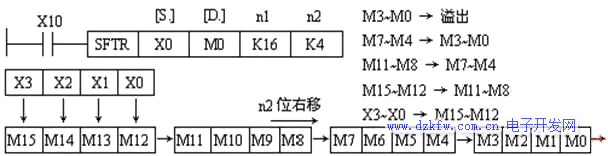

位右移位指令SFTR、位左位指令SFTL
字右移位指令WSFR、字左移位指令WSFL
先入先出(FIFO)寫入指令SFWR、讀出指令SFRD

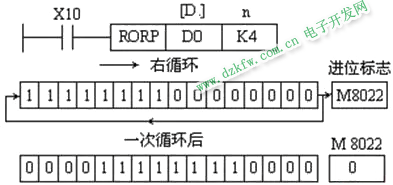

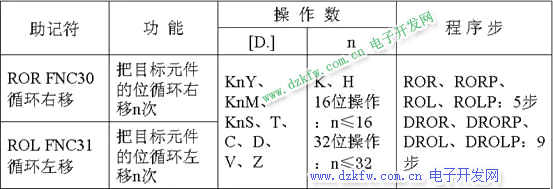

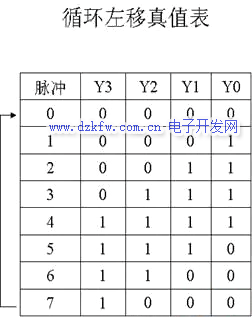

1、右循環移位指令ROR、左循環移位指令ROL

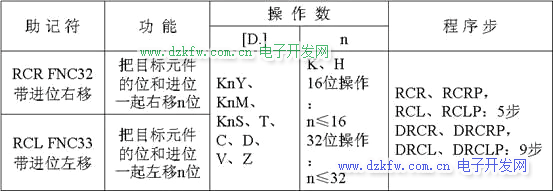

2、帶進位循環右移指令RCR、帶進位循環左移指令RCL
執行RCR、RCL指令時，各位的數據與進位位M8022一起（16位指令時一共17位）向右（或向左）循環移動n位。在循環中移出的位送入進位標志，后者又被送回到目標操作元件的另一端。

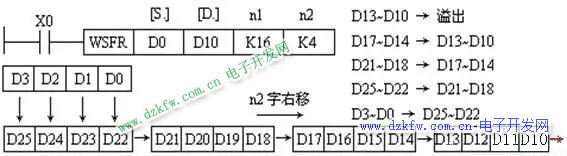

4、字右移位指令WSFR、字左移位指令WSFL

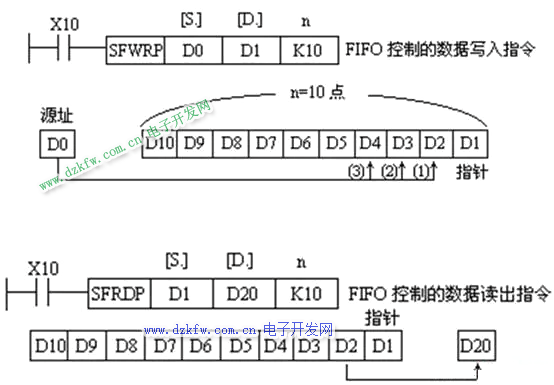

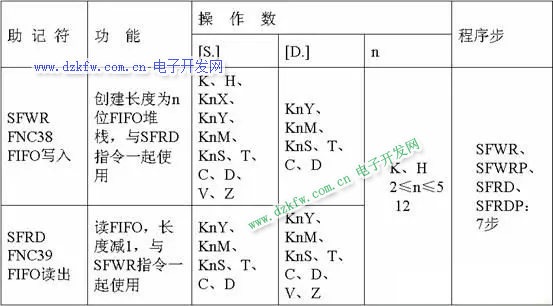

5、先入先出(FIFO)寫入指令SFWR、讀出指令SFRD
案例：數碼管顯示控制
用PLC控制七段數碼管循環顯示數字0~9，顯示間隔1s。

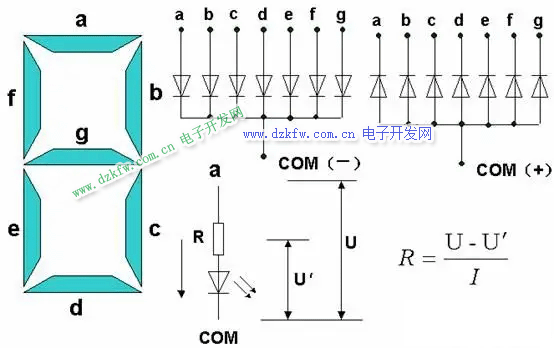

LED數碼管工作原理

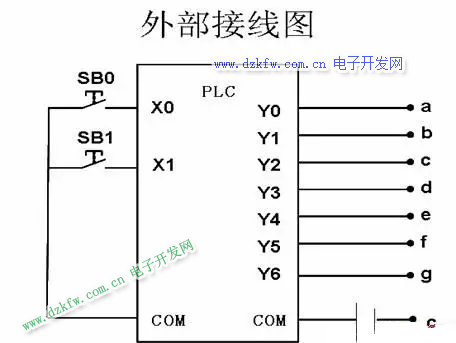

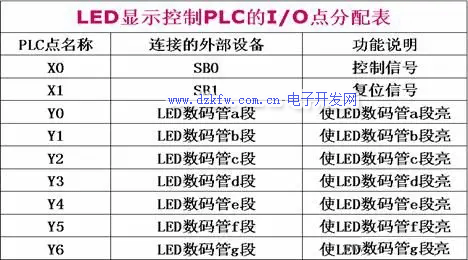

一、硬件設計

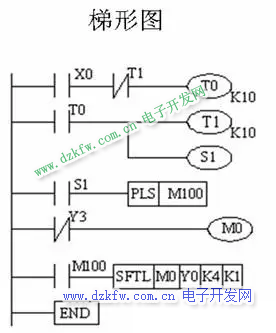

二、軟件設計
a~g

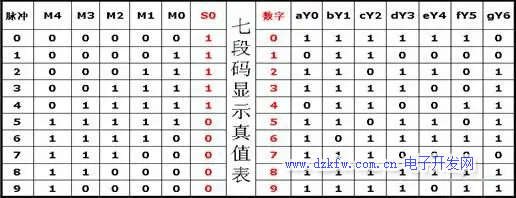

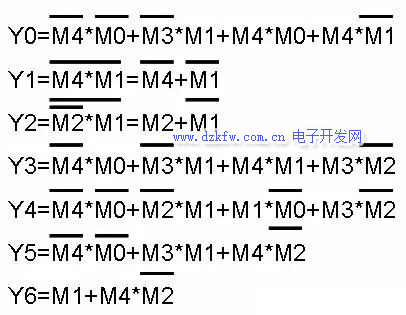

段邏輯譯碼關系
