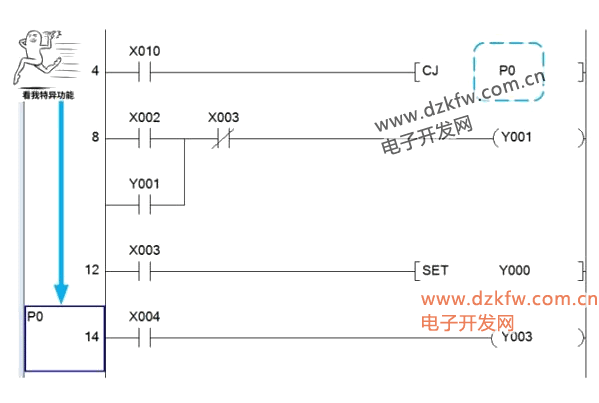

PLC在執行程序的過程中，是按照程序步從頭到尾一步一步掃描的。但PLC也有特異功能，它的程序執行可以瞬移！從當前程序步瞬間轉移到其他程序步執行，如下圖就是PLC的條件轉移，執行CJ轉移指令后，直接跳過第8～12步程序，從第14步程序開始往下執行。

PLC在程序執行過程中發生轉移的現象，稱為程序流程轉移，即跳過一段程序去執行指定程序。造成這種程序轉移的有條件轉移、子程序調用、中斷服務和循環程序。

如果把PLC的程序執行看作爬山，程序的執行過程就是從山頭爬到山頂?shù)倪^程。此時，PLC的幾種程序流程轉移就好比以下幾種情況：

1、它全程不停的一步一步往上走，這就是PLC程序步的順序執行；
2、它在爬山過程中，坐了纜車，直接跨過了一段山路，這就是PLC的條件轉移；
3、它在爬山過程中，因為沿途的風景過于漂亮，去拍了幾張美照，再繼續爬，這就是PLC的子程序調用；
4、它在爬山過程中，由于三急去了一趟廁所，這就是PLC的中斷服務；

PLC的程序流程轉移是靠相對應的指令是實現的。就如我們這次學習的條件轉移所用的指令 CJ 。在學習程序流程指令之前，我們得先知道什么是主程序區、什么是副程序區。

▎一、PLC的程序區

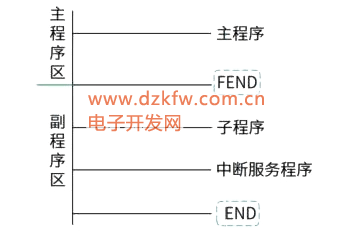

PLC的用戶程序一般分為主程序區和副程序區，主、副程序區的分界線為主程序結束指令FEND，而副程序在FEND指令和END指令之間編寫。主程序顯然是必不可少的，且只有一個，它是完成用戶控制要求的程序。就像手機，打電話是手機必不可少的功能，如果沒有通話功能，這也就不叫手機了。

副程序區是子程序、中斷服務程序的所在區域，它們不是必須的，可以根據具體要求而編寫。也就說，PLC必須有主程序，副程序可有可無。PLC執行程序就好比打醬油，你媽媽叫你打醬油，這是主程序，然后你媽媽又說如果有蘋果的話順便買點回來，這個買蘋果就是子程序，醬油是一定要打的，但蘋果卻不一定要買。

▎二、主程序結束指令FEND

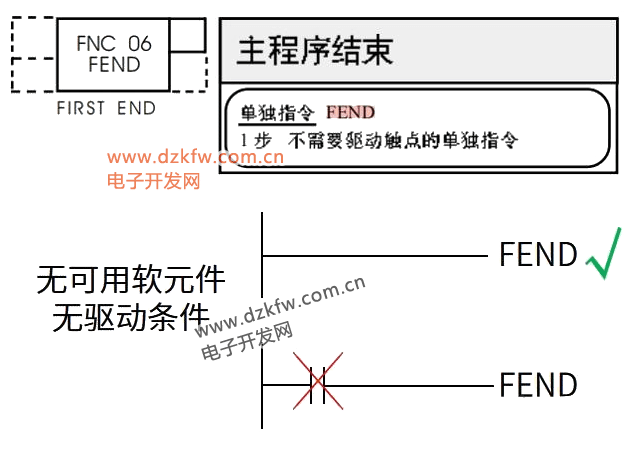

FEND指令沒有驅動條件，也就說這個指令的前面不能有觸點控制，如下圖所示。執行FEND指令和執行END指令功能是一樣的，執行輸入和輸出刷新。

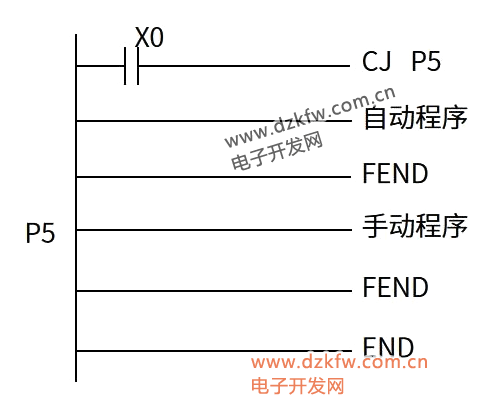

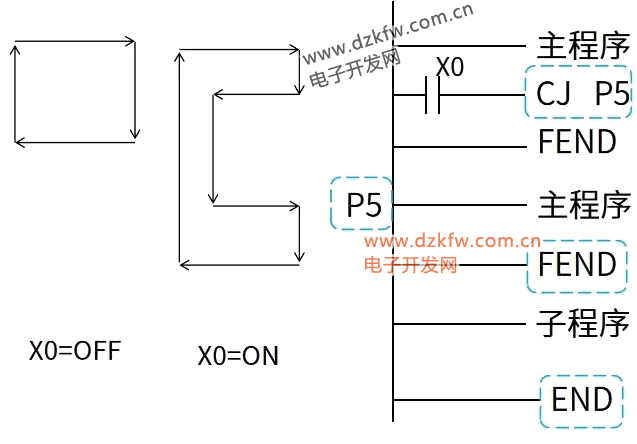

在主程序區，F(xiàn)END指令可以多次使用，但每次只能有一個有效。PLC在程序掃描時，只要掃到任一個FEND指令，就會向0步程序返回，重新開始。如下圖所示，程序中有兩個FEND指令，它兩種情況，若轉移指令CJ沒被驅動，程序掃描到第一個FEND之后，就會返回到程序的第0步再次開始；若CJ的驅動條件成立，此時程序會發生轉移，跳過第一個FEND，從指針P5處往下執行，直到掃到第二個FEND再返回到程序的第0步再次開始。

另外，如上文所言，副程序是在FEND指令和END指令之間編寫的，更確切地說，應該是副程序是在最后一個FEND指令和END指令之間編寫的。FEND指令是主程序區和副程序區的分界，所以，顯然FEND指令也是不能出現在子程序中的。

當然，如果用戶程序本身就比較簡單，沒必要編寫中斷程序和子程序，那么FEND指令也就沒必要了，直接以END指令作為結束指令。知道了什么是主程序、副程序后，我們接著學習這次的主要內容：程序的條件轉移。

▎三、程序的條件轉移

程序的條件轉移是應用條件轉移指令CJ實現的，用于主程序，其可用軟元件只有分支指針P。

1、轉移指令CJ

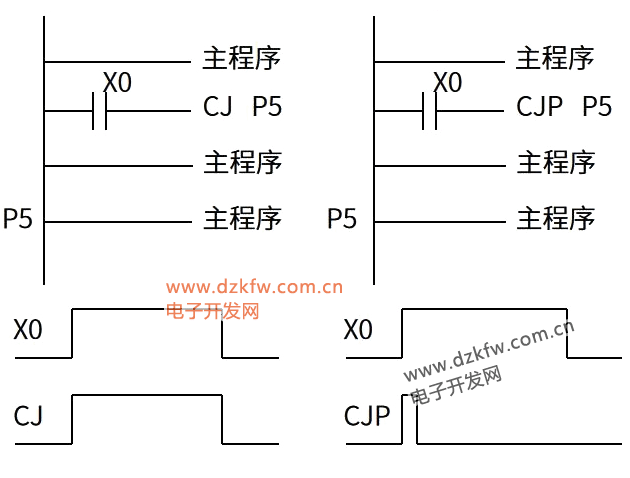

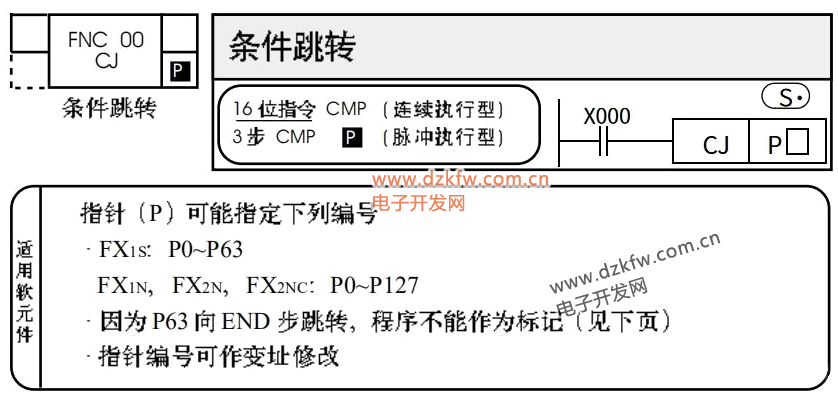

轉移指令CJ和分支指針P組合使用，從上圖可以看到，轉移指令CJ有兩種執行方式：連續執行型和脈沖執行型。它們的執行形式如下圖所示。

連續執行型指令CJ在驅動條件成立期間，每一個掃描周期都會執行一次轉移，知道X0斷開（OFF）；而脈沖型指令CJP只有在X0接通的上升沿才會執行，盡管X0接通時間持續多個掃描周期，CJP也執行一次，直到X0斷開再次接通，CJP才會再執行。

2、分支指針P

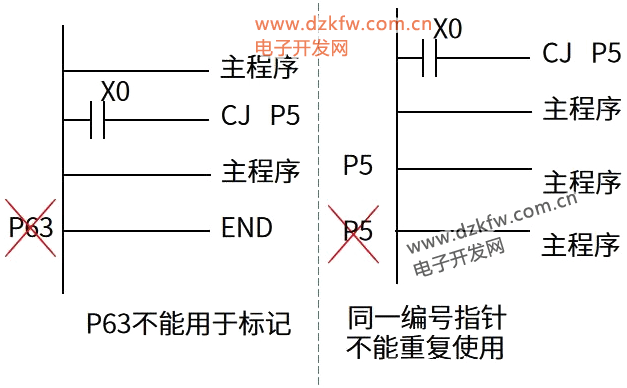

在FX2N PLC中，指針有分支指針P和中斷指針I(yè)兩種，分支指針P必須和轉移指令或子程序調用指令CALL組合使用。可用的分支指針有P0～P127共128個，但P63是向結束指令END步轉移的特殊指針，不能用于標記。

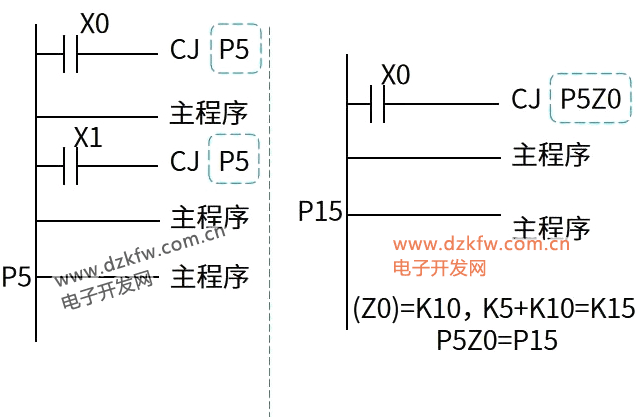

在程序中，指針的使用很簡單，在對應程序行左母線的左側編寫即可。指針標號具有唯一性，不能重復使用。也就說，每個標號的指針在左母線左側只能出現一次。但同一標號指針，可以和多個CJ指令組合，作為多個CJ指令的程序轉移入口地址，如下圖所示。

另外，標號可以變址尋址使用，變址尋址我在上一篇文章已經講過，如下圖所示，變址寄存器內容為K10，此時指針標號就變成了P15。

3、轉移方式

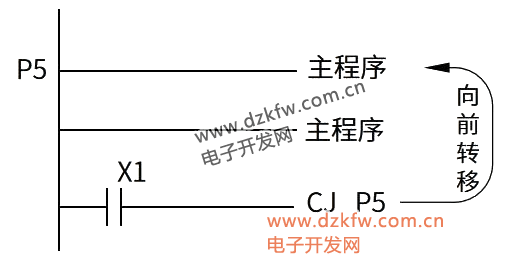

利用CJ轉移時，可以向CJ指令的后面程序轉移，也可以向CJ指令的前面程序轉移。但一般都是用于向后面程序轉移，因為像前面程序轉移，一不注意嗎，就會造成死循環，如下圖所示。若驅動條件X1一直接通，程序就會在轉移地址入口P5處和CJ指令之間不斷運行，造成死循環。

4、CJ指令的應用

PLC程序對CJ轉移指令的應用比較多，因為CJ指令簡單有方便。例如教材中就提到，在工業控制中，常常有自動和手動兩種工作方式供以切換。如下圖所示，X0是手動模式的切換開關，當X0斷開時，程序默認執行自動模式，若接通X0，程序會條轉到手動模式執行。

CJ指令的實例應用還有很多，這些都是要靠我們在實際的工作中去發現和摸索。但只要我們知道的CJ指令的含義和用法，能在梯形圖中讀懂它是功能和作用，就已經可以了。

關于PLC的條件轉移，就分享到這里，大家有什么見解的，歡迎留言評論。

注：本文章內容都是基于三菱FX PLC所寫
