什么是過零檢測?如何做過零檢測?220V交流過零檢測電路圖講解

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/2/18

如何用單片機控制220V交流電的通斷?首先來說,220V交流電的負載是多大,是感性負載負載還是阻性負載,正常輸出功率是多大等這些都要考慮進去。

對阻性負載和感性負載的控制

1、對于阻性負載

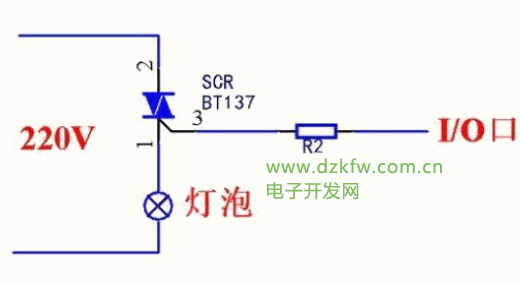

比如普通的燈泡,一般是30到40W左右,如果用220V交流電來控制通斷,簡單點的就用一個雙向可控硅直接控制,BT137電流達到7A,耐壓值600V,驅動燈泡足夠了

對于阻性負載

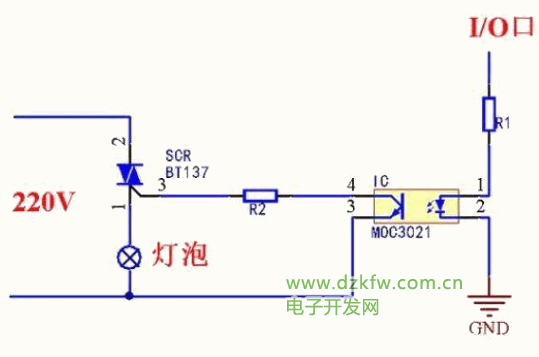

也可以加一個光耦:

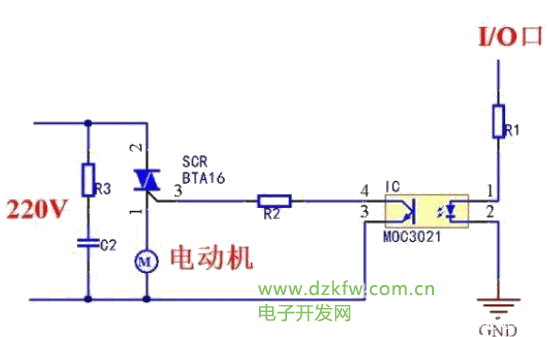

2、對于感性負載

比如電動機,因?yàn)樗膬?nèi)部有線圈,100W的電動機在啟動的時候可能達到1000W,因此這類電器電路就要加多一個 阻容吸收電路 ,必要時候同時加一個 壓敏電阻 ,可以使10D471,根據實際間距選擇合適的壓敏電阻,因?yàn)樗矊?dǎo)通時候電壓很高,這樣就有起到過壓保護,以防一通電或者關斷時候產生感應電動勢產生的電壓把可控硅擊穿,有時候還會串聯一個電感。

對于感性負載

如何用單片機控制220V交流電的通斷?

使用單片機控制220V交流電的通斷,方法非常多。使用繼電器是最方便的,但是繼電器通斷會有聲音,很不好,而且繼電器有次數限制,容易壞。下面提供幾種方法,供大家參考:

(1)使用雙向可控硅。 注意是交流電,使用雙向可控硅而不是單向可控硅。



這種情況比較簡單,但是電路可靠性不高,220V和單片機電源必須共地,電路故障很容易高壓燒毀低壓端的單片機。低壓控制高壓,最好做隔離,上圖為使用光耦隔離的控制方式,也可以使用其它物理隔離芯片。

(2)使用三極管、MOS管的控制方式

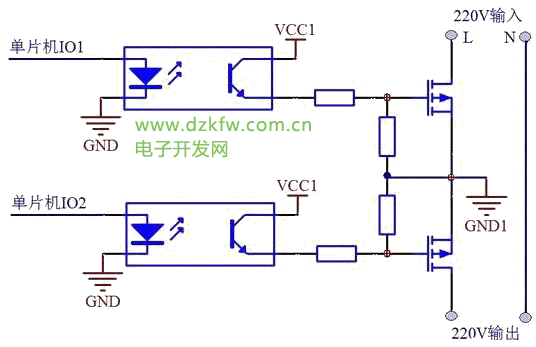

上圖是使用MOS管作開關的電路原理圖,因?yàn)槭墙涣麟姡褂脙蓚N溝道的MOS管背靠背連接,該圖只是一部分示意圖,真正的電路還有很多關鍵技術,比如采樣交流電的極性、判斷零點,實現過零開通、斷開,以減少對設備的損耗。以及過流、短路保護,區分容性負載上電瞬間的波形與過流、短路波形的區別,防止誤保護。使用三極管的原理也是類似的。

220V交流過零檢測

需要說明的是,這里的過零檢測指的是在交流回路的中的過零檢測,對于我們最常接觸的交流電就是我們使用的220V的市電了。

1、什么是過零檢測

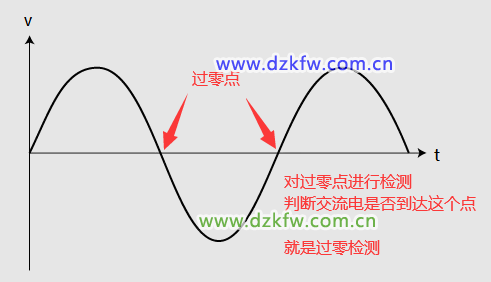

在交流回路中,電壓隨時間的變化是正弦波,當波形由正半周向負半周轉換或者由負半周向正半周轉換時,經過x坐標的點就是過零點。所謂 過零檢測,就是對過零點進行檢測,判斷交流電是否到達這個點 ,如下圖所示:



1.1 為何需要過零檢測

為什么需要過零檢測,簡單來說就是:為了讓使用交流電的系統更加安全穩定,同時方便對系統進行控制。

我們知道交流電的電壓是在一直變化的,如果我們的用電系統開關的時候都處于電壓高點,那么這個時候的電流也會對應的比較大,忽然間打開關短對系統會造成一定的 “沖擊”,有時候也會產生一些電弧火花,就是所謂的浪涌,這樣存在安全隱患,在一些帶大功率負載的交流回路中,風險會更大。如果我們系統能夠知道每次過零點的時間,在這個時候去進行開關控制,那么可以使得系統安全穩定。另外,我們通過檢測交流電信號的過零點,可以實現交流電電子設備的開關控制、電流采樣和保護功能,在調光開關/調光器、電機調速產品中,可從零點開始控制交流電導通角的大小,實現調光燈具亮度、電機速度的調節。

2、如何做過零檢測

首先要明白,我們做過零檢測,最直觀的是檢測什么? 實際上就是電壓。電壓變成0的時候,就是零點。如何檢測,我這里直接先告訴大家,從結果來看,最常見的過零檢測電路有如下兩種方式:

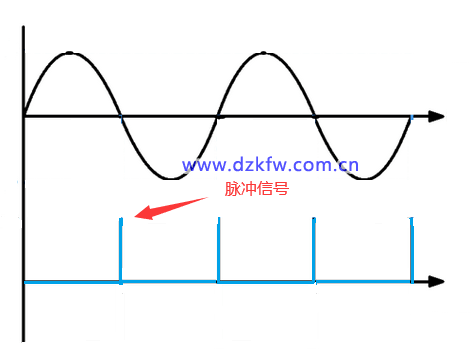

第一種,過零點時候電路末端會輸出脈沖,如下圖:

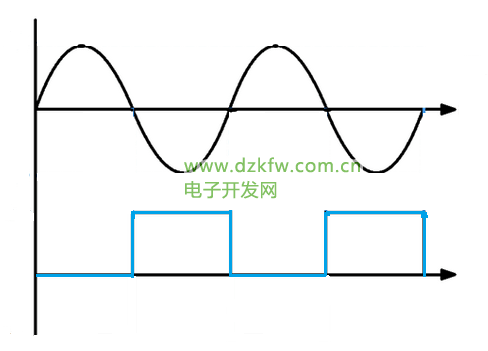

第二種,過零點的時候,電路末端電平會發生變化,如下圖:



當然 ,直接ADC采樣也是一種方式,但是相對前面這兩種用得不多。

大家看了上面的兩種結果,是不是若有所思,回顧一下我們所學過的電路知識,能夠?qū)崿F(xiàn)上面這種檢測電壓變化的很多器件,比如我們的三極管,MOS管,比較器/運放,光耦,是不是感覺都可以搭建方案。

2.1 光耦

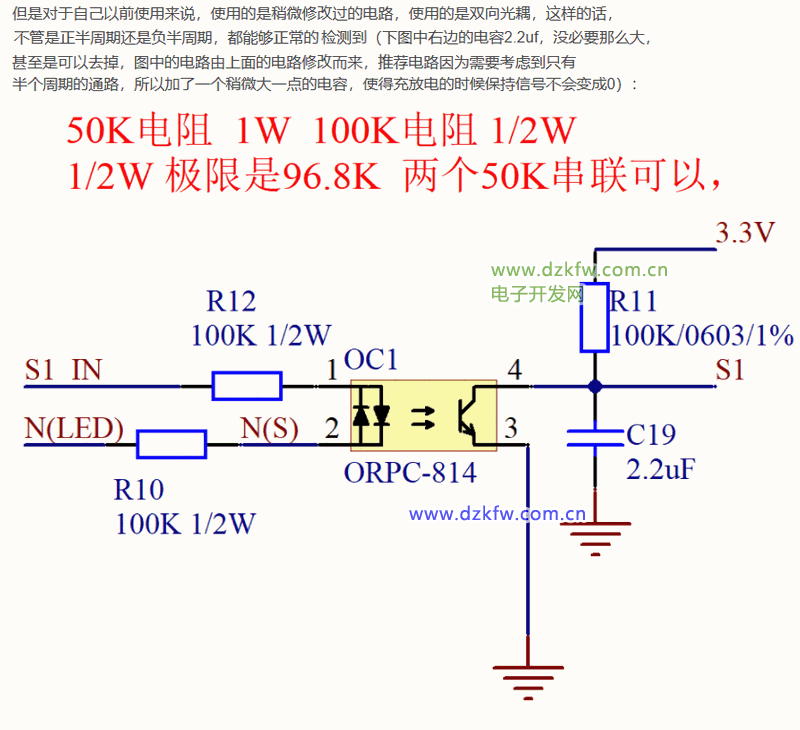

說到光耦之于220V交流的應用,《單片機檢測信號通斷通用電路(3.3V/5V直流信號,24V+直流信號,220V交流信號)》分享過一個電路:

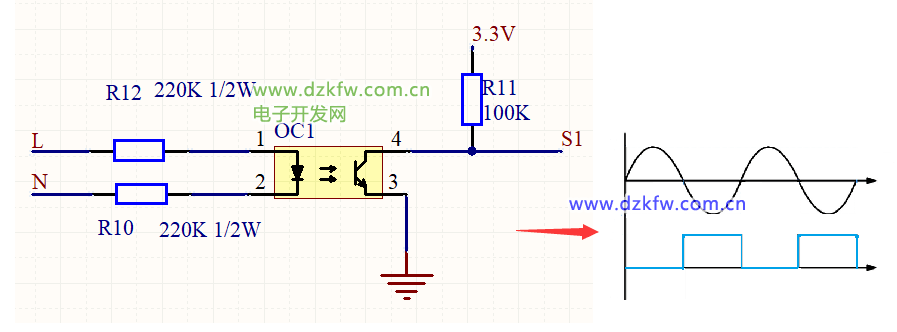

當時的需求只是需要檢測是否有220V交流電信號存在,使用了雙向光耦,其中右邊輸出的地方特意加了一個2.2uF的電容防止過零點時候電壓突變。我們稍微變通一下,電路變成如下,是不是理論上就能夠產生下圖所示的輸出:

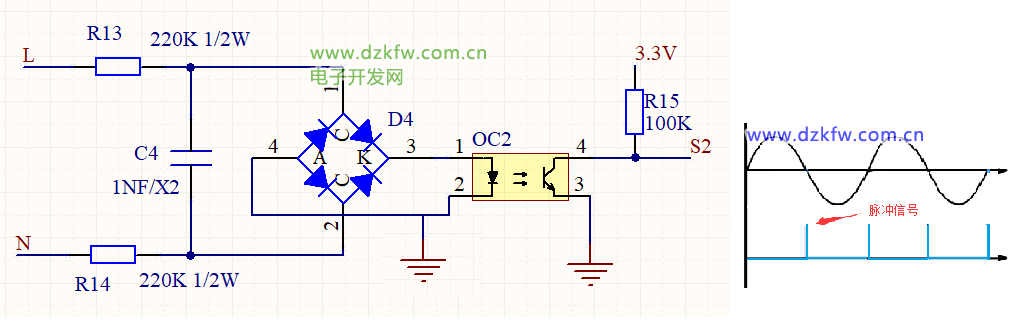

當然,如果我們做一下整流,也可以使得輸出脈沖信號,如下圖:



2.2 比較器/運放

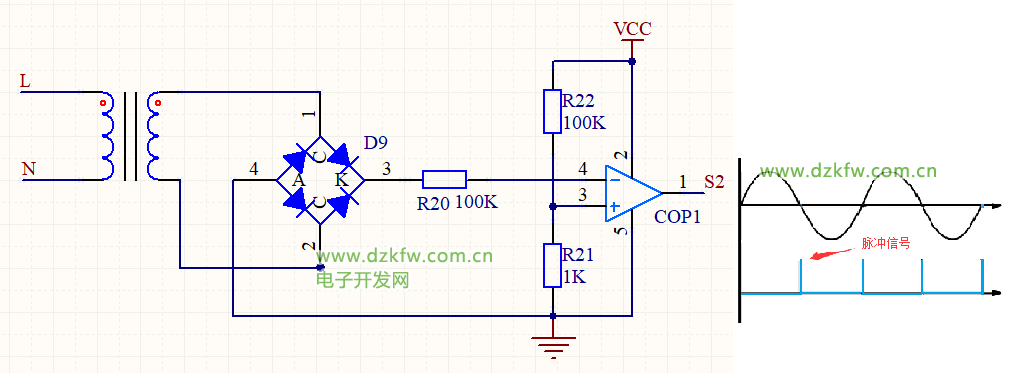

對于比較器以及后面的三極管而言,我們一般來說需要先降壓,然后進行處理,是比較妥當?shù)囊环N方式,比如下面圖的示例:



上面的設計是脈沖,通過R22, R21控制小于Vcc/101電壓的時候 (如果VCC為3.3V ,閥門大概在0.03V) , 輸出S2會輸出一個高電平信號,因?yàn)闀r(shí)間很短,所以結果為脈沖。

當然大家也可以把比較器的負輸出端連接GND ,也就是0V ,然后+輸入端連接降壓后但是不整流的輸入(220V的交流變成低壓的交流),這樣輸出S2就能形成方波輸出,但是不整流需要額外注意一些問題。

2.3 三極管/MOS管

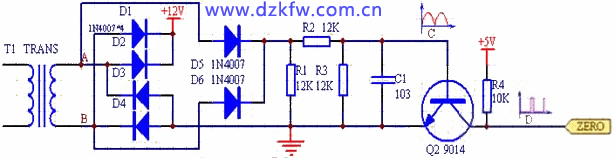

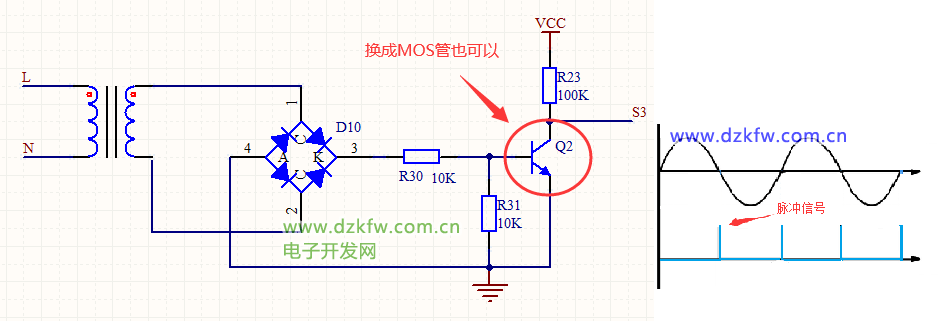

對于三極管和MOS管來說,與上面的比較器也是類似的,直接上個示意圖:



需要說明的是,通過三極管或者M(jìn)OS管判斷的輸出脈沖,會比上面使用比較器的脈沖會寬一些。三極管0.7V就導通了,MOS管可能會更大一些,比如有些1.0V左右就導通了。

2.4 過零檢測芯片

和電平轉換或者其他應用電路一樣,過零檢測也有專門的芯片,當然還是老問題,成本相對前面較高。沒用過,暫時沒有啥好推薦的,大家可以自行搜索。

3、過零檢測電路

通過上面小結我們說明了多種 220V 交流過零檢測的方案,在實際使用中大家完全可以根據自己的情況搭建起電路使用。網上也有很多的視頻和文章,網上眾多的電路中,挑選了幾個比較實在的推薦給大家:

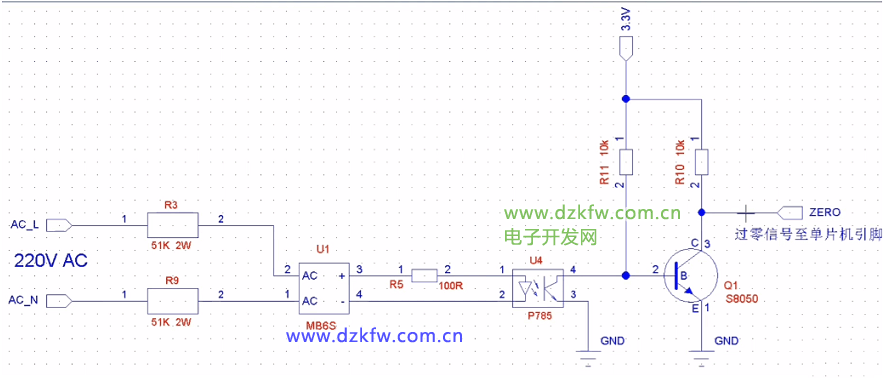

參考電路一:

此電路來源,B站:龍順宇老師

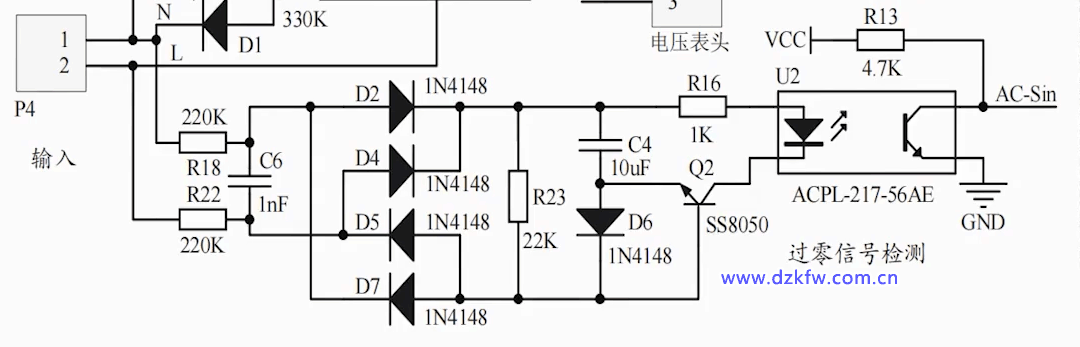

參考電路二:

此電路來源,B站:皆行電子



參考電路三:

此電路來源163博客 ,博主:ARM嵌入式研發2008年的一篇文章



上面這幾個實際的電路,從原理上來說,都可以實際使用,感覺都可以直接照著做,但是大家得注意元器件的選型,強電安全第一。
