序言：
    (1)說明：一直以來我都對三極管開關電路很疑惑，比如驅動繼電器和三極管
             到底是用PNP還是NPN，到底是將負載放到三極管上面還是下面？為此
             專門仔細閱讀了《晶體管電路設計（下）》晶體管開關電路部分，得
             實驗結果若干，與大家共享。
    (2)參考書籍：《晶體管電路設計（下）》

提要：
    1.發射極接地型開關電路
    2.提高開關速度的方法-︳(1)使用加速電容
                         ︳(2)肖特基箍位
    3.射極跟隨器型開關電路
    4.注：所用三極管為9011（NPN）

正文：

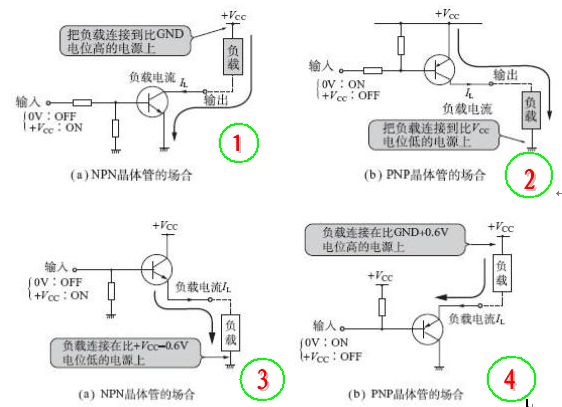

    1.我翻過論壇里關于晶體管開關的很多帖子，我將網友的觀點總結如下：
        1、2接法：（1）可以讓三極管深度飽和，是管壓降在0.2V左右，
                  （2）這樣可以降低功耗。
                  （3）缺點：開關速度慢

        3、4接法：（1）可以不加其他元件直接應用（不用串聯基極電阻）
                  （2）開關速度快
                  （3）缺點：射極跟隨器，工作在放大狀態，壓降較大，不能深度飽和

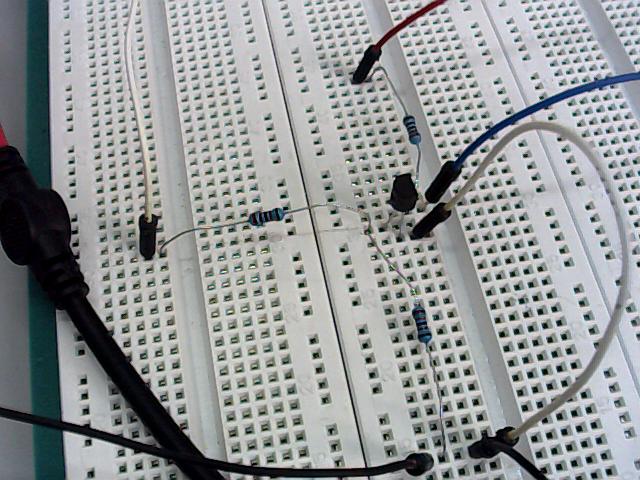

 (原文件名:1.jpg)


 (原文件名:2.jpg)


    2.提高開關速度的方法

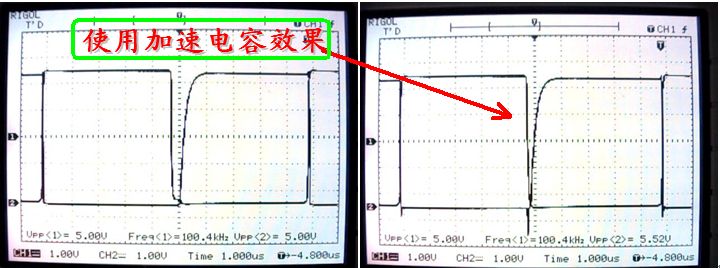

      (1)使用加速電容（有點效果，但遠沒有書中的明顯，或許因?yàn)?011的特性比書作者

的好，即使不接加速電容效果也相對不錯）

 (原文件名:3.jpg)

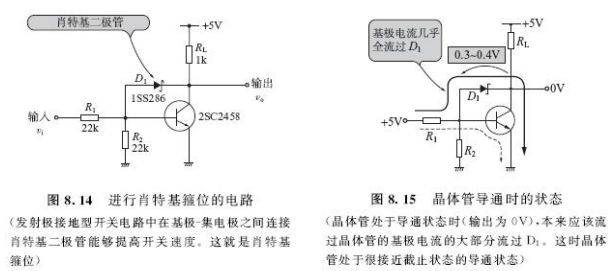

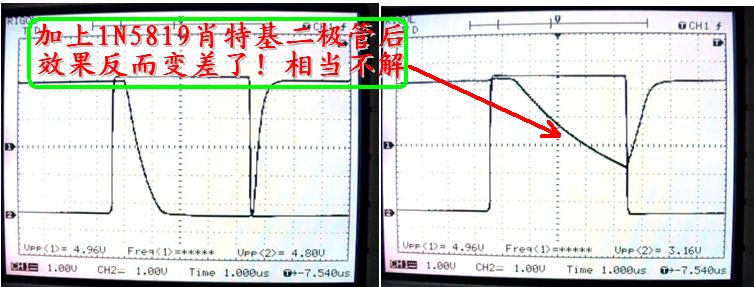

      (2)肖特基箍位（很杯具，效果不僅沒變好，反而變得更糟糕，很疑惑這里到底出了

什么問題，與書上的結果差距這么大！）

 (原文件名:4.jpg)



 (原文件名:5.jpg)


-------------------------------------------------------------------

BTW(順便問一下)：下面這種TXT樣式的圖形使用什么軟件設計出來的？
VCC
 -
 |
bell
 |
NPN--R-------IO
 |       |
GND      R
         |
        GND
