工作在乙類的放大電路，雖然管耗小，有利于提高效率，但存在嚴重的失真，使得輸入信號的半個波形被消掉了。怎樣解決上述矛盾呢？

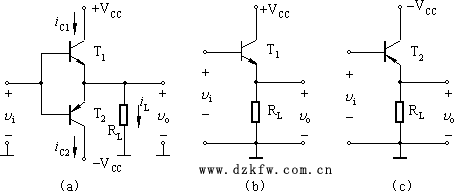

（a）基本互補對稱電路 （b）由NPN管組成的射極輸出器 （c）由PNP管組成的射極輸出器
圖XX_01 下面來研究一下圖XX_01a所示的互補對稱電路。T1和T2分別為NPN型管和PNP型管，兩管的基極和發射極相互連接在一起，信號從基極輸入，從射極輸出，RL為負載。由于該電路無基極偏置，所以vBE1 = vBE2 = vi 。當vi =0時，T1、T2均處于截止?fàn)顟B(tài)，所以該電路為乙類放大電路。這個電路可以看成是由圖XX_01b、c兩個射極輸出器級合而成。

考慮到BJT發射結處于正向偏置時才導電，因此當信號處于正半周時，vBE1 = vBE2 >0 ，則T2截止，T1承擔放大任務，有電流通過負載RL；而當信號處于負半周時，vBE1 = vBE2 <0 ，則T1截止，T2承擔放大任務，仍有電流通過負載RL；這樣，一個在正半周工作，而另一個在負半周工作，兩個管子互補對方的不足，從而在負載上得到一個完整的波形，稱為互補電路。

互補電路解決了乙類放大電路中效率與失真的矛盾。為了使負載上得到的波形正、負半周大小相同，還要求兩個管子的特性必須完全一致，即工作性能對稱。所以圖XX_01a所示電路通常稱為乙類互補對稱電路。
