JYB-714晶體管液位繼電器常用于水塔自動上水控制，通常一只液位繼電器就可滿足要求。但當水塔自動上水除受水塔水位控制外，還受蓄水池水位的控制時，必須采用兩只JYB-714晶體管液位繼電器。


JYB-714晶體管液位繼電器電氣原理圖

只要在原電路增加少量元件，就可達到用一只JYB-714晶體管液位繼電器實現相關控制的要求。改進的電路如圖中虛線所示。工作原理：當蓄水池有足夠水量，水位在C點之上時，V3導通；若水塔缺水，即水位在b點之下時，V1截止使V2導通，KA吸合，CJ也吸合，水泵運轉抽水。假設水塔水位還未升到a點時，由于水源緊張而使蓄水池水位下降至d點以下時，則V3截止、Vz也截止，水泵停止抽水，蓄水池的C、d電極可用來調整蓄水池抽水量的大小。整個控制電路可以手動（M）與自動（A）切換，該電路還兼有缺相保護功能，即JYB-714晶體管液位繼電器工作電壓選為220V時，由一相供電，選用線圈電壓為380V的交流接觸器，由另兩相供電，在使用中，任一相斷電水泵都不工作。

新增元件型號、規格已在圖中標出，未標注的為原有的元件。新增元件不多，在原有印制電路板上改動焊接即可。JYB-714晶體管液位繼電器引出端基本保持原樣，5端仍接水塔a電極，而6端改接蓄水池的C電極，b、d電極則分別通過交流接觸器的輔助觸點與5、6端相接。為保證JYB-714晶體管液位繼電器的控制可靠性，將KA的兩對常開觸點并聯后接至2、3端輸出。在V1、V3基極各接一只電容器，以提高JYB-714晶體管液位繼電器的抗干擾能力。

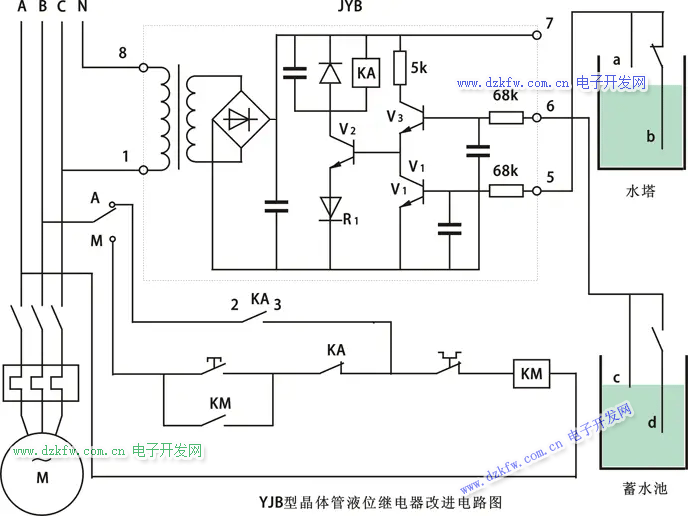

JYB-714晶體管液位繼電器改進電路圖

改進后的JYB-714晶體管液位繼電器，經多年的連續運行未出現任何故障。該JYB-714晶體管液位繼電器還可實現單控、雙控兩用，當僅用于水塔水位單控時，只需將液位繼電器6、7端短接。
