電工知識:常見的5種電氣元件圖解,附電氣符號和圖形符號

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/6/4

有很多朋友初學電工,不知道該從什么地方入手,今天我們就來認識一些常見的電氣元件,了解了它們的性能和符號,才能更好的學習實物接線。

一,接觸器

接觸器是最常見的電氣元件,常用來控制電機。

交流接觸器

接觸器

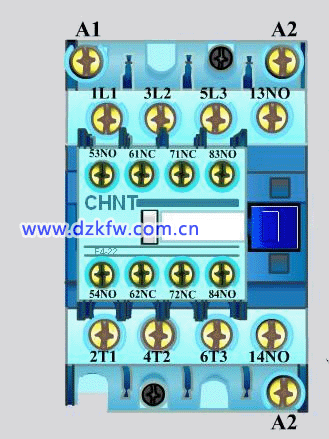

這款接觸器的型號是 CJX2-2510

C交流,J交流接觸器,X2是設計序號,25表示額定電流為25a,1表示有一個常開輔助觸點,0 表示有0個常閉輔助觸點。

標注NO的位置對應常開觸點,標注NC的位置對應常閉觸點,這個接觸器上面卡了一個輔助觸頭,增加了2組常開2組常閉點。

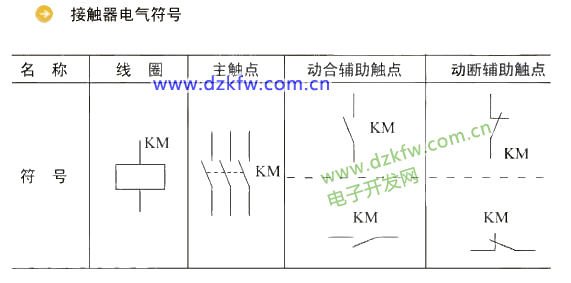

接觸器電氣符號

符號

接觸器有交流也有直流,使用的時候一定要注意區分。大多接觸器上都有2個A2觸點,這兩個觸點內部是連到一起的。

二,繼電器

常見的繼電器:熱過載繼電器,中間繼電器,時間繼電器

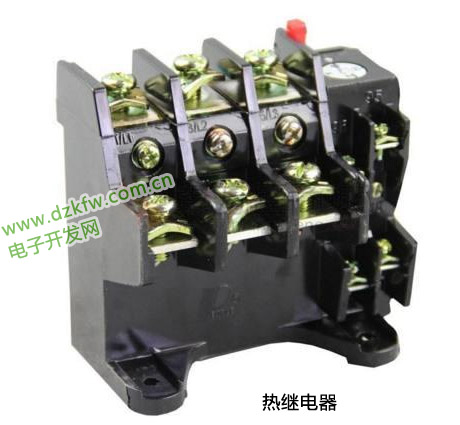

熱繼電器實物

熱過載繼電器

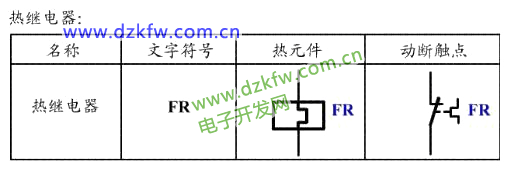

熱繼電器電氣符號和畫法

符號

熱過載繼電器主要是用來保護電機,使用的時候需要把常閉點串到接觸器的線圈上,當電機電流達到繼電器的整定值時,熱繼電器就會斷電。

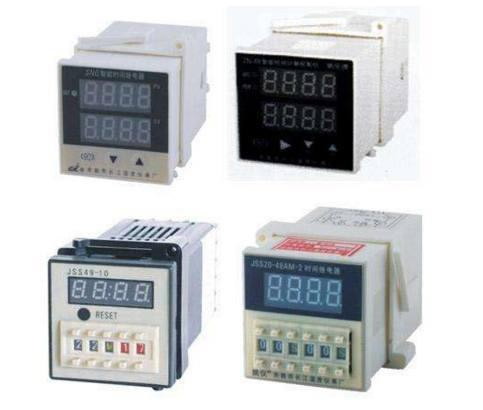

時間繼電器實物

時間繼電器

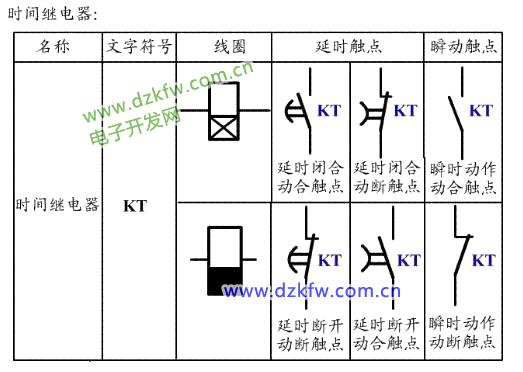

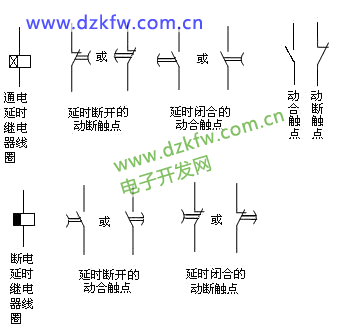

時間繼電器電氣符號和畫法

符號

時間繼電器也有很多種,注意區分它的動作觸點,有的動作觸點有延時功能,有的只是瞬時動作觸點。還有就是它的圖形符號,區分是通電延時還是斷電延時。

開關和觸點的畫法,電氣符號畫法

2種情況一定要區分開

中間繼電器實物

中間繼電器

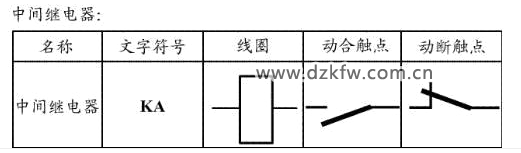

中間繼電器符號和畫法,電氣符號和畫法

符號

中間繼電器的圖形符號和接觸器的類似,文字符號是KA。線圈也分交流和直流,使用的時候注意區分。

三,斷路器

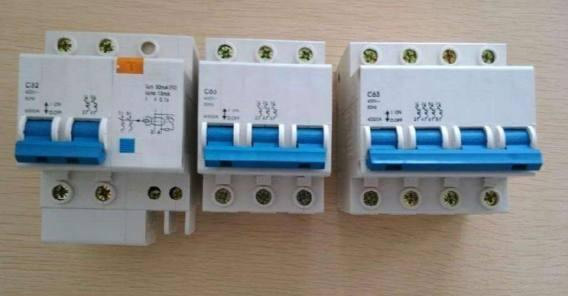

斷路器實物,空氣開關實物

斷路器

常見的斷路器:空氣開關和漏保

比如這款斷路器的型號DZ47-63 C10

47是設計序號,63是殼架等級電流,也是它能承受的最大電流值。C10表示額定電流,也就是我們說的保護電流,達到這個電流值,斷路器就會跳閘。

四,開關

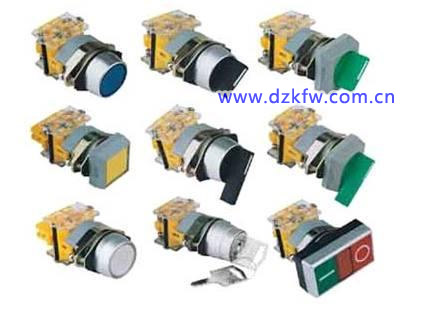

開關實物

按鈕開關

按鈕開關的種類很多,常見的有檔位開關,帶指示燈的開關,自復位開關,急停開關等等。這些開關底部都是有兩組開關,一組常開一組常閉,按需要接線即可。行程開關的原理也一樣,接法類似。

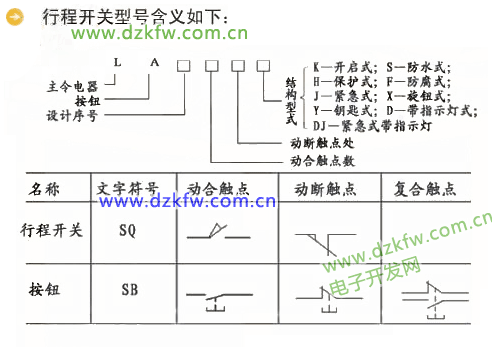

行程開關型號含義如下

符號

五,熔斷器

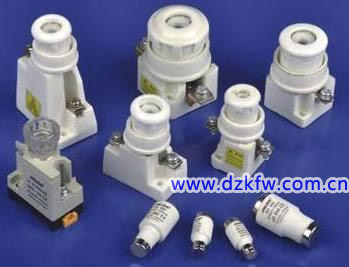

熔斷器實物

熔斷器

熔斷器電氣符號和符號含義

符號

以上是常見的幾款電氣元件,熟悉以后可以找一些簡單的電路圖,學習實物接線,另附一個手動星三角電路圖,有興趣的朋友可以試著接一下

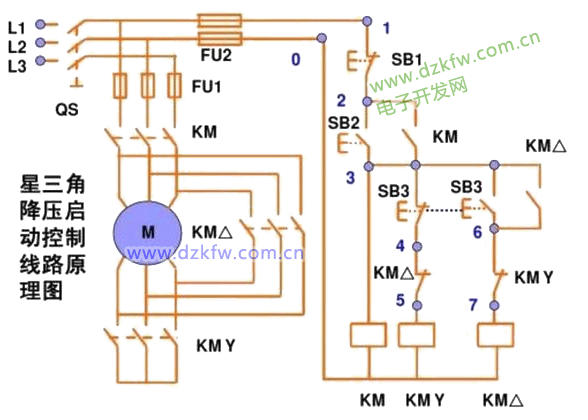

星三角降壓?jiǎn)?dòng)控制線路原理圖

星三角
