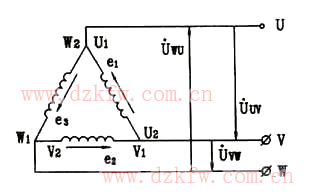

將三相電源的三個線圈，以一個線圈的末端和相鄰一相線圈的始端按順序連接起來，形成一個三角形回路，再?gòu)娜齻�(gè)連接點引出三根導線與負載相連，如下圖所示。

從圖中可以得知，電源連接成三角形時線電壓與相電壓的關系為：線電壓U_L等于相電壓U_Φ，即U_L=U_Φ。星形連接中的線電壓是相電壓的1.73倍。

通常，發電機都連接成星形（Y）。三相變壓器對于 用戶來說也相當于電源，它有連接成星形的，也有連接成三角形的。
