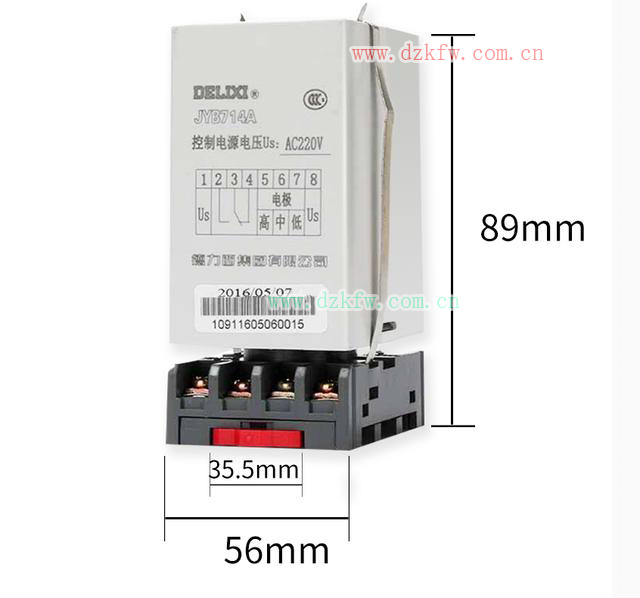

液位繼電器
每款液位繼電器上都有接線圖，不同品牌的液位繼電器接線圖稍有不同。但是原理都是一樣的，2個觸點對應繼電器的線圈，3個觸點對應液位繼電器的3個液位探頭，然后一組繼電器輸出，包含一組常開一組常閉。


電路圖

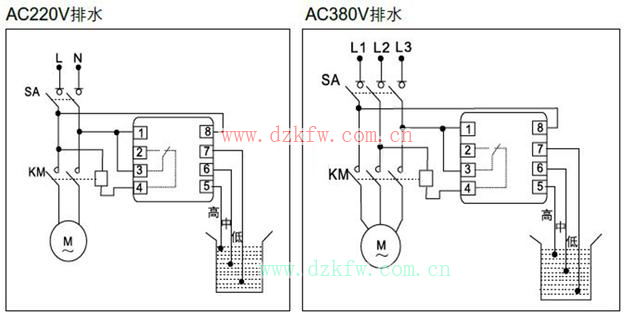

我們以這兩個電路為例，220伏電路和380伏電路接法是一樣的。一個是單相電機一個是三相電機，所以液位繼電器的線圈電壓一個是220伏一個是380伏。如圖所示1和8是液位繼電器的線圈，5、6、7是液位繼電器的高中低3個液位探頭，2和3是一組常開點，4和3是一組常閉點。

供水接線

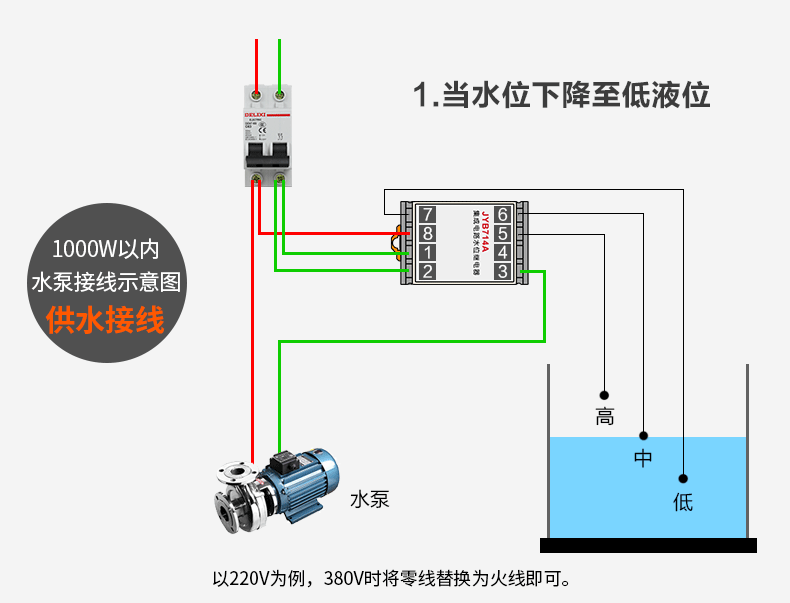

供水接線需要用到液位繼電器的2和3這組常開點，當水位下降到探頭低時，2和3就會導通水泵開始抽水。diangon.com當水位達到探頭高時，2和3復位斷開電機停止，所以可以把2和3理解為一組開關。

排水電路

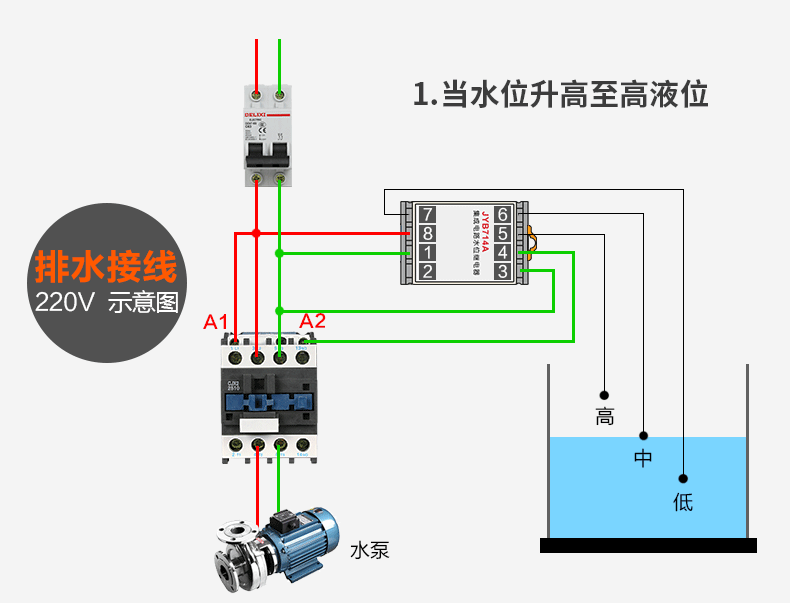

排水電路需要用到液位繼電器的3和4這組常閉點，當水位排到探頭低時，3和4這組常閉點就會斷開，水泵就會停止排水。當水位升到探頭高時，3和4復位閉合水泵開始排水，如此循環重復。

液位繼電器
液位繼電器的觸點一般可承受5A左右的電流，如果水泵的功率低于1000瓦，也可以省去交流接觸器，直接如圖所示連接。

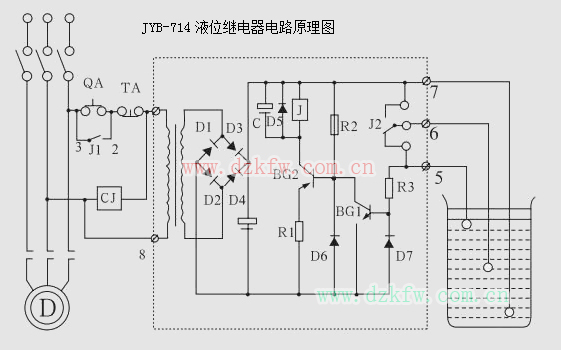

液位繼電器內部電路圖
總結：如果我們想接供水電路，就用液位繼電器的常開點，如果我們想接排水電路，就用液位繼電器的常閉點。
