JD-5電動機綜合保護器和交流接觸器的接線方法
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-12-03

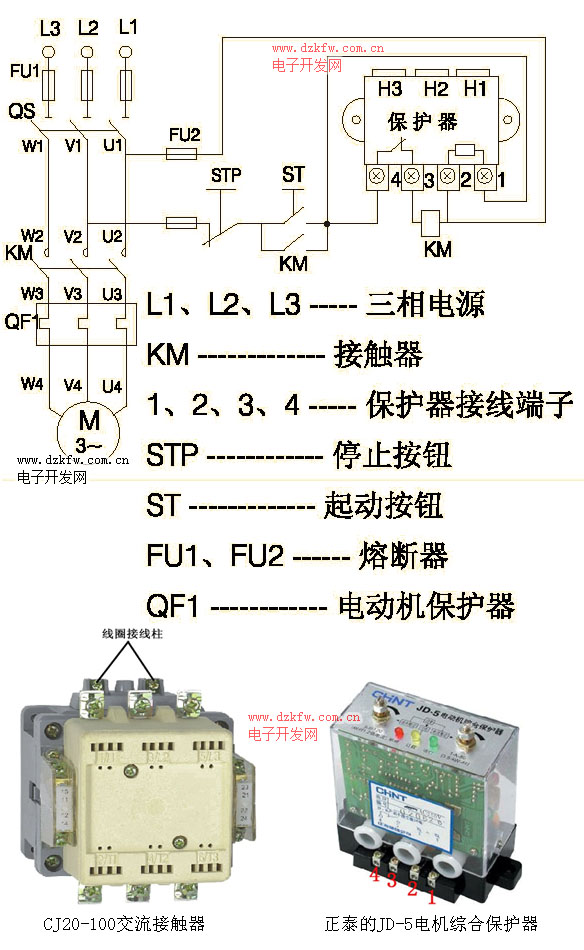

買了正泰的CJ20-100交流接觸器,和正泰的JD-5電機綜合保護器,可是不會接線,看廠家的保護器里的接線圖,一頭霧水,不懂如何接,求高人指點
保護器實物中不是標了1和2是接線圈(是不是接觸器的線圈)嗎?怎么黃色接線圖上又說2和3還接了一個交流接觸器的線圈?還有,是不是一定要接停止按鈕和起動按鈕?如果不用,又該如何接法?
保護器實物中不是標了1和2是接線圈(是不是接觸器的線圈)嗎?怎么黃色接線圖上又說2和3還接了一個交流接觸器的線圈?還有,是不是一定要接停止按鈕和起動按鈕?如果不用,又該如何接法?
Tags：電機保護器,JD-5,電機,接線圖
