朋友們大家好我是電子開發網小編，今天我們一起來了解一下電動機啟�？刂频膶嵨锝泳�。

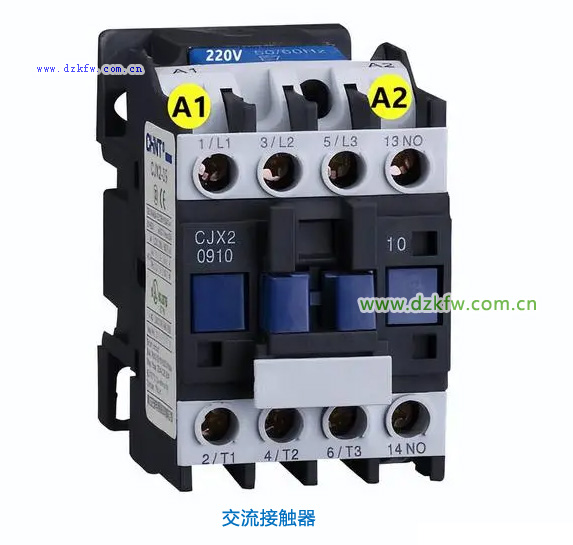

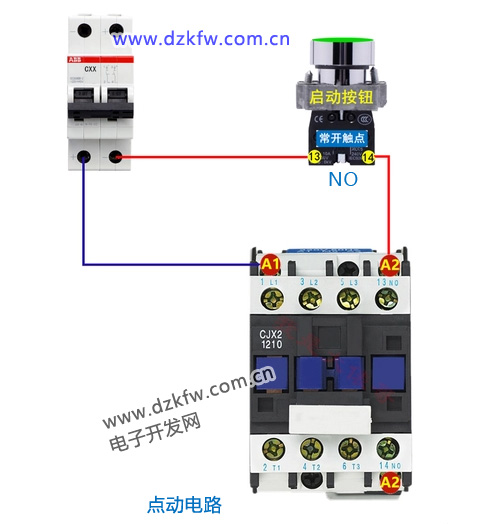

需要用到的電氣元件有按鈕開關、交流接觸器、熱過載繼電器。我們以線圈電壓220V的交流接觸器為例，首先看一下最基礎的點動控制。如下圖所示，按鈕開關按下以后接觸器線圈得電吸合，松開按鈕開關線圈失電接觸器釋放，這就是最簡單的點動控制。

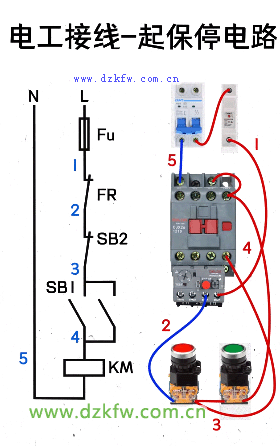

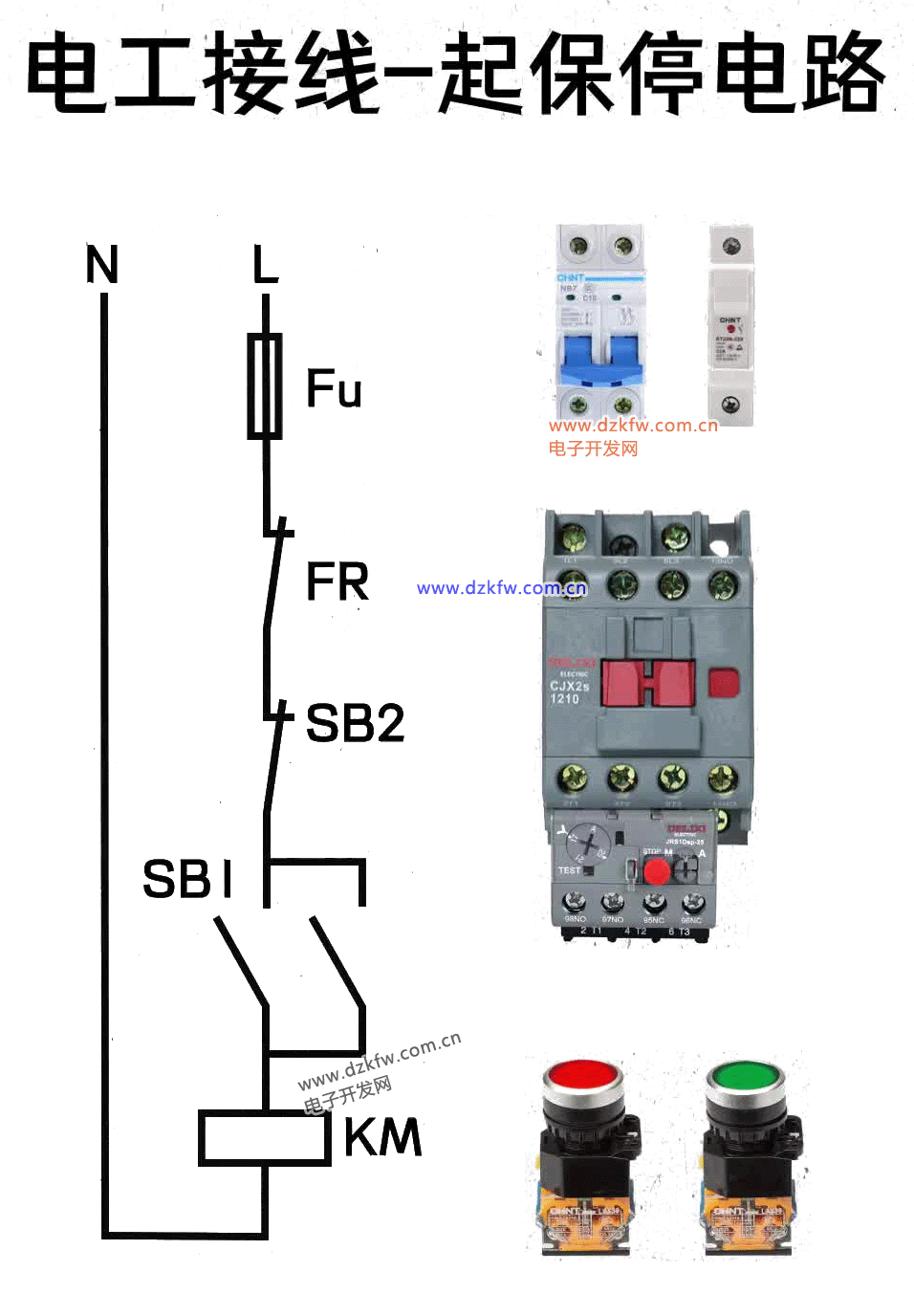

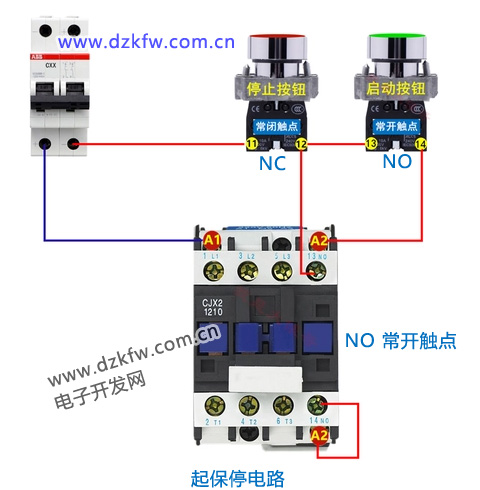

在點動電路的基礎上增加一個停止按鈕，如下圖所示，這個就是最簡單的自鎖控制，也就是我們常見的電動機啟保�？刂齐娐�。接線的要點在于啟動按鈕，啟動按鈕的常開觸點和交流接觸器的輔助常開觸點并聯即可。按下啟動按鈕，交流接觸器得電吸合，同時接觸器的輔助常開點閉合，松開啟動按鈕，接觸器通過自身的輔助常開觸點持續給線圈供電形成自鎖，按下停止按鈕，接線器失電。

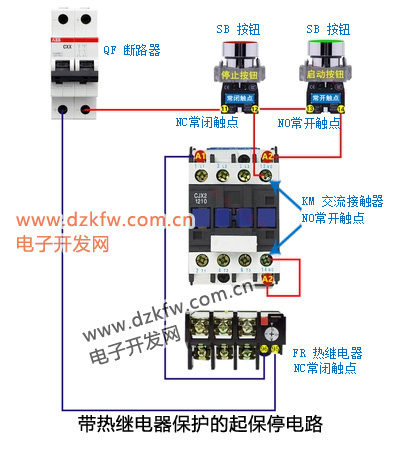

在自鎖電路的基礎上增加一個熱過載繼電器，就是一個完整的帶熱過載保護的自鎖電路。熱過載繼電器的95-96是一組常閉觸點，我們只需要把這組常閉觸點串聯到控制回路里即可，當電動機過載時，熱繼電器的常閉觸點就會斷開控制回路，從而斷開主回路讓電動機停止，可以有效的防止電動機過載工作而燒壞。
