說明： 上網查詢，一大堆空頭理論充斥銀屏，對初入門坎的人來講，作用不大，而且，找不到電路與氣路在一起的實際連接圖，很多老師傅一是怕丟了飯碗，不傳外人；二是有心授徒的又不知如果講，才能讓徒弟聽懂看明白，搞不清楚誰是笨蛋；本人根據網上介紹與實踐經驗，對使用2個電磁閥控制一個增壓氣缸的原理進行總結，并分享給大家，希望能讓你開卷有益，工作有底氣，也希望你能帶出好徙弟；



圖一常用單頭電磁閥原理與符號圖

左邊原始狀態電磁閥復位，壓縮氣流把氣缸活塞往上推到頂點；右邊沖壓狀態電磁閥下移，壓縮氣流把氣缸活塞往下推到頂點，完成沖壓工作；



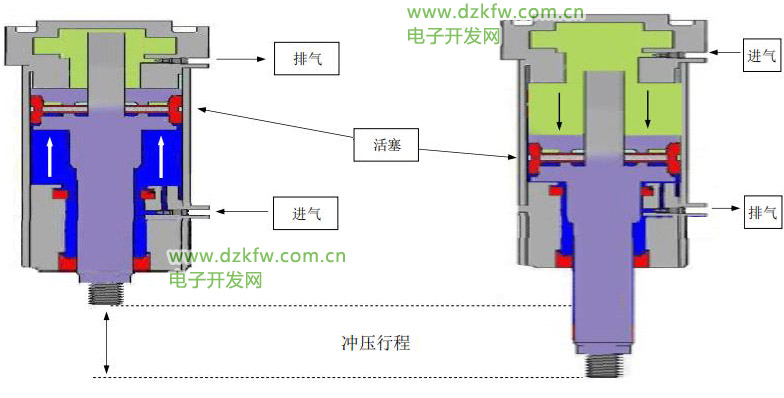

圖二氣缸氣路原理圖

說明：

1、斷電時，常閉腳 12-4、9-1 連通，第 14-13 腳通電后，時間繼電器內部延時通電，延時時間由頂部的刻度盤調整，常閉腳 12-4、9-1 由常閉變常開，斷電，而12-8、9-5 則由常開變常閉，通電；
2、假設第 9 腳為公共端(負極或者零線)，則用導線直接把 第 9-13 腳連接起來，第 12-14也可以連接起來，再用常開與常閉腳與受控器件，如電磁閥、電動機等串連；
3、通電時，時間繼電器燈 PW 亮，延時時間結束后轉為 動作燈 UP 亮；
4、從時間繼電器側面的功能圖可看出，兩路開關同步控制；

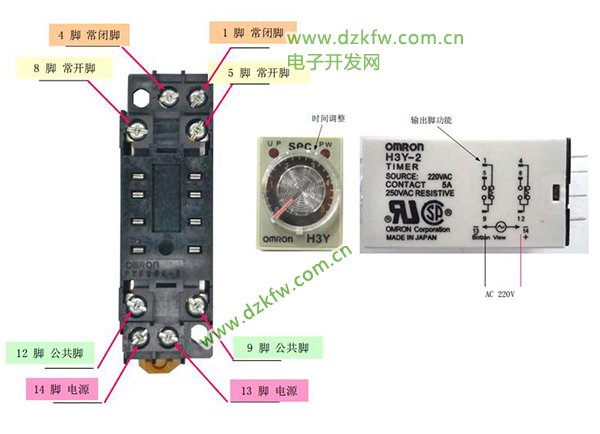

圖右：PYF08A 引腳功能與外觀  圖左：五：H3Y-2 時間繼電器側面與底部引腳功能與外觀圖

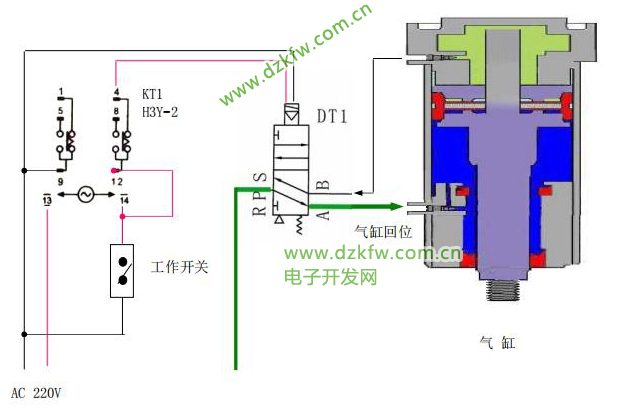

電磁閥控制氣缸電路與氣路接線圖



說明：時間繼電器輸出端由常開腳第 8 腳接到電磁閥，當 工作開關接通 KT1 得電啟動時，內部第 12-8 接通，才向電磁閥供電，電磁閥氣路由斷電時的 P → A 導通，氣缸活塞被高壓氣流向上推到頂部，排氣則由 B → S 導通，電磁閥得電后，內部電磁力把氣門轉向，改為由 P → B 進氣，氣缸向下運動，完成沖壓，廢氣則由 A → R 排出；定時時間到后，繼電器釋放，第 8 腳失電，氣缸復位；
提示：時間繼電器引腳位置與圖示相同，有很強的規律性，第 13-14 腳為電源腳，與控制腳的間距較大，容易區分；里面的2只腳分別為兩組開關的公共腳，最外面的兩只腳為常閉腳，記住這個規律，接線時，不用看圖也不會錯！

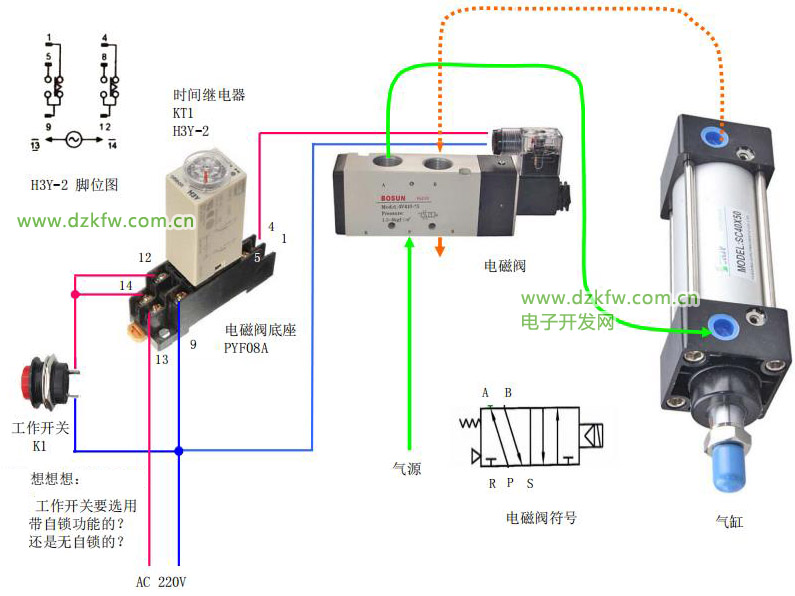

實物接線圖



注：本圖處于氣缸回位狀態
聯想：如果把電磁閥改為照明燈泡，調整時間繼電器到所需的延時斷電時間，即可構成延時關燈電路，當然了，這樣使用，太大材小用了，專用燈光控制電路成本遠遠低于此電路，而且方便美觀，這里聯想，只是啟發我們的思路而已！
