忽略運放的飽和壓降，6.4V正翻轉前，運放輸出端等于接地，狀態見圖1，要反翻轉，利用方程③，即可求出應該的R3數值。

LM358比較器電路實例

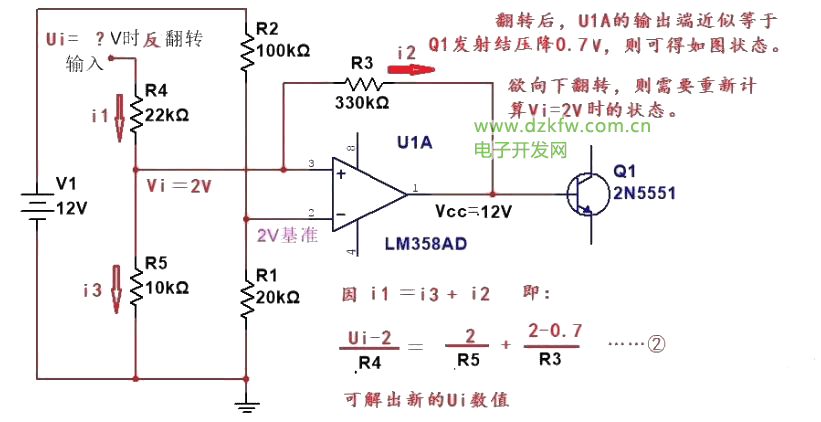

　　當反翻轉前，運放輸出端等于等于Q1的發射結飽和壓降（設為0.7V），狀態見圖2，要反翻轉，利用方程②，則反翻轉輸入信號電壓Ui的值可計算出，這個值與6.4V有回差。但是不一定是1V。

LM358比較器電路實例

　　如果要求回差等于1V，則計算較為復雜，不僅僅涉及到R3，還要涉及到R4或者R5的值，公式如下：

　　新設反翻轉電壓Ui=5.4……①

　　再設定R4或者R5中任意一個的數值，將方程①代入原來的方程②中，得到

　　（5.4-2）/R4=2/R5+（2-0.7）/R3……②

　　Vi=2=6.4×（R5//R3）/（R4+R5//R3）……③

　　以上兩式組成二元方程組，這個方程組中，僅有兩個未知數R3、R4（或R5）。解出這個方程組，就能得到當回差等于1V時，對應的R3、R4（或R5）應該的數值。
