PN結為什么可以單向?qū)щ姡縋N結單向?qū)щ娫��?/h1>

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2020-07-18

二極管的單向?qū)щ娞匦杂猛竞軓V，到底是什么原因讓電子如此聽話呢？它的微觀機理是什么呢？這里簡單形象介紹一下：

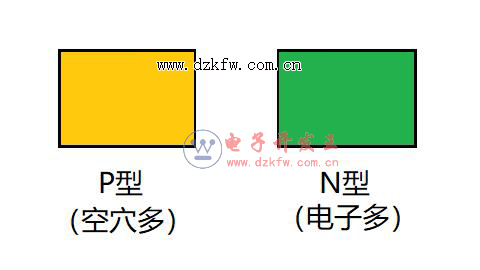

     假設有一塊P型半導體（用黃色代表空穴多）和一塊N型半導體（用綠色代表電子多），它們自然狀態下分別都是電中性的，即不帶電。如圖1所示。



     圖1. P型和N型半導體

     把它們結合在一起，就形成PN結。邊界處N型半導體的電子自然就會跑去P型區填補空穴，留下失去電子而顯正電的原子。相應P型區邊界的原子由于得到電子而顯負電，于是就在邊界形成一個空間電荷區。為什么叫“空間電荷區”？是因?yàn)檫@些電荷是微觀空間內無法移動的原子構成的。

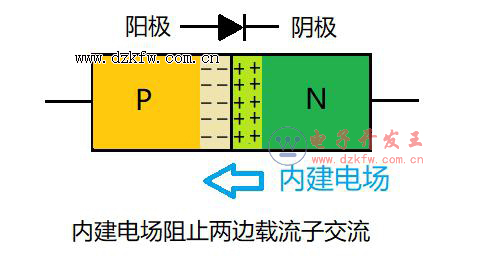

     空間電荷區形成一個內建電場，電場方向由N到P，這個電場阻止了后面的電子繼續過來填補空穴，因?yàn)檫@時P型區的負空間電荷是排斥電子的。電子和空穴的結合會越來越慢，最后達到平衡，相當于載流子耗盡了，所以空間電荷區也叫耗盡層。這時PN結整體還呈電中性，因?yàn)榭臻g電荷有正有負互相抵消。如圖2所示。



     圖2. PN結形成內建電場

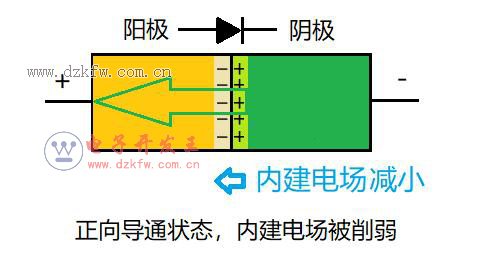

     外加正向電壓，電場方向由正到負，與內建電場相反，削弱了內建電場，所以二極管容易導通。綠色箭頭表示電子流動方向，與電流定義的方向相反。如圖3所示。



     圖3. 正向?qū)�通狀態

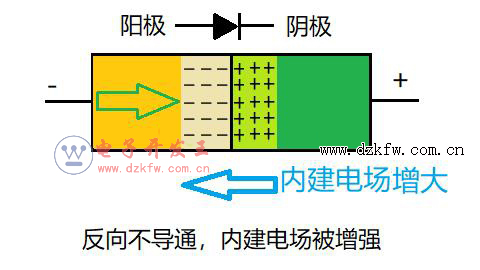

     外加反向電壓，電場方向與內建電場相同，增強了內建電場，所以二極管不容易導通。如圖4所示。當然，不導通也不是絕對的，一般會有很小的漏電流。隨著反向電壓如果繼續增大，可能造成二極管擊穿而急劇漏電。



     圖4. 反向不導通狀態

     圖5是二極管的電流電壓曲線供參考。



     圖5.二極管電流電壓曲線

     圖6形象的展示了不同方向二極管為什么能導通和不能導通，方便理解。



     圖6. 不同方向?qū)�通效果不�?/DIV>

     生活中單向?qū)�通的例子也不少，比如地鐵進站口的單向閘機，也相當于二極管的效果：正向?qū)�通，反向不�?dǎo)通，如果硬要反向通過，可能就會因?yàn)樘�大力“反向擊穿”破壞閘機了。
