背景知識

網孔電流法：網孔分析法是電路基本分析方法的一種，以網孔電流為待求變量，按KVL建立方程求解電路的方法。一般對于M個網孔，自電阻×本網孔電流 + ∑（±）互電阻×相鄰網孔電流 =∑本網孔中電壓升。

超網孔分析法的實質是：以網孔電流為變量，選擇獨立回路列寫KVL方程。在此，所選擇的獨立回路是電路的網孔。在這種情況下，若構成該網孔的支路含有電流源，則必須引入未知電壓u。如果在列寫KVL方程時，選擇避開電流源支路的回路，則可以不引入未知電壓u，該回路被稱為超網孔。

基爾霍夫電流定律也稱為節點電流定律，于1845年由德國物理學家G.R.基爾霍夫（Gustav Robert Kirchhoff，1824～1887）提出，內容是電路中任一個節點上，在任一時刻，流入節點的電流之和等于流出節點的電流之和。(又簡寫為KCL)

今日問題

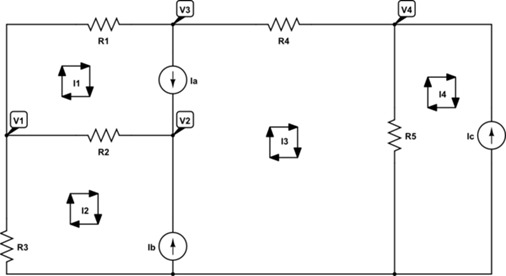

其中電壓節點已經標出來了，選取的網孔電流流向也畫出來了。然后就是列公式了。

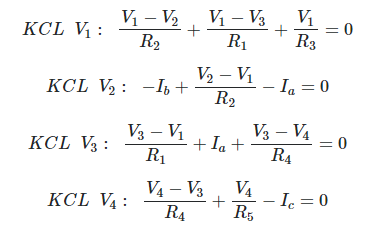

在我看來上面的公式列的應該是沒錯。我的下一個問題就是怎么得到網孔電流的等式，列不出來的原因是Ia和Ib兩個組成的超網孔，有這兩個在的話我不知道該如何得到網孔電流等式。
