一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始，怎樣才能讀懂它。其實電子電路本身有很強的規律性，不管多復雜的電路，經過分析可以發現，它是由少數幾個單元電路組成的。好象孩子們玩的積木，雖然只有十 來種或二三十種塊塊，可是在孩子們手中卻可以搭成幾十乃至幾百種平面圖形或立體模型。同樣道理，再復雜的電路，經過分析就可發現，它也是由少數幾個單元電路組成的。因此初學者只要先熟悉常用的基本單元電路，再學會分析和分解電路的本領，看懂一般的電路圖應該是不難的。

按單元電路的功能可以把它們分成若干類，每一類又有好多種，全部單元電路大概總有幾百種。下面我們選最常用的基本單元電路來介紹。讓我們從電源電路開始。

　　電子技術愛好者部喜歡搞一些電子小制作，既可在實踐中提高自已的技術水平和動手能力，又可取得實實在在的成果。當我們確定了一個小制作項目后，首先要看懂它的電路圖，這是進行小制作的前提。

　　一、什么是電路圖

　　電路圖又稱作電路原理圖，是一種反映電子設備中各元器件的電氣連接情況的圖紙。電路圖由一些抽象的符號、按照一定的規則構成。通過對電路圖的分析和研究，我們就可以了解電子設備的電路結構和工作原理。因此，看懂電路圖是學習電子技術的一項重要內容，是進行電子制作或維修的前提。

　　二、電路因由哪些要素構成

　　一張完整的.電路圖是由若干要素

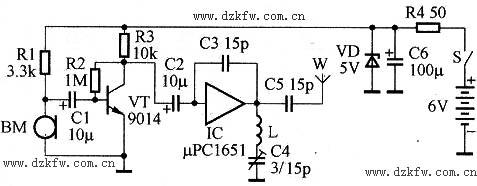

　　構成的，這些要素主要包括圖形符號、文字符號、連線以及注釋性字符等。下面我們通過圖1所示無線話筒電路圖的例子，作進一步的說明。

　　1.圖形符號

　　圖形符號是構成電路圖的主體。圖1為無線話筒電路圖中，各種圖形符號代表了組成無線話筒的各個元器件。例如小長方形表示電阻器，兩道短杠表示電容器，連續的半圓形表示電感器等。各個元器件圖形符號之間用連線連接起來，就可以反映出無線話筒的電路結構，即構成了無線話筒的電路圖。

圖1

　　2.文字符號

　　文字符號是構成電路圖的重要組成部分。為了進一步強調圖形符號的性質，同時也為了分析、理解和闡述

　　電路圖的方便，在各個元器件的圖形符號旁，標注有該元器件的文字符號。例如“R”表示電阻器，“C”表示電容器，“L”表示電感器，“VT”表示晶體管，“IC”表示集成電路等。

　　常用元器件的圖形符號和文字符號見附表。

　　3. 注釋性字符

　　注釋性字符也是構成電路圖的重要組成部分，用來說明元器件的數值大小或者具體型號。例如圖 1 中，通過注釋性字符我們即可知道，電阻器R1的數值為 3.3kΩ，電容器C1 的數值為 10μF，晶體管VT的型號為9014，集成電路IC的型號為 μ PCl651等。

　　三、電路圖的畫法規則

　　除了規定統一的圖形符號和文字符號外，電路圖還遵循一定的畫法規則。了解并掌握電路圖的一般畫法規則，對于看懂電路圖是必不可少的。

　　1. 電路圖的信號處理流程方向

　　電路圖中信號處理流程的方向一般為從左到右，即將先后對信號進行處理的各個單元電路，按照從左到右的方向排列，這是最常見的排列形式。例如圖1所示無線話筒電路圖，從左到右依次為話音信號接收 (BM)、音頻放大 (VT)、高頻振蕩與調制 (IC)等單元電路。

　　2. 連接導線

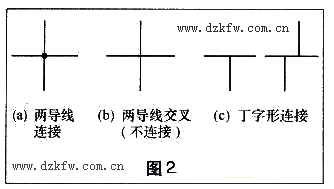

　　元器件之間的連接導線在電路圖中用實線表示。導線的連接與交叉如圖2所示，圖2(a)橫豎兩導線交點處畫有一圓點，表示兩導線連接在一起。圖2(b)兩導線交點處無圓點，表示兩導線交叉而不連接。導線的丁字形連接如圖2(c)所示。

　　3.電源線與地線

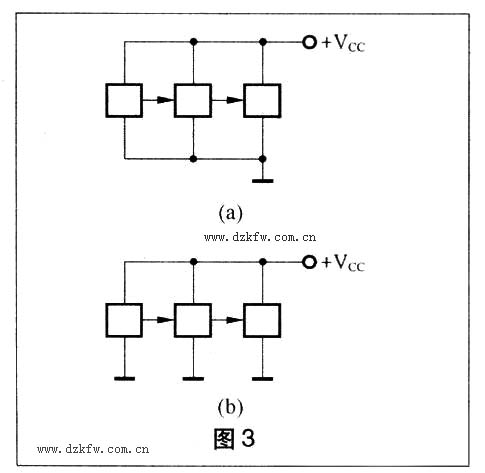

　　電路圖中通常將電源引線安排在元器件的上方，將地線安排在元器件的下方，如圖3(a)所示。有的電路圖中不將所有地線連在一起，而代之以一個個孤立的接地符號，如圖3(b)所示，應理解為所有地線符號是連接在一起的。

　　時應按圖4所示連接電源線和地線。

　　4.集成電路的畫法

　　集成電路內部電路-般都很復雜，包含若干個單元電路和許多元件，但在電路圖中通常只將集成電路作為一個元器件來看待，因此，幾乎所有電路圖中都不畫出集成電路的內部電路，而是以一個矩形或三角形的框圖表示之。

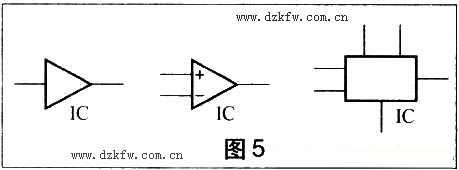

　　集成放大器、電壓比較器等習慣上用三角形框圖表示，其他集成電路習慣上用矩形框圖表示，如圖5所示。其左側為輸入端,右側為輸出端。

　　信號轉換為電信號。

　　(2)由晶體管VT等構成的音頻放大電路，其功能是對BM輸出的音頻信號進行放大。

　　(3)由集成電路IC等構成的高頻振蕩與調制電路，其功能是產生高頻載頻信號并完成調頻調制。

　　圖6所示為無線話筒電路原理方框圖。

　　3.分析電路工作過程

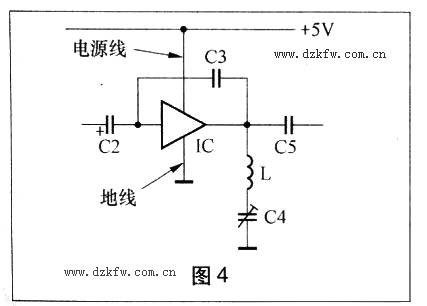

　　通常電路圖中不畫出集成運放以及數字集成電路的電源引線，因?yàn)檫@不影響分析電路功能，但分析電源電路和實際制作時不能忘記其電源引線。例如圖1中的集成電路IC，實際制作

　　四、看電路圖的方法與步驟

　　掌握了以上的基礎知識，就可以對電路圖進行完整的分析了。下面我們以圖1所示無線話筒電路圖為例，介紹看電路圖的基本方法與步驟。

　　1.判斷信號處理流程方向

　　根據電路圖的整體功能，找出整個電路圓的總輸入端和總輸出端，即可判斷出電路圖的信號處理流程方向。無線話筒的功能是將話音信號調制到高頻信號上發射出去，圖1電路圖中，話筒BM為總輸入端，天線W為總輸出端。從總輸入端到總輸出端即為信號處理流程方向，圖1為從左到右的方向依次排列。

　　2.劃分單元電路

　　一般來講，晶體管、集成電路等是各單元電路的核心元器件。因此，我們可以以晶體管或集成電路等主要元器件為標志，按照信號處理流程方向?qū)㈦娐穲D分解為若干個單元電路，并據此畫出電路原理方框圖。方框圖有助于我們掌握和分析電路圖。

　　圖1電路可分解為3個單元電路：

　　(1)由駐極體話筒BM等構成的話音信號接收電路，其功能是將話音

　　通過以上兩步分析，我們對無線話筒電路已有基本的了解，即可對照?qǐng)D1電路圖和圖6方框圖，對無線話筒電路原理作系統的分析。

　　電路工作過程如下：話音信號被駐極體話筒BM接收轉換為電信號后，通過耦合電容C1輸入到晶體管VT基極。R1為BM的負載電阻。晶體管VT等構成電壓放大器，將C1耦合過來的音頻信號放大后，經C2耦合輸出。R2為基極電阻，R3為集電極電阻。集成電路IC等構成高頻振蕩器，振蕩頻率由L、C4串聯諧振回路決定，C4是微調電容，用于調節振蕩頻率。C3為反饋電容。C2耦合過來的音頻信號對高頻振蕩信號進行頻率調制，調頻信號經C5耦合至天線W發射出去。

　　4.分析直流供電電路

　　電路圖中通常將電源安排在右側，直流供電電路按照從右到左的方向排列。圖1中，整機電路的直流工作電源是6V電池，R4、C6和穩壓二極管VD構成穩壓電路，以提高電路工作的穩定性。S為電源開關。

　　至此，無線話筒電路圖基本分析完畢。讀者可以靈活運用以上所述看圖知識和方法，通過實踐不斷提高自已的看圖本領。
