如何用電容延遲斷電?

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/1/4

提問者要求延時關燈電路延時約為10秒,并且電路越簡單越好,那么推薦使用三極管分立元件構成的簡易延時電路。這種電路簡單易制、成本低廉,不需調試即可工作。

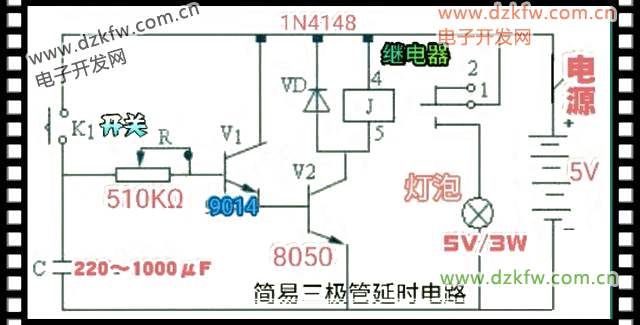

▲ 簡易三極管延時電路。

上圖為三極管構成的簡單延時電路。電路的延時時間由電阻R和電容C的實際標稱值決定。當按下開關K1時,5V電源對C快速充電,使C兩端的電壓接近5V,松開K1后,C將通過R及V1、V2的發射結放電。此時V1、V2獲得偏流而導通,于是繼電器線圈得電工作,其常開觸點閉合,5V燈泡得電點亮。隨著C的放電,其兩端電壓逐漸下降,當C兩端電壓小于V1、V2兩管發射結電壓之和(約1~1.2V)時,V1、V2截止,繼電器線圈失電,其常開觸點斷開,燈泡熄滅。

若電容C取220μF,通過調整R的阻值,即可獲得所需的延時時間。制作時,繼電器選用工作電壓為5V的。VD選用1N4148。三極管V1用常用的9014,V2用8050。K1用普通的微動開關。

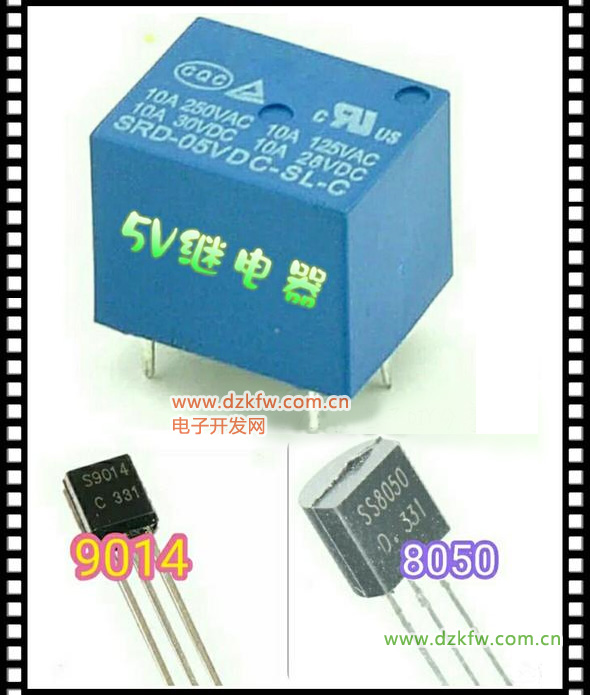

▲ 本電路用的繼電器及三極管的外形。

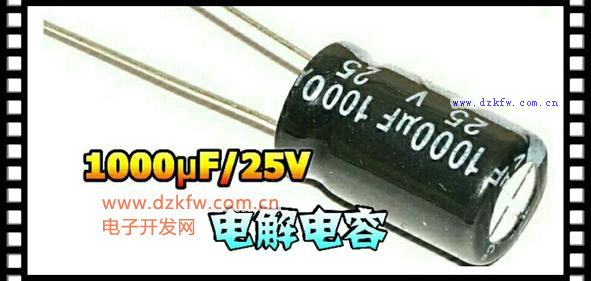

▲ 鋁電解電容的外形。

若想了解更多的電子電路知識,請關注電子開發網 公眾號,謝謝。
