15種運算放大器應用電路講解,電路圖 波形圖

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/9/11

本文簡單介紹一下:運算放大器的應用電路圖+波形圖,一次性解決。

主要是以下幾種:

  • 1、反相放大器
  • 2、同相放大器
  • 3、電壓跟隨器
  • 4、差分放大電路
  • 5、加法放大電路
  • 6、D類放大器
  • 7、張弛振蕩器
  • 8、相移振蕩器
  • 9、三角波發生器
  • 10、半波整流
  • 11、全波整流
  • 12、峰值檢波
  • 13、積分電路
  • 14、微分電路
  • 15、I-V轉換
  • 16、經典運放741內部框圖

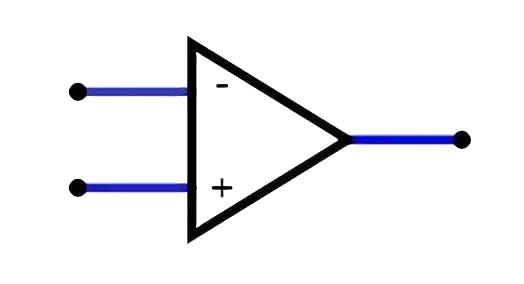

運放的最基本電路符號:



運放的最基本電路符號

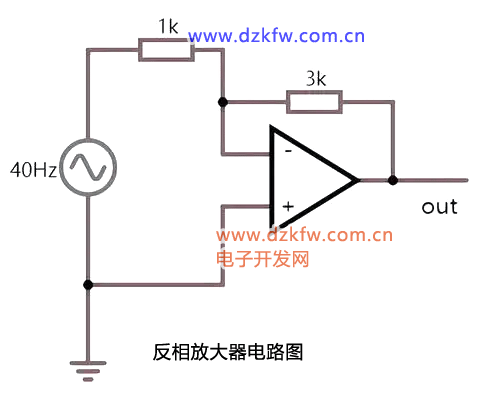

一、反相放大器電路圖

 反相放大器電路圖

反相放大器電路圖

反相放大器輸入輸出波形:

反相放大器輸入輸出波形

反相放大器輸入輸出波形

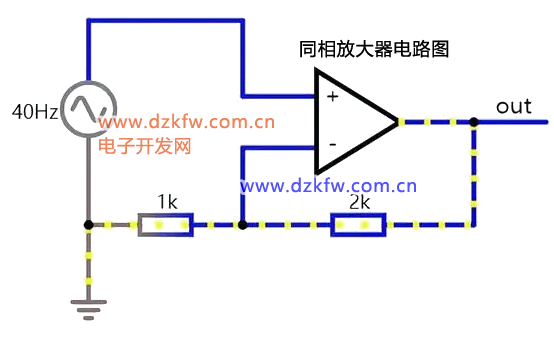

二、同相放大器電路圖



同相放大器電路圖

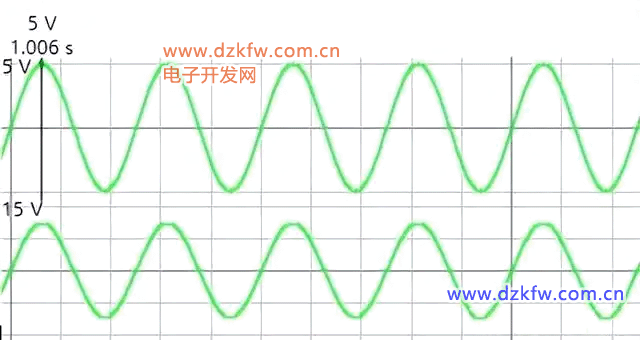

同相放大器輸入輸出波形:



同相放大器輸入輸出波形

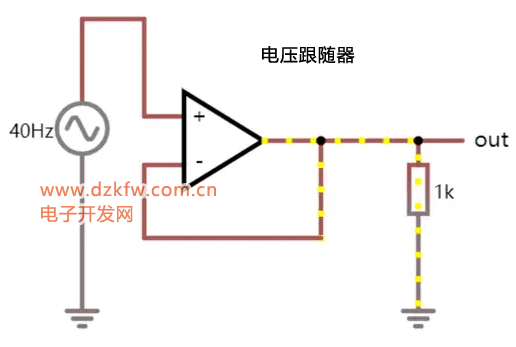

三、電壓跟隨器



電壓跟隨器

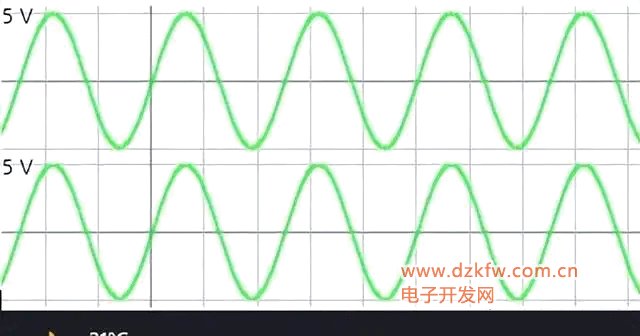

電壓跟隨器輸入輸出波形:



電壓跟隨器輸入輸出波形

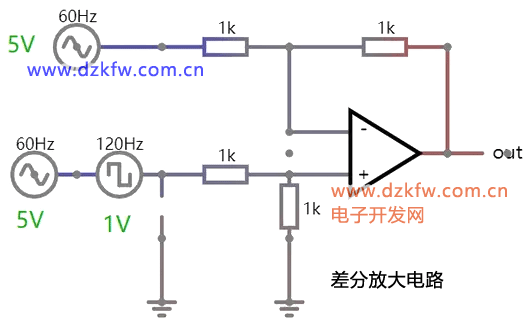

四、差分放大電路



差分放大電路

差分放大電路輸入輸出波形:



差分放大電路輸入輸出波形

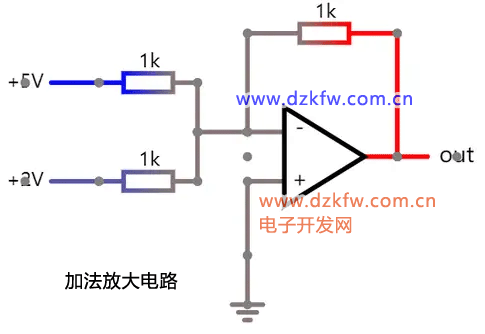

五、加法放大電路

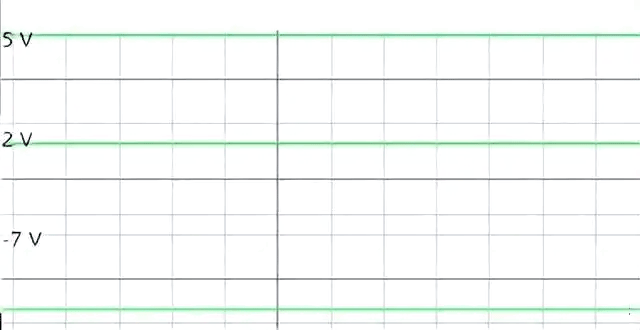

加法放大電路輸入輸出波形:

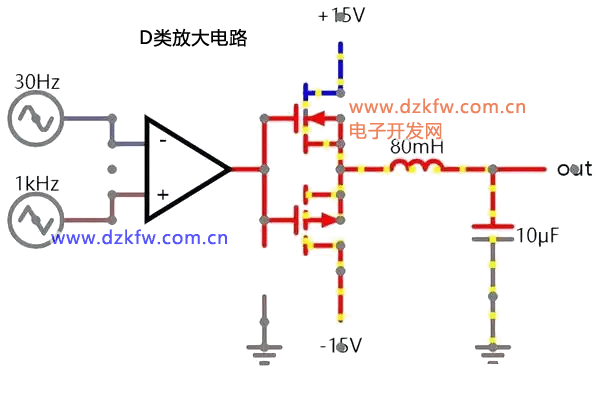

六、D類放大電路



D類放大電路

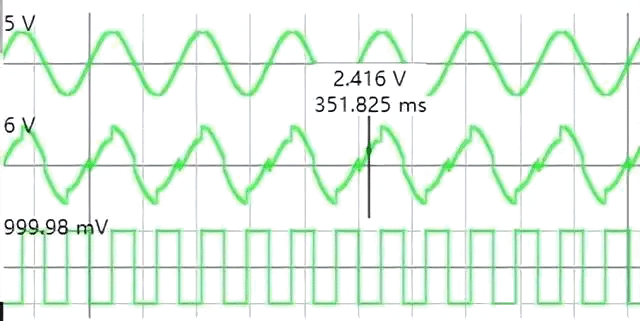

D類放大電路輸入輸出波形:



D類放大電路輸入輸出波形

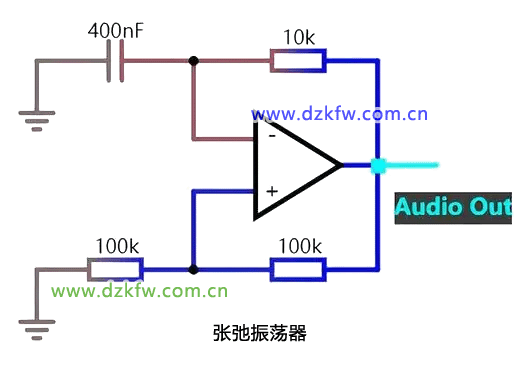

七、張弛振蕩器



張弛振蕩器

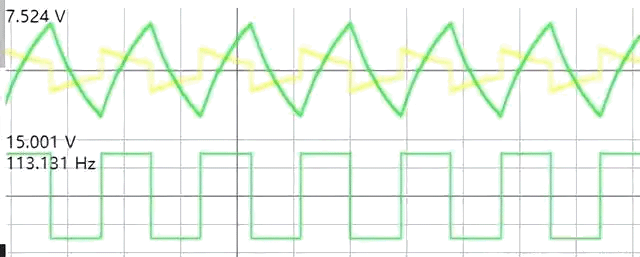

張弛振蕩器輸入輸出波形:



張弛振蕩器輸入輸出波形

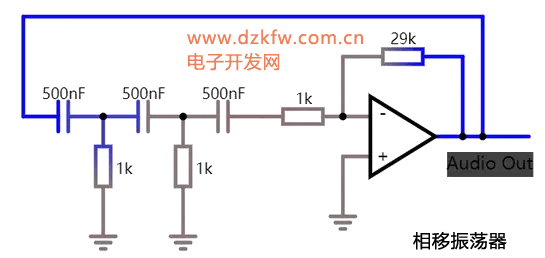

八、相移振蕩器



相移振蕩器

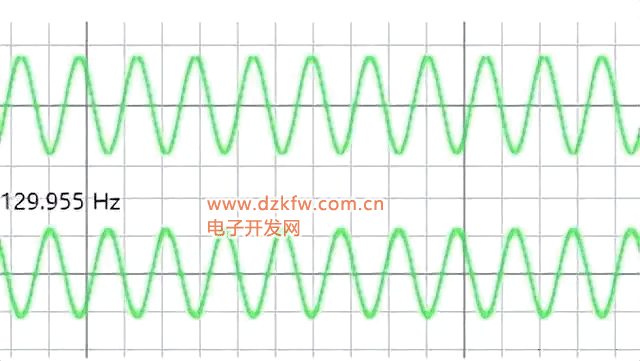

相移振蕩器輸入輸出波形:



相移振蕩器輸入輸出波形

九、三角波發生器



三角波發生器

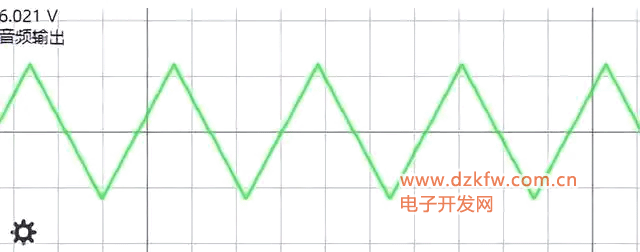

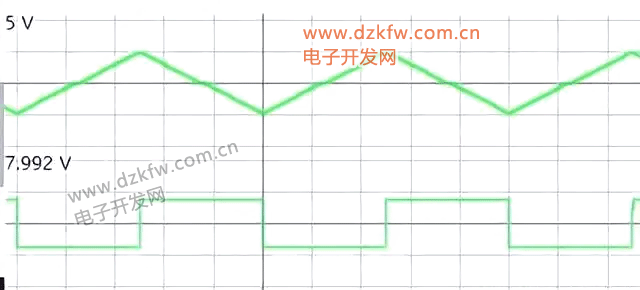

三角波發生器輸入輸出波形:



三角波發生器輸入輸出波形

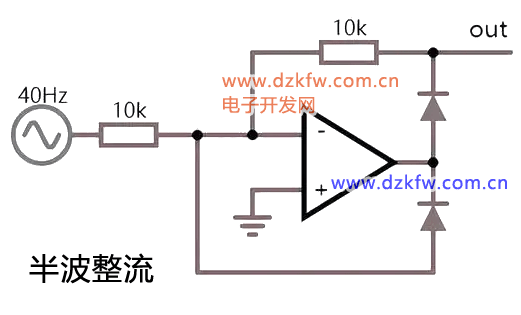

十、半波整流



半波整流

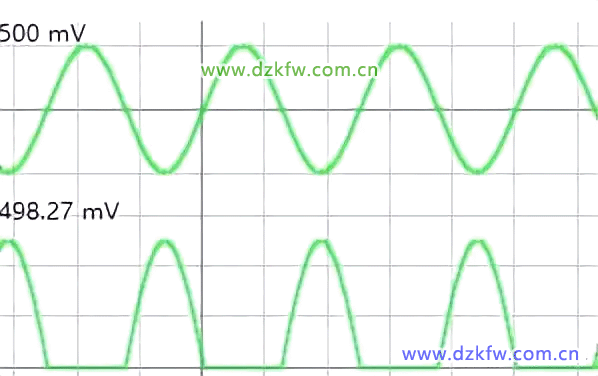

半波整流輸入輸出波形:



半波整流輸入輸出波形

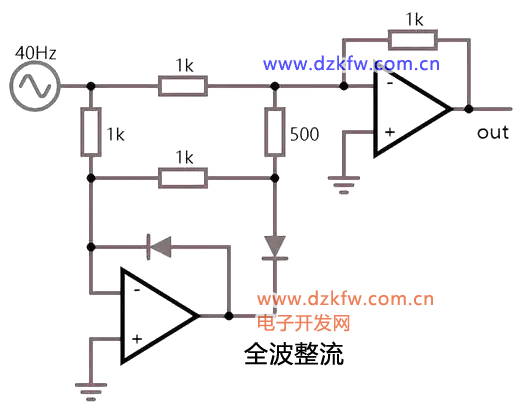

十一、全波整流



全波整流

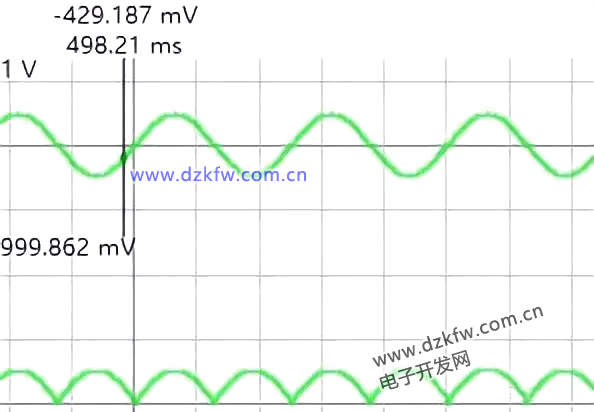

全波整流輸入輸出波形:



全波整流輸入輸出波形

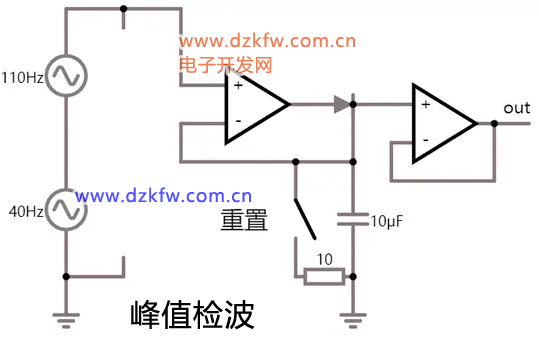

十二、峰值檢波



峰值檢波

峰值檢波輸入輸出波形:

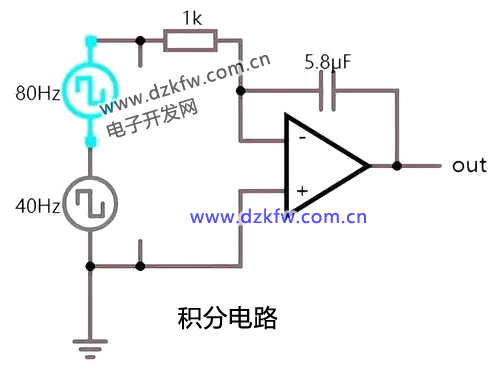

十三、積分電路



積分電路

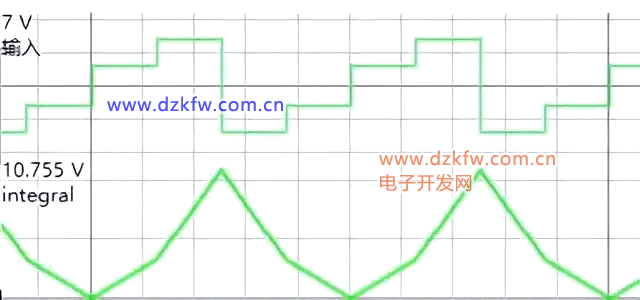

積分電路輸入輸出波形:



積分電路輸入輸出波形

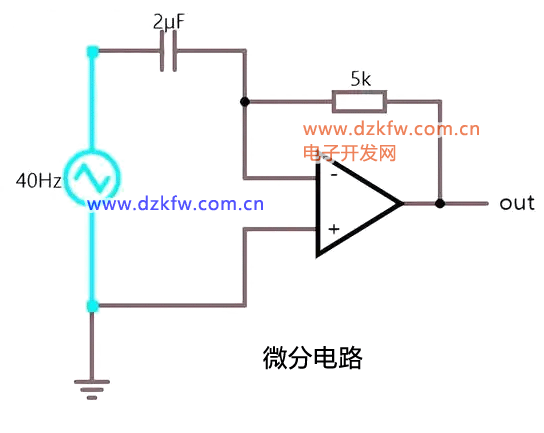

十四、微分電路



微分電路

微分電路輸入輸出波形:



微分電路輸入輸出波形

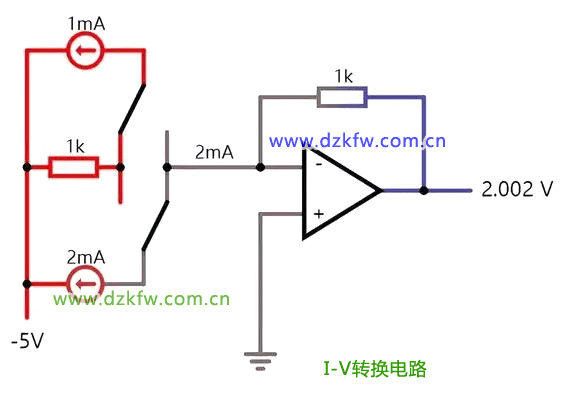

十五、I-V轉換



I-V轉換

I-V轉換輸入輸出波形:



I-V轉換輸入輸出波形

十六:經典運放的內部框圖741運放

經典運放的內部框圖741運放

經典運放的內部框圖741運放

Tags:運算放大器,電路圖,波形圖
責任編輯:admin
