SHENGMG板的 R13未接（實際是不好的，應該要接）。 R10是 150歐。ZD4 是 4.3V 的。

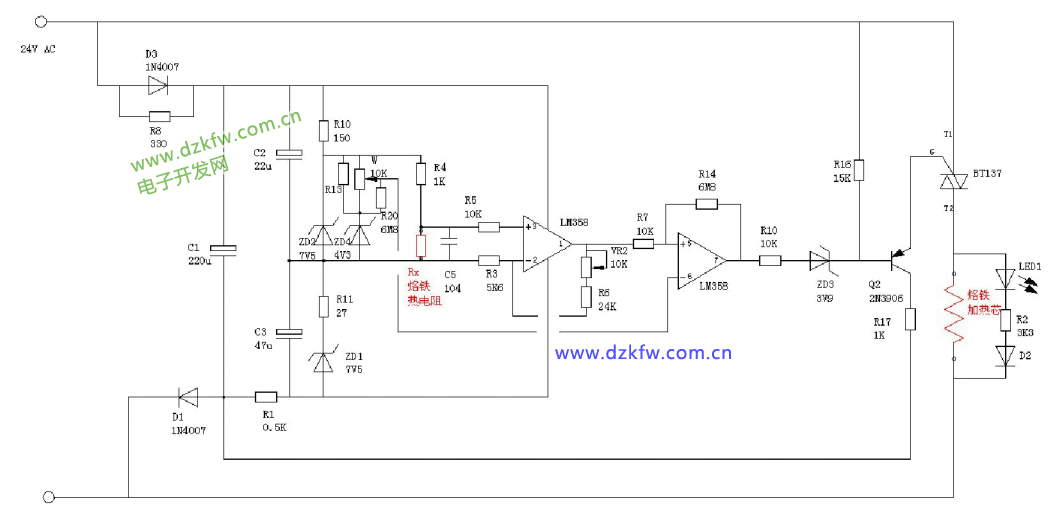

　　原理分析：由雙向可控硅 BT137控制對烙鐵芯中加熱絲的通電，由烙鐵芯的熱電阻 Rx 反饋溫度。溫度檢測是通過電壓比較來實現， ZD2提供穩壓電壓，通過 R4、Rx分壓。烙鐵溫度越高，熱電阻 Rx 越大， Rx上的電壓越大。

　　Rx上的電壓被第一個 LM358放大，放大倍數由微調電阻 VR2控制。再進入第二個 LM358進行電壓比較。 ZD2和 ZD4之間提供設定電壓，由電位器 W控制。我們通過調節 W，來設定焊臺的溫度。溫度低時， Rx 上電壓不高，第二個 LM358輸出為負電壓， Q2導通， BT137 導通，對芯加熱。達到設定溫度時，第二個 LM358輸出為正電壓， Q2截止，BT1 37 截止，停止加熱。注意，這里 ZD2和 ZD1給 LM358提供正負電壓，相當于是雙電壓供電， ZD2 的正極可認為是零點。 R8的作用是：觸發 BT137導通。C2上的電壓通過 R8、BT137的 T1 端、BT13 7 的 G端、Q2、R17，再回到 C2，這樣使 BT137控制端 G導通，從而 BT137的 T2、 T1端得以導通。

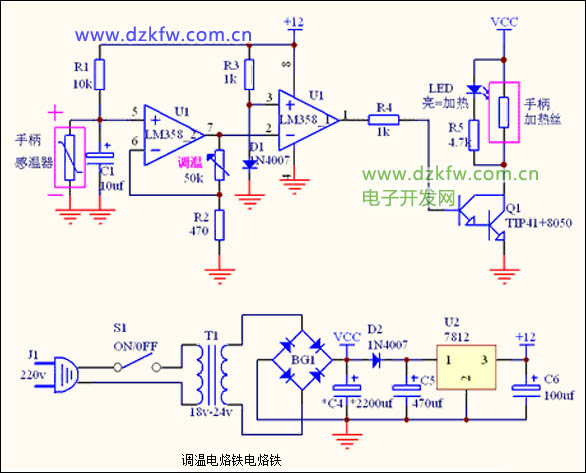

網上一些936電烙鐵電路圖：
