一、直流電橋

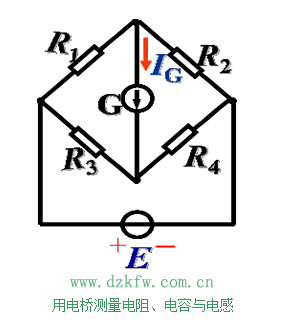

1. 電路

2. 工作原理

當檢流計 G 中無電流流過時，電橋達到平衡。

電橋平衡的條件為 R 1 R 4 = R 2 R 3

設 R 1 = R x 為被測電阻，則 Rx=(R2/R4)R3

測量時，先將比臂調到一定比值，然后再調節較臂直到 電橋平衡為止。

最常用的單臂直流電橋 ( 惠斯登電橋）用來測量約 1 W 到 0.1M W 電阻。

二、交流電橋

交流電橋用來測量電容和電感。

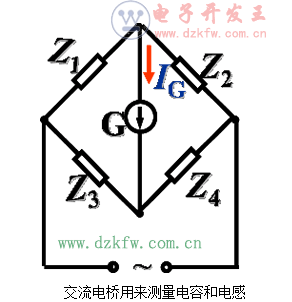

1. 電路

2. 工作原理

交流電橋平衡的條件為 Z 1 Z 4 = Z 2 Z 3 , 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ，ф１＋ф４＝ф２＋ф３。

為使平衡容易調節，常將兩個橋臂設計為純電阻。

（ 1 ）當選 Z 2 和 Z 4 為純電阻時，則 Z 1 和 Z 3 必須同為電感性 或電容性。

（ 2 ）當選 Z 2 和 Z 3 為純電阻時，則 Z 1 和 Z 4 必須一個為電感 性，而另一個為電容性。

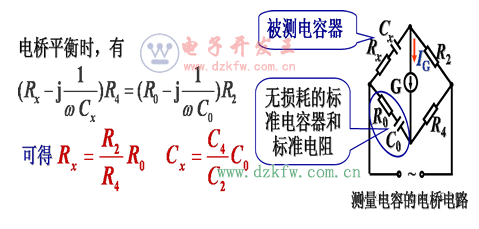

1.電容的測量

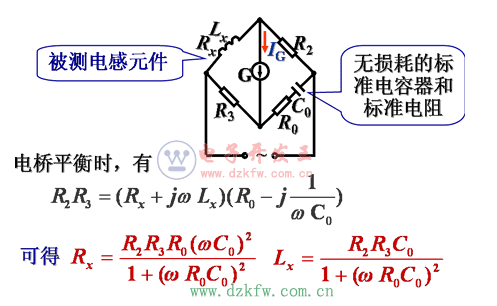

2. 電感的測量
