936焊臺電路原理圖,936型電烙鐵溫控板原理圖和PCB分享

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/4/12

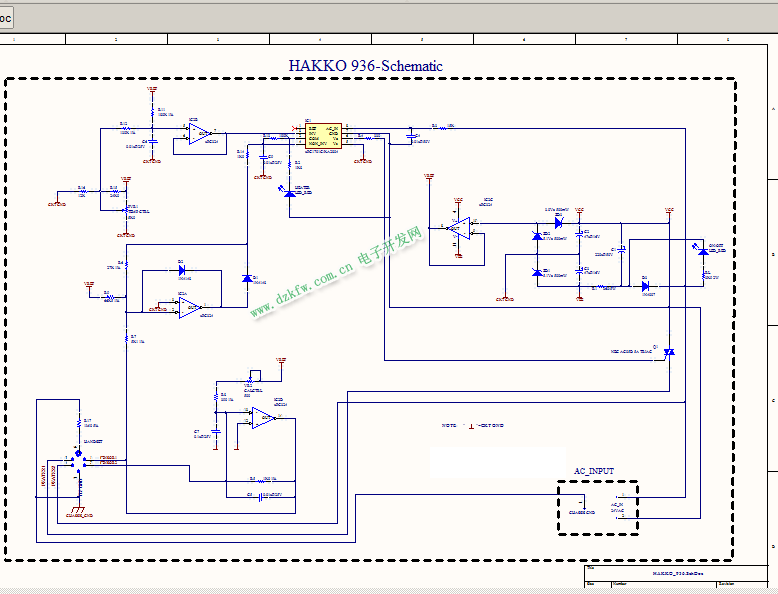

Altium Designer畫的936型電烙鐵溫控板原理圖和PCB圖如下:







Comment Description Designator Footprint Quantity Value 立創編號
24VAC POWER AC_IN AC_IN 1
-
220uF/50V Polarized Capacitor  (Radial) C1 CAP_POL_5mm 1 220uF/50V C45105
47uF/16V Polarized Capacitor  (Radial) C2, C3 CAP_POL_2.5mm 2 47uF/16V C43352
0.01uF/50V Capacitor C4 CAP_5.05mm 1 0.01uF/50V C3766
0.01uF/25V Capacitor C5, C6, C9 CAP_5.05mm 3 0.01uF/25V C3766
0.1uF/25V Capacitor C7 CAP_5.05mm 1 0.1uF/25V C19355
CHASSIS GND
CHASSIS GND CHASSIS_GND 1
-
1N4148 Default Diode D1, D2 DO-35 2
C14516
1N4007 Default Diode D3 DO-41 1
C84643
PLT-165-R
HANDSET HANDSET - metal 1
-
LED_RED Typical RED GaAs LED HEATER, ON/OFF LED 2
C87271
uPC1701C/A2804L TRIAC DRIVER IC1 uPC1701C 1
C98814
LM324L Quar Amplifier IC2 UPC324C 1
C71098
TEMP CTRL Potentiometer PVR1 RK09L1140A65 1 5K0 -
BTA08-600CRG Silicon Bidirectional  Triode Thyristor Q1 TRIAC 1
C9102
360/5W Semiconductor  Resistor R1 RES_2W 1 360/5W C61342
1K8 Semiconductor  Resistor R2 RES_1/4W 1 1K8 C58672
15K Semiconductor  Resistor R3 RES_1/4W 1 15K C58617
330 Semiconductor  Resistor R4 RES_1/4W 1 330 C58608
1K0 1% Semiconductor  Resistor R5 RES_1/4W 1 1K0 1% C57435
27K 1% Semiconductor  Resistor R6 RES_1/4W 1 27K 1% C58657
5K1 1% Semiconductor  Resistor R7 RES_1/4W 1 5K1 1% C58591
390 1% Semiconductor  Resistor R8 RES_1/4W 1 390 1% C58646
66K5 1% Semiconductor  Resistor R9 RES_1/4W 1 66K5 1% -
180K 1% Semiconductor  Resistor R11 RES_1/4W 1 180K 1% C58666
130K 1% Semiconductor  Resistor R12 RES_1/4W 1 130K 1% -
100K Semiconductor  Resistor R13 RES_1/4W 1 100K C58597
1K0 Semiconductor  Resistor R14 RES_1/4W 1 1K0 C57435
24K0 Semiconductor  Resistor R15 RES_1/4W 1 24K0 C58660
12K Semiconductor  Resistor R16 RES_1/4W 1 12K C58670
1M0 5% Semiconductor  Resistor R17 RES_1/4W 1 1M0 5% C58596
3K9 2W Semiconductor  Resistor RL RES_2W 1 3K9 2W C58654
CALCTRL Potentiometer VR2 Bournes_3362P 1 500 C81262
5.1Vz 500mW Zener Diode ZD1, ZD2 DO-35 2
C2512
3.0Vz 500mW Zener Diode ZD3 DO-35 1
C2506

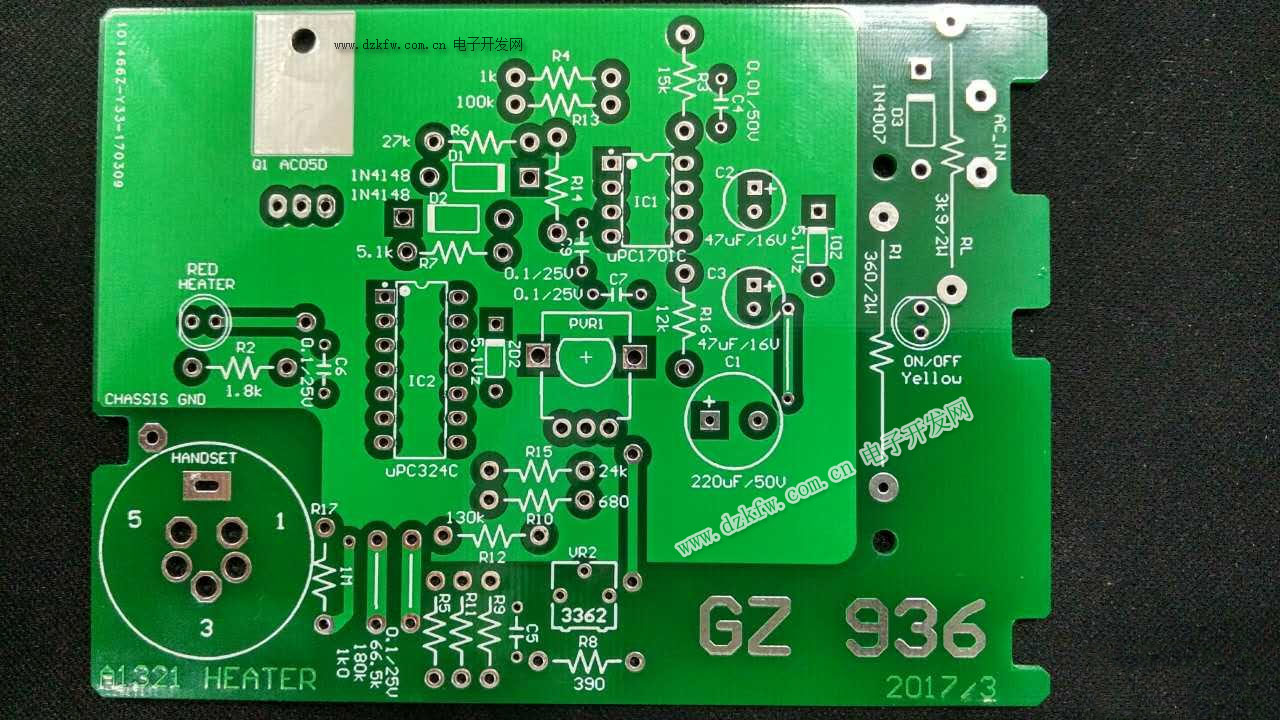

936型電烙鐵溫控板原理圖和PCB
www.www84811.com/jichu/UploadFiles_6678/202404/2024041212573342.zip

Tags:936焊臺,電路原理,原理圖,電烙鐵
