一、刀開關的分類和主要技術參數
1、分類
1）按極數分有單極、雙極和三極三種；
2）按操作方法分有直接手柄操作、杠桿操作和電動操作三種；
3）按合閘方向分有單投和雙投兩種。
2、主要技術參數
刀開關的主要技術參數有額定電壓、額定電流、通斷能力、機械壽命和電氣壽命。
二、常用刀開關
1、HK系列開啟式負荷開關（又稱閘刀開關）

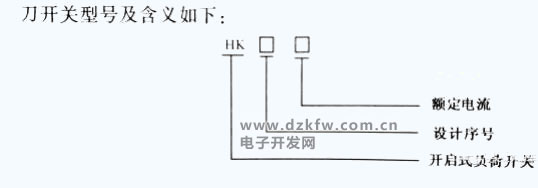

1）型號及含義


2）結構

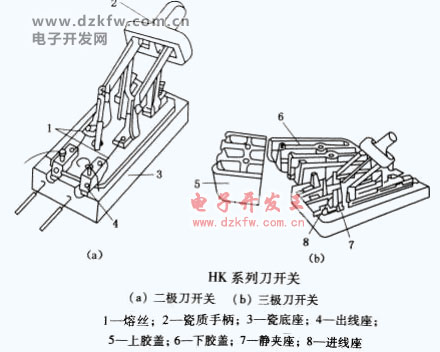

下圖為HK系列刀開關結構圖，該開關由閘刀、熔絲、接線座、膠蓋及瓷底座等組成。膠蓋的作用是防止操作人員觸及帶電部分；防止電弧飛出膠蓋外灼傷操作人員；防止金屬物件掉落在閘刀上產生極間短路；并且將各極隔開，防止極間飛弧導致電源的短路。


3）使用

閘刀開關沒有滅弧裝置，僅利用膠蓋遮護防止電弧灼傷人手，因而不宜帶負荷操作。若需要帶一般性負荷操作時，動作要快，使電弧盡快熄滅。二極開關適用于低壓小電流的照明、電熱控制回路；三極開關適用于3kW以下小型電動機手動不頻繁操作的直接啟動和分斷，但其額定電流應為電動機額定電流的2.5倍以上。

4）安裝

閘刀開關必須垂直安裝，接通狀態時，手柄應朝上；切斷狀態時，手柄應朝下。不能倒裝或平裝，以防止手柄自動或因無明顯合斷標志產生誤合閘事故。電源進線應接在靜觸頭端的進線座上，用電設備接在下面熔絲的出線座上。接線時進出線不能接反，防止更換熔絲時發生觸電事故。

2、HH系列封閉式負荷開關（又稱鐵殼開關）

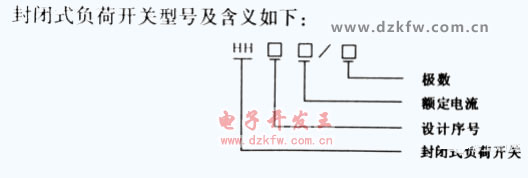

1）型號及含義

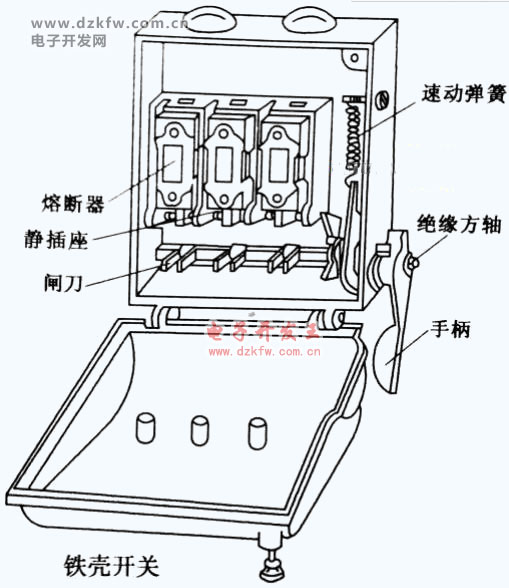

（1）下圖為HH系列封閉式負荷開關的結構圖，該開關主要由觸頭及其滅弧系統、熔斷器、操作機構等三部分共同裝在一個防護鐵殼內構成。鐵殼開關是在閘刀開關的基礎上改進的，滅弧性能和操作性能都優于閘刀開關。

（2）鐵殼開關的手柄轉軸與底座之間裝有一個速斷（合）彈簧，當拉或推手柄進行分合閘時，只要轉軸轉到一定的角度，彈簧力就能使閘刀快速地與夾座分離或接通，以達到減小電弧，保護閘刀刀片的目的。

（3）鐵殼開關內裝有熔斷器，起短路保護作用。其操作機構裝有機械連鎖裝置，使蓋子打開時不能合閘，合閘后蓋子不能打開，以保證用電安全。


3）特點

采用儲能分合閘方式，提高了分合閘速度，降低了觸頭系統的電氣磨損，延長了開關使用壽命；設置了連鎖裝置，保證開關在合閘狀態，開關蓋不能開啟，開關蓋開啟時不能合閘，保證了使用的安全性。
4）安裝

鐵殼開關應垂直固定安裝，接線時電源線應接在夾座上不與熔斷器直接相連的接線座上，這樣閘刀開關分斷后，用電設備和熔斷器都不帶電，以保證檢修安全。鐵殼開關的外殼應可靠接地或接零。

5）使用

鐵殼開關用來控制一般電熱、照明電路時，開關的額定電流按各電路的額定電流來選擇。鐵殼開關不帶過載保護，只有熔斷器作短路保護，因此很可能因一相熔斷器熔斷而導致電機缺相運行，所以不宜采用該開關來控制大容量的電動機。鐵殼開關使用時不允許隨意放在地上，也不允許面對著開關進行操作，以免萬一發生故障而開關又分斷不了短路電流時鐵殼損壞傷人。

3、HD型低壓隔離刀開關

1）使用

HD型隔離刀開關沒有滅弧罩，不可以帶負荷操作，只能與低壓斷路器配合使用。只有當低壓斷路器切斷電源后，才允許操作隔離刀開關。

2）結構

隔離刀開關由操作手柄、動觸刀、靜觸刀、靜觸座、接線端子絕緣底座板等構成。

3）作用

隔離刀開關的作用是隔離電路，使電路有明顯的斷開點。

4、HR系列熔斷器式刀熔開關

1）結構

一種是將刀開關和熔斷器組裝在一起；另一種是直接用有較高分斷能力的RTO系列有填料式熔斷器作動觸刀，制成兩斷口并帶有滅弧室的刀熔開關。

2）用途

熔斷器式刀開關適用于交、直流低壓電路，負荷小于600A的配電網絡中，用于分、合電路，并具有過負荷和短路保護的作用。

三、選用刀開關注意事項

1、選用膠蓋閘刀開關，普通負載可以按額定電流，電動機負載應不小于3倍額定電流。

2、選用鐵殼開關，一般負載按額定電流，電動機負載一般按額定電流的2~2.5倍。

3、鐵殼開關外殼應可靠接地，防止意外漏電使操作者發生觸電事故。

4、鐵殼開關接線時，應使電流先經過刀開關，再經過熔斷器，然后進入用電設備。
