電工接線工藝_電工接線方法和標準_電工接線方法圖解

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-02-23

1、 緊固接線用力要適中,防止用力過大將螺栓螺母滑扣,發現已滑扣的螺栓螺母及時更換,嚴禁將就作業。
2、 用螺絲刀緊固或松動螺絲時,必須用力使螺絲刀頂緊螺絲,然后再進行緊固或松動,防止螺絲刀與螺絲打滑,造成螺絲損傷不易拆裝,尤其是掛箱內的常用空開。
3、 發現難于拆卸的螺栓螺母,不要魯莽行事,防止造成變形更難于拆卸,應給予適當敲打,或加螺絲松動劑、稀鹽酸等稍后再進行拆卸。
4、 不要用老虎鉗緊固或松動螺栓螺母,以防造成損壞,用活口扳手時要調整好開口,防止將螺栓螺母損壞變形,造成不易拆裝。
5、 同一接線端子允許最多接兩根相同類型及規格的導線。
6、 易松動或易接觸不良的接線端子,導線接頭必須以“?”型緊固在接線端子上,增加接觸面積及防止松動。
7、 導線接頭或線鼻子互相連接時,中間嚴禁加裝非銅制或導電性能不好的墊片。
8、 導線接頭連接時,要求接觸面光滑且無氧化現象,接線鼻子或銅排相接時,可在接觸表面清理干凈后涂抹導電膏,然后再進行緊固。
9、 接臨時線時,單根導線軟線的要求接線頭對折一次,然后接到空開下口;單芯硬線要以“?”型接到空開下口。
10、 30KW及以上電機接線,要求電機出線和連接電機的電纜導線之間不允許跨接導電性能不好的墊片,如鍍鋅螺母、平墊、彈簧墊等。
11、 使用絕緣膠帶纏繞電纜或其他要保護絕緣的設備時,絕緣層要以壓置1/2的比例從一端纏繞到另一端,且至少往返一來回。

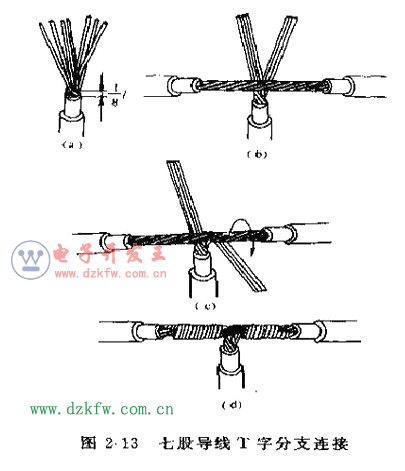

電工接線方法圖解,七股導線T字分支連接

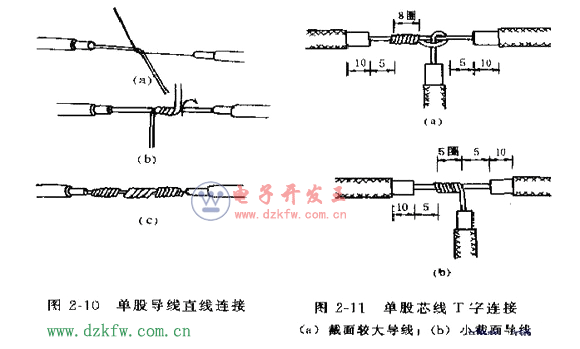

電工接線方法圖解,單股導線直線連接,單股芯線T字連接

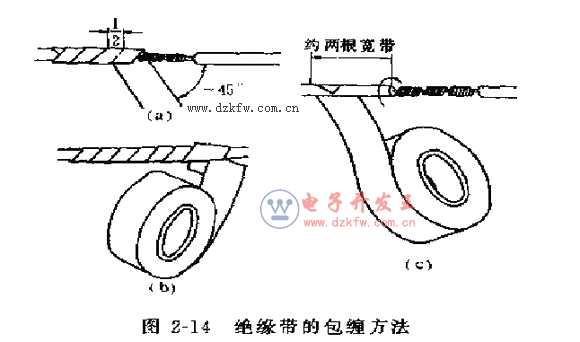

電工接線圖解,絕緣膠帶的纏繞方法,絕緣膠帶的包纏方法

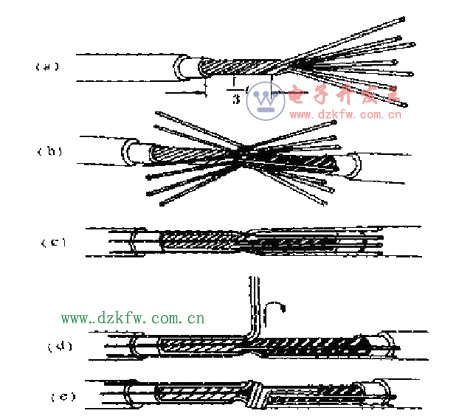

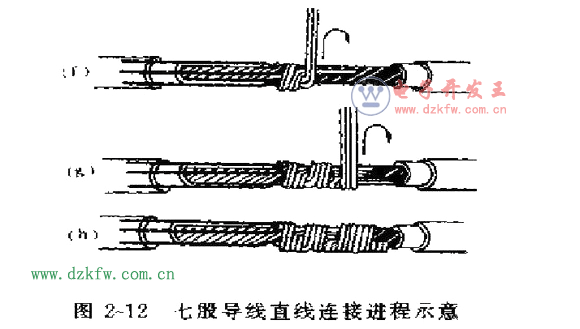

七股導線直線連接進程示意

兩股導線的連接纏繞方法

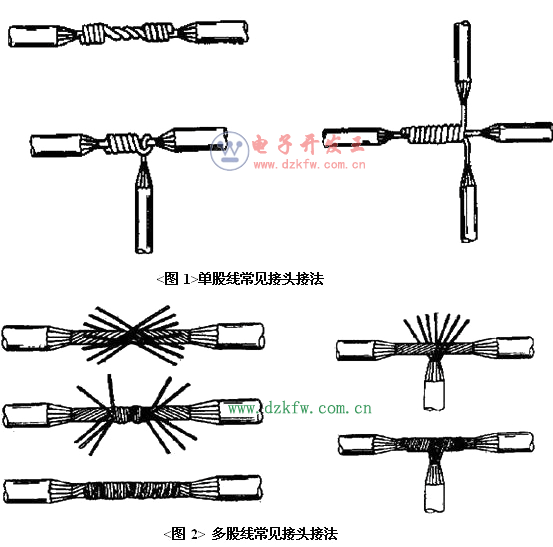

單股導線常見接頭接法,多股導線常見接頭接法,導線連接方法

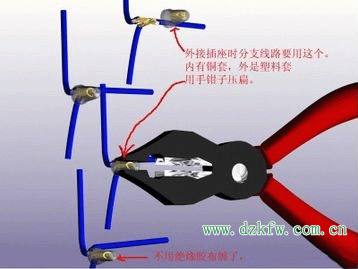

不用膠帶,使用壓線帽的導線連接方法
