多股銅芯電線接法圖解,7股電線接法圖解

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-07-07
以7股銅芯線為例說明多股銅芯導線的接線方法:

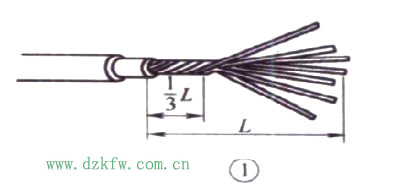

1)先將剝去絕緣層的芯線頭散開并拉直,再把靠近絕緣層1/3線段的芯線絞緊,


然后把余下的2/3芯線頭按圖示分散成傘 ,并將每根芯線拉直。

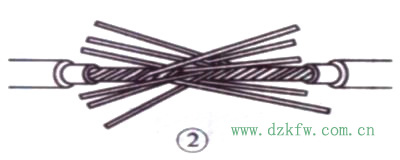

2)把兩傘骨狀線端隔根對叉,必須相對插到底。

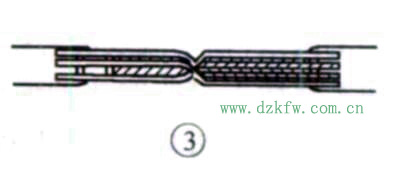

3)捏平叉入后的兩側所有芯線,并應理直每股芯線和使每股芯線的間隔均勻;同時用鋼絲鉗鉗緊叉口處消除空隙。

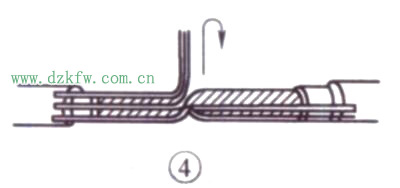

4)先在一端把鄰近兩股芯線在距叉口中線約3根單股芯線直徑寬度處折起,并形成90°

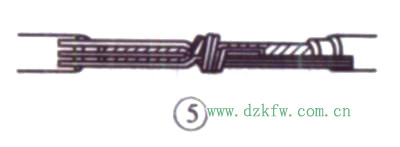

5)接著把這兩股芯線按順時針方向緊纏2圈后,再折回90°并平臥在折起前的軸線位置上。

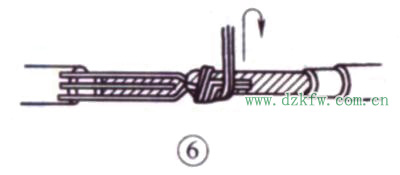

6)接著把處于緊挨平臥前鄰近的2根芯線折成90°,并按步驟⑤方法加工。

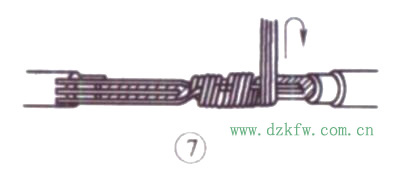

7)把余下的3根芯線按步驟⑤方法纏繞至第2圈時,把前4根芯線在根部分別切斷,并鉗平;

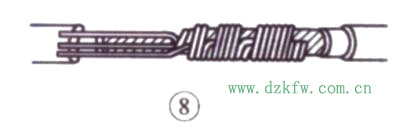

接著把3根芯線纏足3圈,然后剪去余端,鉗平切口不留毛刺。
