遙控電路分為兩部分：發射部分和接收部分。
　　

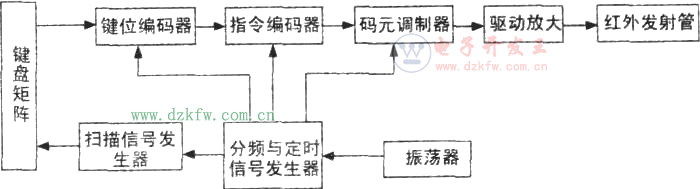

　　1、發射部分：紅外遙控發射器由鍵盤矩陣、遙控專用集成電路、驅動電路和紅外發光二極管三部分電路組成，結構如下圖所示。

　　當有鍵按下時，系統延時一段時間（防止干擾），然后啟動振蕩器，鍵編碼器取得鍵碼然后從ROM中取得相應的指令代碼（由0和1組成的代碼），遙控器一般采用電池供電，為了節省電量和提高抗干擾能力，指令代碼都是經32—56KHz范圍內的載波的調制后輸出到放大電路，驅動紅外發射管發射出940nm的紅外光。當發送結束時振蕩器也關閉，系統處于低功耗休眠狀態
　　

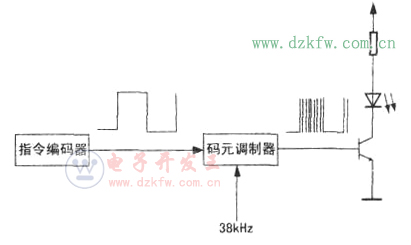

　　下圖是載波調制示意圖，載波的頻率調制頻率在不同的場合會有不同，不過家用電器多采用的是38KHz的，也就是用455KHz的振蕩器經12分頻得到的。

　　
　　現有的紅外遙控包括兩種方式：
　　
　　PWM（脈沖寬度調制）和PPM(脈沖位置調制）。兩種形式編碼的代表分別為NEC和PHILIPS的RC-5。
　　
　　PWM(脈沖寬度調制)：以發射紅不發射載波為“O”，從不發射載波到發射載波為“1”，周期長度時一定的。
　　
　　(1)NEC標準：
　　
　　此標準下共有兩種編碼，一種是全碼：引導碼+系統碼（8位）+系統碼的反碼+功能碼（8位）+功能碼反碼，另一種是簡碼=引導碼+結束位。
　　
　　引導碼用來通知接收器其后為遙控數據，系統碼用來區分是哪一機型的數據，接收端依此來判斷后續的數據是否為須執行的指令。功能碼用來區分是哪一個鍵被按下，接收端根據功能碼做出應該執行什么動作的判斷。簡碼是在持續按鍵時發送的碼。它告知接收端，某鍵是在被連續地按著（最常見的就是音量和頻道的控制方式）。
　　
　　為了提高編碼的可靠性，NEC標準規定系統碼、功能碼后分別接著傳送其反碼，供誤碼校驗用。
　　

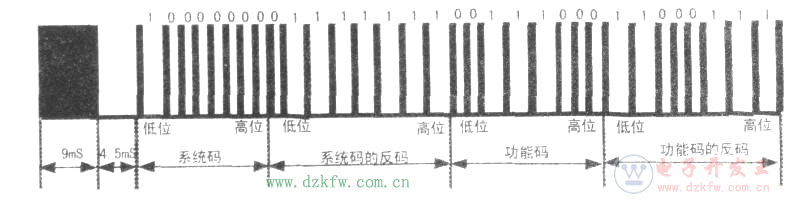

　　在下圖中表示的就是一個全碼，它的構成是：9ms的高電平和4.5ms的低電平組成的引導碼+碼值為00000001的系統碼+系統碼的反碼11111110+碼值為00011100的功能碼+功能碼的反碼11100011。（注意紅外遙控是先輸出低位的）當某鍵的按鍵時間超過108ms時就會輸出簡碼，直到釋放此鍵。

　　uPD6121在455kHz振蕩器下的，不同的芯片會有不同。
　　
　　(2)PHILIPS的RC-5標準：
　　
　　此標準下沒有簡碼，一個全碼=起始碼’11’+控制碼（1位）+系統碼(5位)+功能碼（6位），當點按時，控制碼在O和1之間切換，如果長按，則控制碼不變，一直發送全碼。
　　

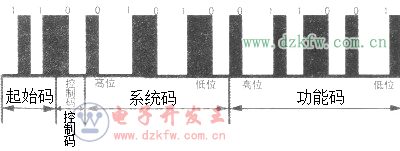

　　下圖中的全碼構成是：兩位起始碼11+控制碼0+5位系統碼01010+6位功能碼011001。（注意此標準下高位先輸出），當再次按動此鍵時控制碼變為1，其他不變。

　　圖中的時間和編碼是以SAA3010在455kHz振蕩器下的。
　　
　　2、接收部分：
　　
　　接收部分是由下圖幾個部分組成的，但在實際應用中，圖中所有電路都集成在一個電路中，也就是我們常說的一體化紅外接收頭，一體化接收頭按載波頻率不同，型號也不一樣，購買時需加注意。還有一點需要注意的就是，由于與CPU接口的問題，大部分接收電路都是反碼輸出的，也就是說當沒有紅外信號時輸出為1．有信號時輸出為0。
