本遙控開關工作可靠、調試簡單，可實現九路控制。用以對各種家用電器和需要多路控制的裝置進行遙控。整個電路由發射和接收兩部分組成。
　　
　　紅外遙控開關的發射電路
　　

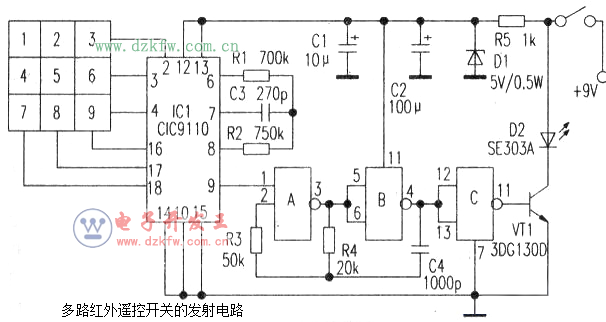

　　如下圖所示，編碼由一塊脈沖式電話號碼撥號集成電路CIC9110完成。當按下“1—9”任一鍵時，專用脈沖發生器由其⑨腳輸出對應的高電平脈沖，其速度可達20個／秒。這些脈沖直接送至A的①腳，控制由A、B門組成的門控振蕩器，其振蕩頻率約為38kHz，再經C門緩沖推動VT1，由紅外發光管向外發射已調制過的紅外脈沖信號。


　　
　　紅外遙控開關的接收電路
　　

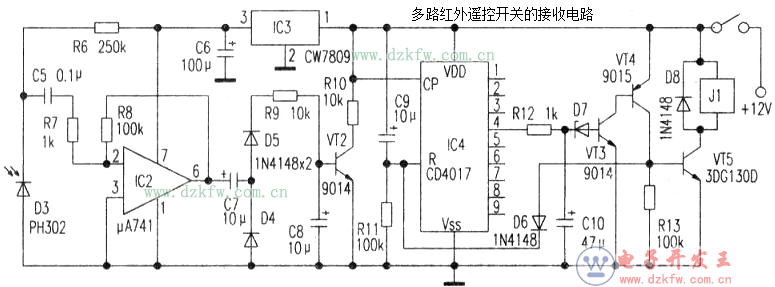

　　如下圖所示（只畫出一路控制電路），接通電源，D3將接收到的紅外脈沖轉變為微弱電信號，經運放IC2放大后，由其⑥腳輸出原編碼信號，D5、D4及R、C構成脈動整流電路．IC2是完成多路控制的主要器件。下面舉例說明。

　　
　　當D3接收到4個脈沖時，VT2飽和導通4次，其集電極向IC4的CP端輸入4個計數脈沖(IC4為一十進制計數／脈沖分配器)，此時經IC4計數及譯碼后，其④端恒高，經R12、CIO短延時，穩壓管D7被擊穿，VT3、VT4，導通，高電平經D6加至IC4的R端，使其復位，同時VT5瞬間導通。在導通瞬間，VT5為J1繞組提供一電流而使其觸點吸合，通過J1觸點接通被控負載的電源。J1為新型雙穩記憶自鎖繼電器，其觸點可依靠內部機械保持鎖定狀態而無需電源。當再次按動發射機4號鍵時，接收機又重復上述工作過程，J1觸點釋放。值得注意的是，雖然IC4的①。③端也輸出高電平(約50mV)，但由于R12、Cl0的延時作用，不足以使穩壓管擊穿，故會使1、2、3路動作，而只有某端恒高時才能觸發后面的電路，這就是本遙控器的關鍵所在。
　　
　　元件選擇
　　
　　電路中的3DG130D、9014、9015等三極管，其β值大于100均可使用；D7為2V/0.5W齊納二極管；電容除標明為電解電容者外均用瓷片電容；電阻為1/16W的金屬膜電阻器；J1選用國產新型ZS-OIF自鎖繼電器。其余元件無特殊要求。
