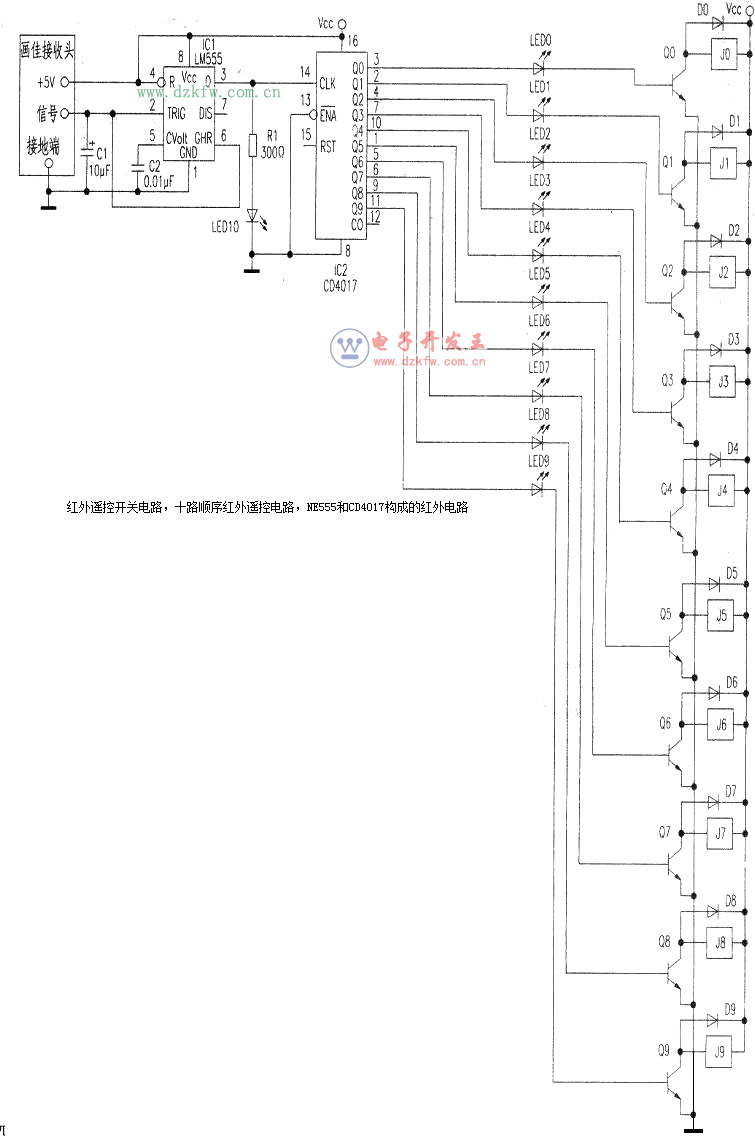

電路如附圖所示。控發射器可選用常用的彩電、錄像機、空調機等各類紅外線遙控發射器。在制作中只需制作紅外接收部分電路。紅外線接收電路主要由一體化紅外線接收頭、NE555和CD4017等集成電路構成，其遙控距離可達15米左右。


　　
　　圖中由紅外線接收頭，配合集成電路555和十進制計數器／時序譯碼集成塊CD4017等元器件，構成十路順序控制電路。當電路接通后，若遙控發射器不發射紅外線脈沖信號時，紅外線接收頭在靜態時信號端為高電平，此時該接收電路無控制輸出。當紅外接收頭接收到遙控發射器發出的紅外線脈沖信號時，紅外線接收頭中的紅外線接收二極管將接收到的光脈沖信號轉換成電脈沖信號，微弱的電信號由接收頭內的自動偏壓控制放大器放大，再經過限幅、濾波、檢波、整形，最后獲得標準的負脈沖編碼信號。由于紅外線發射器在設計時使用了編碼技術，發射器上每個鍵按下后都會發出各不相同的紅外線編碼脈沖串。
　　
　　為了使接收電路能與各種紅外線發射器所有的鍵配合使用，所以在接收頭信號端和地之間并聯了一只電容器C1，只讓脈沖串的第一個負脈沖起作用。實驗證明：選擇合適的C1能使得接收頭輸出的負脈沖幅度從0.4V左右增大到4V以上（可用500型萬用表直流電壓擋測得），C1如果選太小，會發生觸發后電路狀態不能保持的現象；C1選太大又會出現觸發失靈的現象。C1一船洗用10—47μF為佳，圖中C1選用10μF電解電容。
　　
　　將555接成施密特觸發電路，靜態時②、⑥腳電位高于2/3Vce，⑧腳輸出低電平。當紅外接收頭接收到紅外線光脈沖信號后，其輸出的負脈沖直接送到IC1的②、⑥腳，使②、⑥腳電位低于1/3Vce，③腳輸出高電平。脈沖信號經IC1整形后從③腳直接耦合到IC2⑩腳的時鐘上升沿計數端，時鐘輸入端被脈沖上升沿觸發后，控制輸出端Q0至Q9，從靜態時的Q0為高電平其他全為低電平而轉變成Q1為高電平其他全為低電平。
　　
　　此時與Q1端相連的發光二極管LED1導通發光顯示，并使之與連接的三極管Q1飽和導通，繼電器J1吸合，從而控制本路負載工作。當再次按下遙控器上的任一鍵時，控制輸出端Q0至Q9，從Q1為高電平其他全為低電平而轉變成Q2為高電平其他全為低電平。
　　
　　為此繼電器J2吸合，控制該路負載工作，其他路的負載都不工作。
　　
　　若繼續按下遙控器上任何鍵，控制輸出端會按上述方式順序執行。當控制端狀態Q9為高電平其他全為低電平且只有J9吸合時，若再次按動遙控器后，輸出端狀態會周而復始變?yōu)槌跏紶顟B(tài)即Q0為高電平其他全為低電平。圖中發光二極管LEDO~LED9的作用為通道工作狀態顯示。
　　
　　（注：一體化紅外接收頭可選用畫佳、三森、SFH506-38、RPM-638等型號。）
