如果容器為空或按下停止按妞，抽水泵停止工作。

說明:

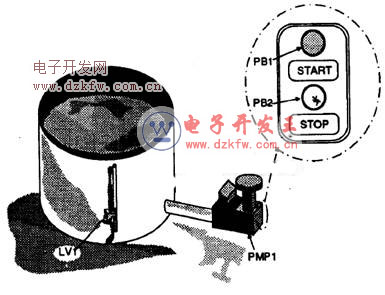

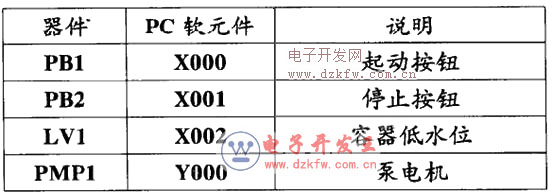

泵從容器中抽水，按下標明為Start的按鈕 (X000），泵開始工作。

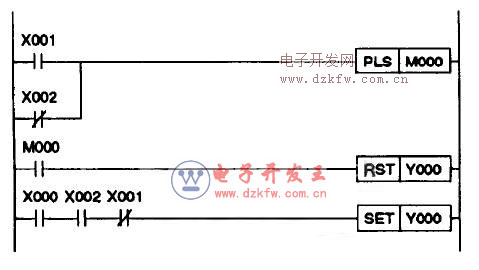

    只要容器中有水(X002為ON )，而且標明為Stop的按粗PB2 (X001)沒有按下，泵會一直工作:PMP1由輸出Y000驅動。

    如果在泵工作期間的某一時刻，容器抽干了，即低水位檢測器LV1被觸發(X002會變?yōu)镺FF ) ,泵會自動停止。實際上，低水位檢測器提供可編程控制器常閉觸點輸入，也就是說，有水時，輸入X002為ON，實際的低水位檢測器為OFF。因此，若低水位檢測器失效，即總是ON ( X002會變?yōu)镺FF ) ，系統不允許泵工作，故在故障時是安全的。

如果按下停止按妞，泵也會停止。泵已經停止時，必須按下起動按鈕來復位/重起動泵。
