plc梯形圖中定時器的入門例子

首先，需要明白定時器的功能，在plc編程中與時間有關的均可以采用定時器，從字面上分析定時器就是設定一段時間，定時器觸發開始計時，等待時間到達線圈閉合。

定時器的結構如下，原理和時間繼電器基本一樣。

在plc中定時器的種類有很多，比如定時單位有100ms，10ms，1ms等類型，還有斷電清零，斷電累計型的。定時器最常見的作用是延遲，比如一個電機的延遲啟動，延遲停止控制，可以設定一個時間，當啟動按鈕閉合后，電機延遲20s再啟動。其主要應用場合是正反轉控制里換向的延遲，以保證電機可以徹底停下來再換方向。

另外，在一些以時間控制的設備上采用的定時器，某個工藝需要經過多長時間才能加工好，這時定時器在計時完成后關閉設備運轉加工完成。定時器除了延遲功能，也可以用于閃爍，周期性控制某個輸出。

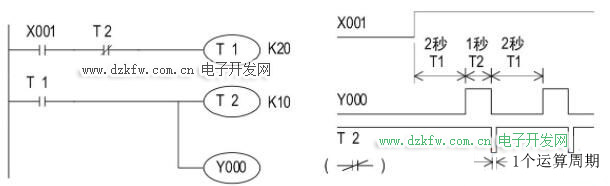

如下面的plc梯形圖，采用兩個定時器完后指定周期和指定ON時間的閃爍，一個定時器T1用于輸出OFF狀態的時間控制，另一個定時器T2用于輸出ON狀態時間的控制，當開關閉合后，T1開始定時，2秒后有輸出同時觸發T2定時，1秒后常閉的T2常閉觸點閉合，T2、T1斷開停止輸出，常閉觸點斷開又開始重新定時周期性閃爍輸出。

在plc梯形圖編程中，先選擇定時器的類型，然后根據功能要求進行代碼編寫即可。
