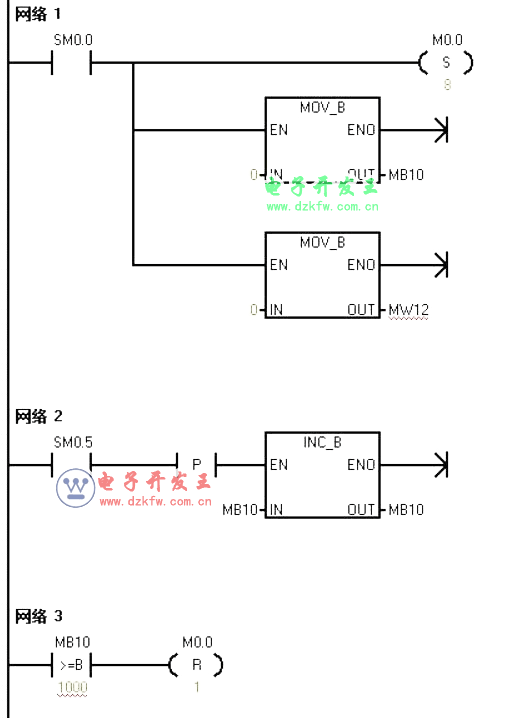

我簡單的舉一個例子來說一下，如下是西門子200PLC中的一段程序，這個程序存在明顯的編譯錯誤，和一些不明顯的要依據實際功能來判定的錯誤，下邊我來分析一下：

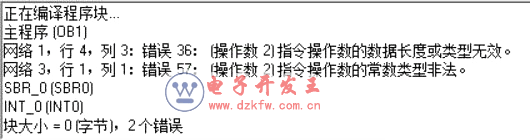

這個圖片就是PLC編程軟件編譯后給出的錯誤提示，其實上邊的圖片已經明顯的給出了錯誤的地方，就是有紅色波浪線的地方！

MW12是一個字長數據，而對其操作的指令MOV_B是一個對字節操作的指令，因此這里需要把MW12改為MB12，或者把指令改成MOV_W指令！

比較指令MB10和1000比較這里，因?yàn)镸B10是一個字節其能表示的范圍是0-255，所以1000明顯超出這個字節的表示范圍，就被紅色波浪線提示錯誤了！

2，再來看一下功能錯誤：

這段程序有2個值得商榷的功能錯誤：

第①處就是網絡1的SM0.0，此處根據后邊把變量賦予一個0的初始值，這段程序應該是初始化程序，那么就應該使用SM0.1才是初始化點！

第②出就是網絡1中的SET指令和網絡3中的RESET指令，初始化的時候使用set指令置位了M0.0開始的8個點，而網絡3復位的時候只復位了M0.0這一個點！---一般來說set和reset應該是對應的，也就是說網絡3處也應該是復位M0.0-M0.7這8個點！（當然，要根據實際的情況來判定！）

以上就是PLC的梯形圖程序怎么看對錯的一個簡單舉例，可以看到梯形圖中的程序錯誤，在一段比較短的程序中，用肉眼分析是可以分析出來對錯的，但是沒有編譯器加入效率高。同時，還應該看到編譯器雖然可以發現一些硬性的錯誤，但是程序是否能夠達到最終的控制要求，也就是說功能上的錯與對，就需要編程人員自己多多測試，去發現了！
