汽車電氣系統按功能可分電源、啟動、點火、照明與信號、儀表與報警、電子控制裝置、輔助裝置等部分。

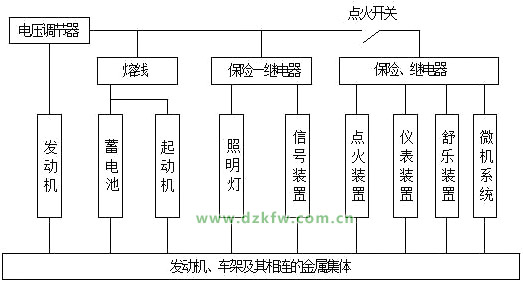

汽車電氣設備組成

1.電源系統

電源系統由蓄電池、發電機、調節器及工作狀況指示裝置【電流表、充電指示燈】等組成。其作用是向全車用電設備提供低壓直流電能。

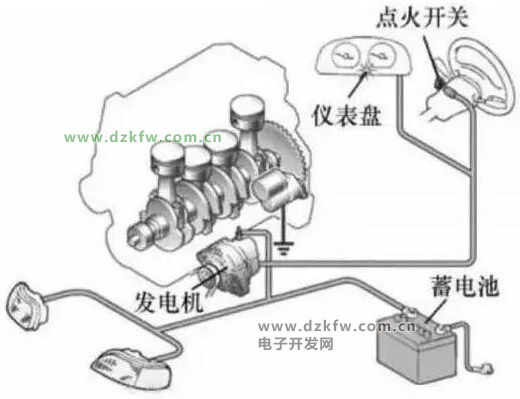

汽車電源系統

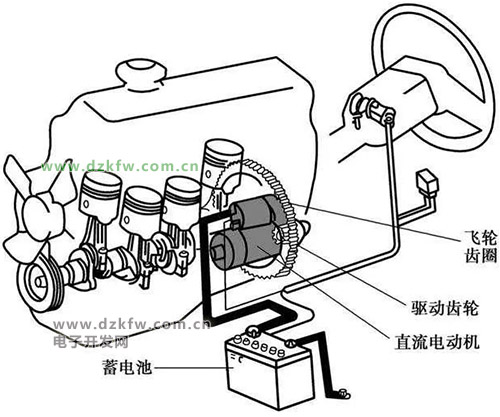

2.起動系統

起動系統由起動機、起動繼電器、起動開關及起動保護裝置組成。其作用是帶動飛輪旋轉，使曲軸達到必要的起動轉速。

3.點火系統

點火系統由點火線圈、分電器、電子點火器、火花塞、點火開關等組成。此外，采用由發動機控制單元進行點火控制時，可以不使用分電器。點火系統的作用是將低壓電變成為高壓電，適時可靠的點燃氣缸中的可燃混合氣。

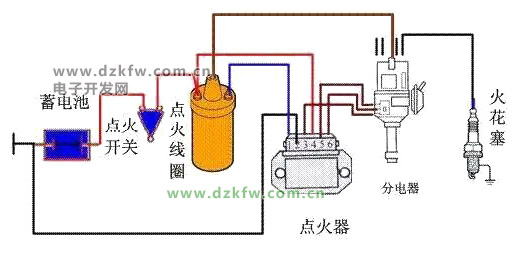

點火系統組成

4.照明與信號系統

照明與信號系統由前照燈、霧燈、示廓燈、轉向燈、制動燈、倒車燈、電喇叭等及其控制繼電器和開關組成，照明系統的作用是確保車輛內外一定范圍內合適的照度；信號系統的作用是告示行人車輛引起注意，指示行駛趨向及操縱件的狀態。

照明

5.儀表與報警系統

儀表和報警系統由儀表、傳感器、各種報警指示燈及控制器組成，其作用是顯示汽車運行參數及交通信息，報警運行性機械故障，以確保行駛和停車的安全性、可靠性。

汽車報警指示燈圖解

6.電子控制裝置

電子控制裝置由電控燃油噴射系統、自動變速箱、制動防抱死系統、恒速控制及懸架平衡控制等組成。

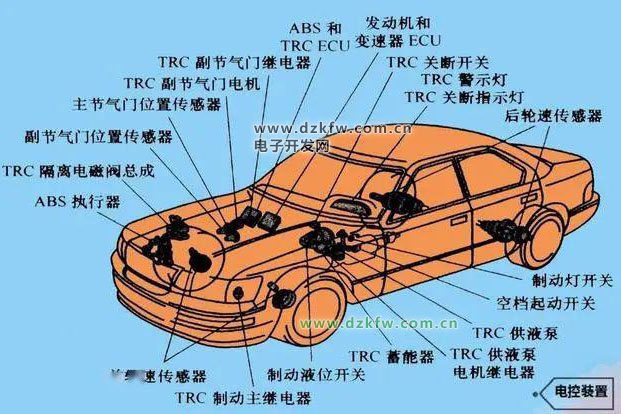

汽車電控

7.輔助裝置

輔助裝置由為提高車輛安全性、舒適性、經濟性等各種功能的電器裝置組成。輔助裝置因車型不同而有所差異，一般包括風窗刮水/清洗裝置、風窗除霜/防霧裝置、起動預熱裝置、音響裝置、車窗電動升降裝置、電動座椅調節裝置及中央電控門鎖等裝置。

電動車門窗系統

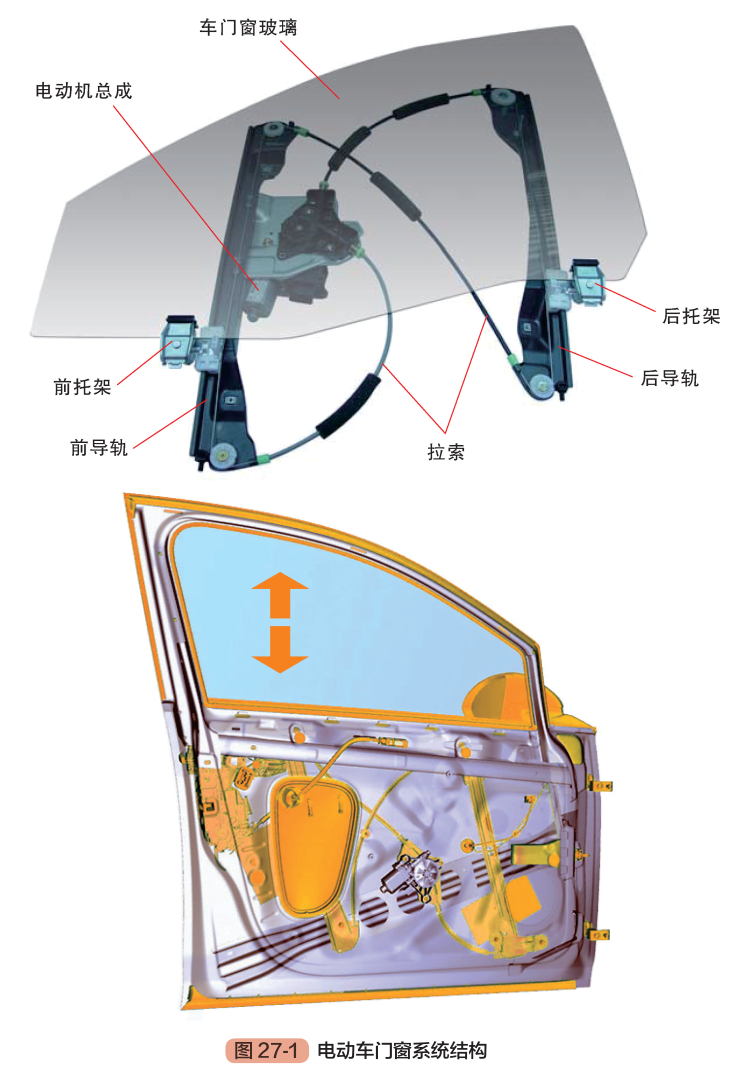

電動車門窗系統通過伺服電動機和升降機構來驅動車門窗玻璃移動，系統通過電動車門窗開關操作。如圖 27-1 所示，車門窗玻璃固定在前后導軌的兩個托架上。當電動機運行時，托架在拉索的驅動下按指定的方向在導軌上滑動，使車門窗玻璃上升或下降。

電動刮水和清洗裝置

刮水器和清洗裝置的作用是刮除/清洗風窗玻璃上的雨水、積雪或灰塵等，以保持視野清晰。電動刮水和清洗裝置的組成如圖 27-2 所示。

電動天窗系統

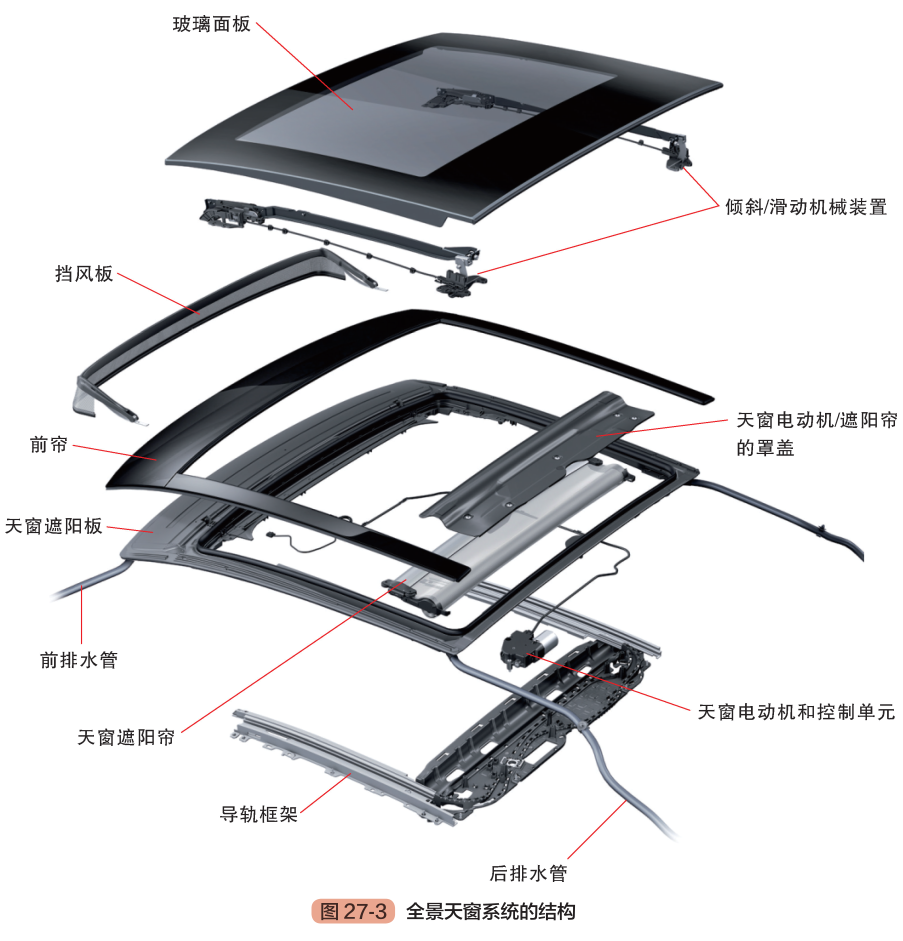

電動天窗具有傾斜開啟和滑動開啟的功能，其主要作用是利用車輛行駛過程中天窗外部形成的負壓將車內空氣排出車外，改善車內空氣質量。如圖 27-3 所示，電動天窗系統主要由天窗開關、天窗電動機及控制單元、天窗總成等組成。

門鎖遙控系統

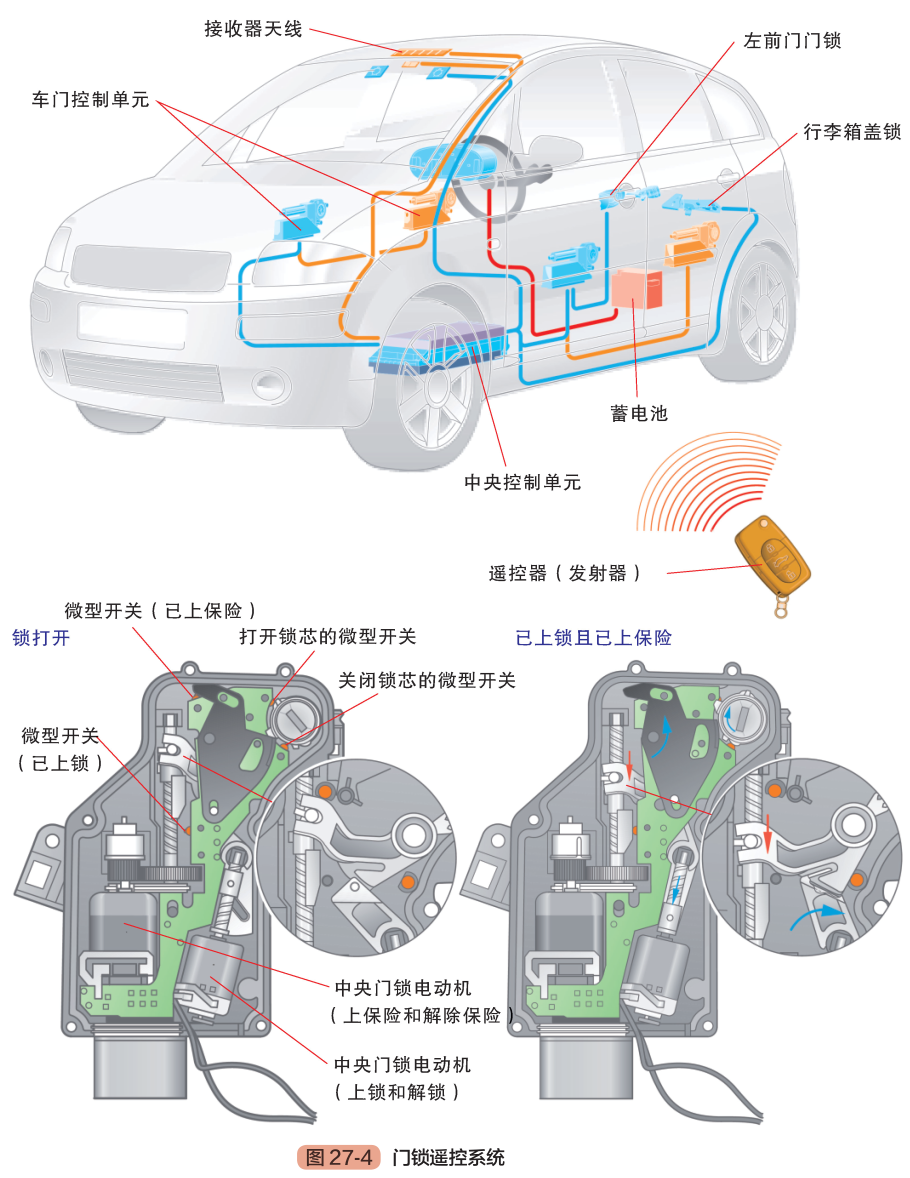

門鎖遙控系統是不使用鑰匙，而利用發射器在一定距離內鎖定/解鎖車門的無線遙控裝置。門鎖遙控系統的結構如圖 27-4 所示。每個車門鎖內安裝有兩個用于上鎖/解鎖和上保 險 / 解除保險的電動機，另外在車門鎖內還裝有各種微型開關用來檢測門鎖狀態。

智能鑰匙系統

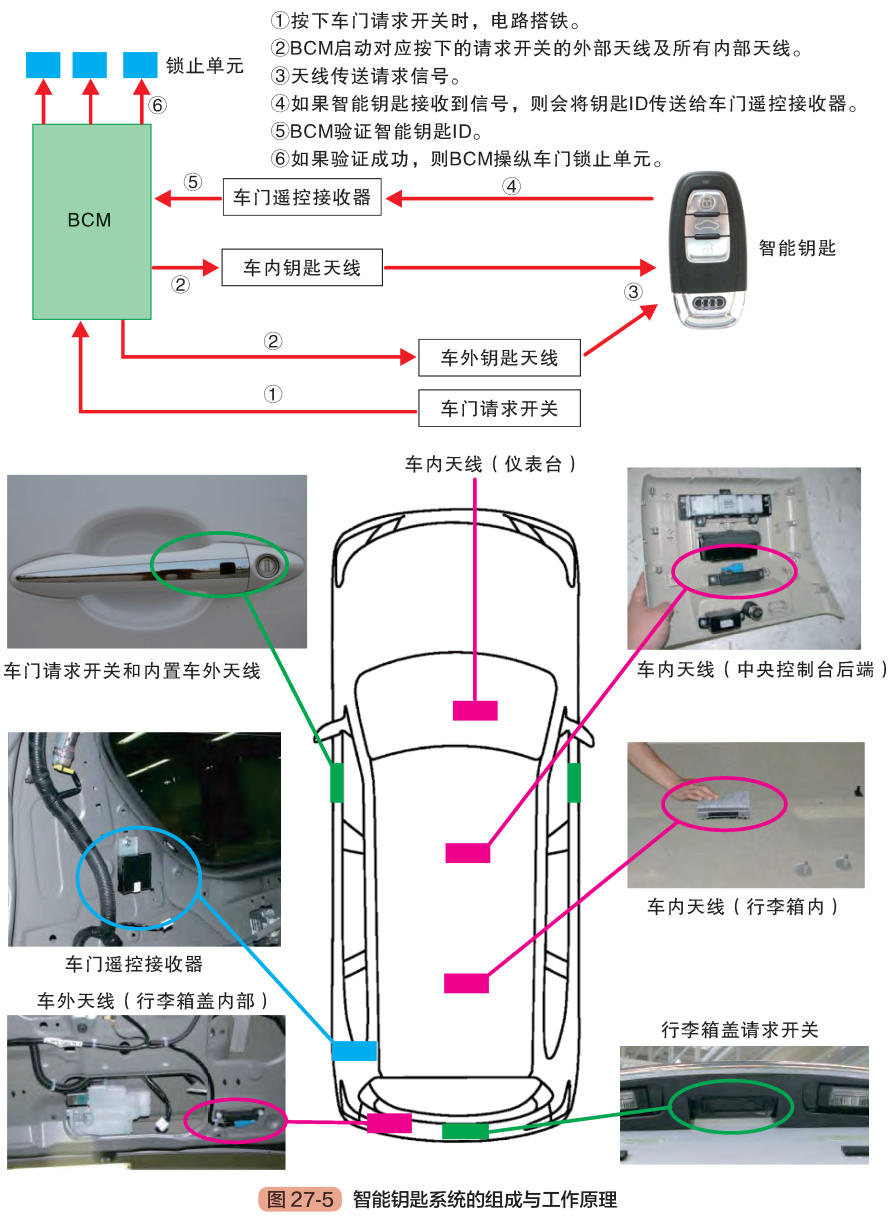

智能鑰匙系統又稱“無鑰匙進入與起動系統”，可實現在不操作遙控器的情況下解鎖車門并起動發動機的功能。系統的組成與工作原理如圖 27-5 所示。

照明系統

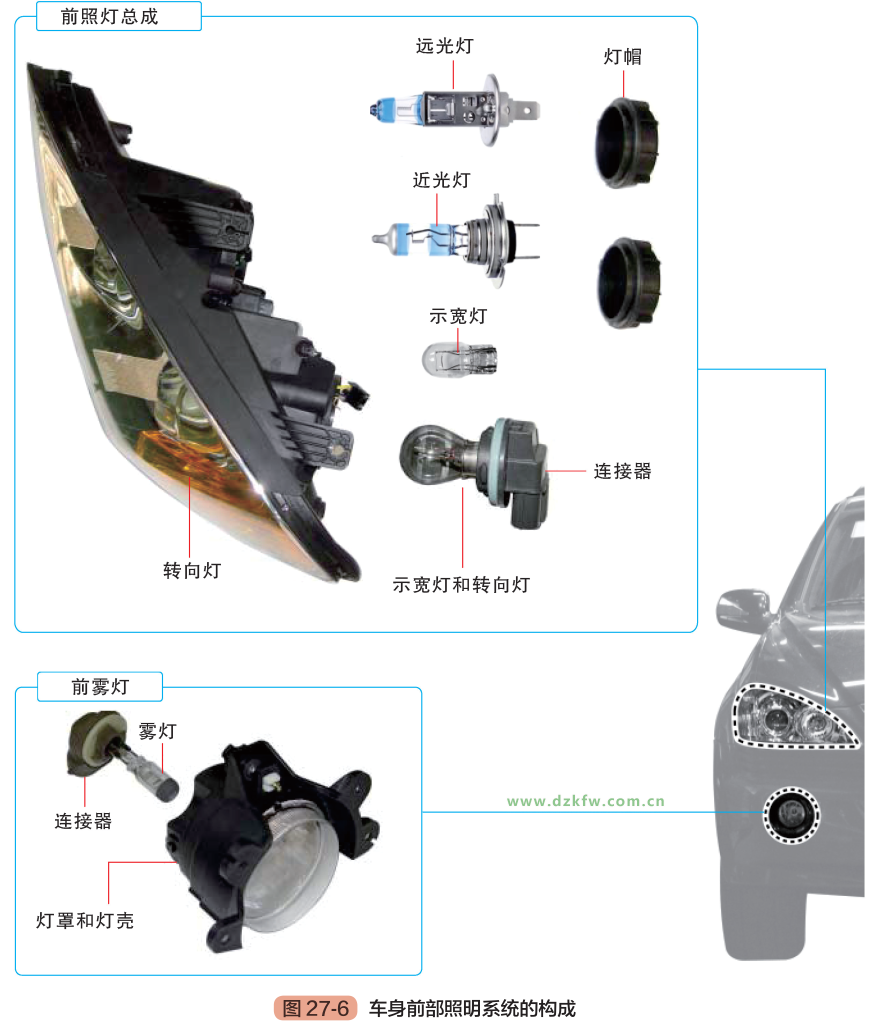

汽車照明系統的作用是在夜間或能見度低的情況下，為駕駛?cè)恕⒊丝秃徒煌ü芾砣藛T提供照明，向其他車輛和行人發出提示或警告。系統主要由燈具、電源和控制電路（包括燈光控制開關） 三部分組成。車身前部照明系統的主要構成部件如圖 27-6 所示。

音響系統

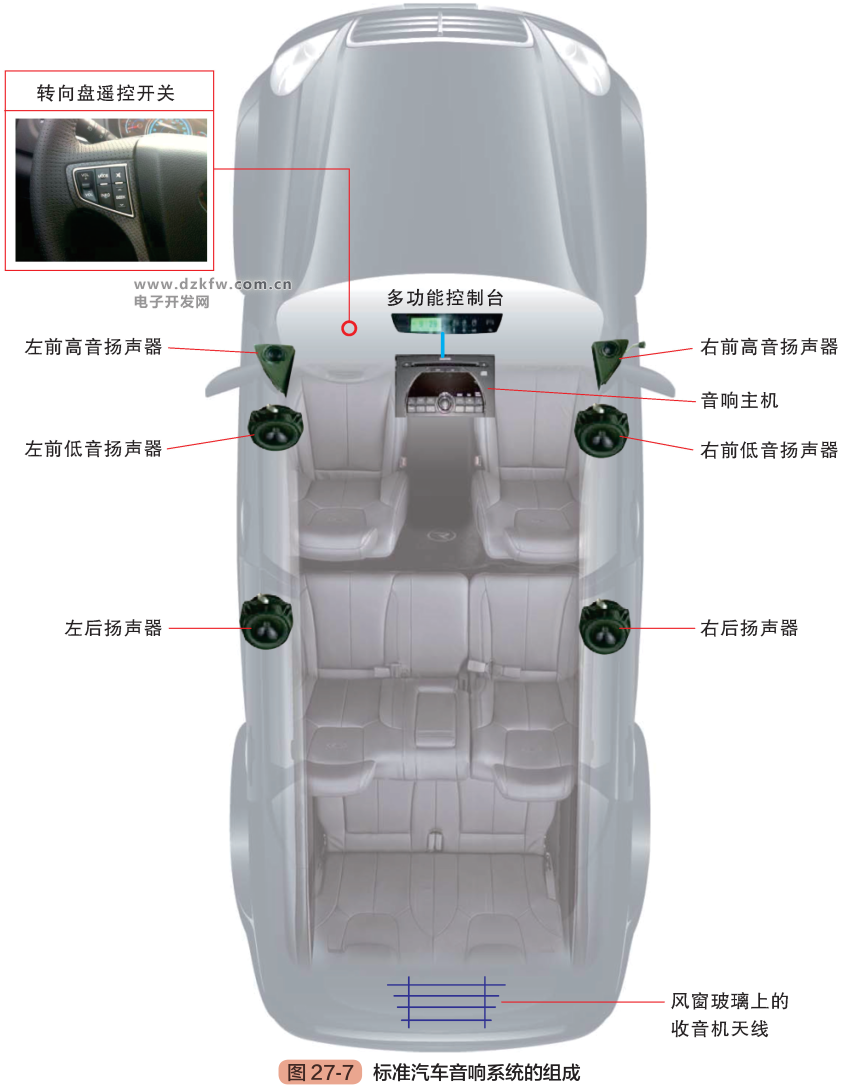

汽車音響系統主要由音響主機、功率放大器、揚聲器、天線、聲音處理設備及附件組成。標準汽車音響系統的組成如圖 27-7 所示。音響系統由蓄電池經點火開關供電，點火開關置于 ACC、ON 位時，均可開啟音響系統。收音機天線接收到 FM、AM 廣播，傳送到音響主機進行處理，然后由揚聲器發出聲音。

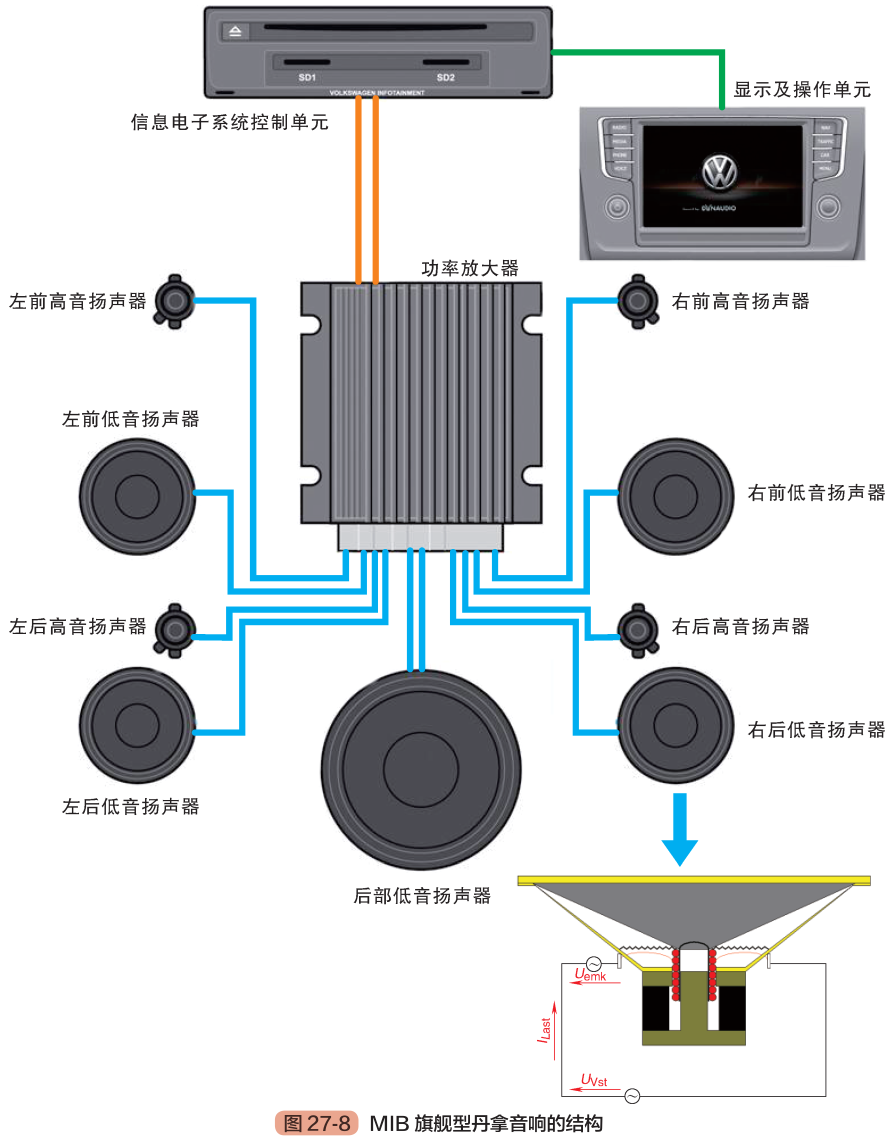

應用在汽車上的 MIB 旗艦型丹拿音響的結構如圖 27-8 所示。

安全氣囊系統

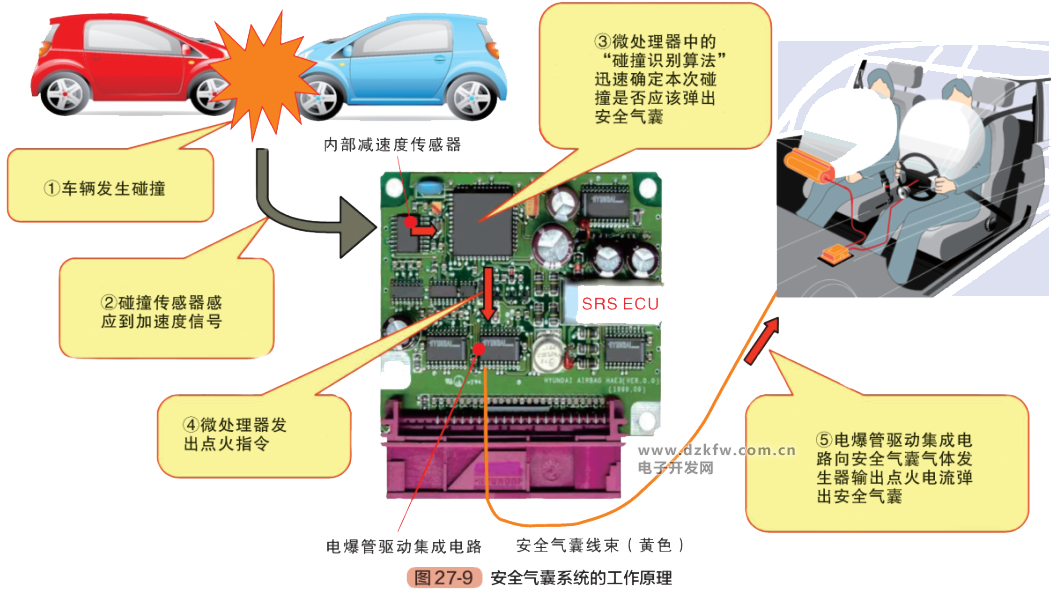

安全氣囊系統（SRS） 的工作原理如圖 27-9 所示。當汽車發生碰撞事故時，安全氣囊控制單元（SRS ECU） 通過碰撞傳感器檢測到?jīng)_擊力（車輛減速度）超過設定值時，SRS ECU 立即接通充氣元件中的電爆管電路，迅速為安全氣囊充氣并彈出，緩解碰撞沖擊，保護駕駛?cè)撕统丝汀?/P>

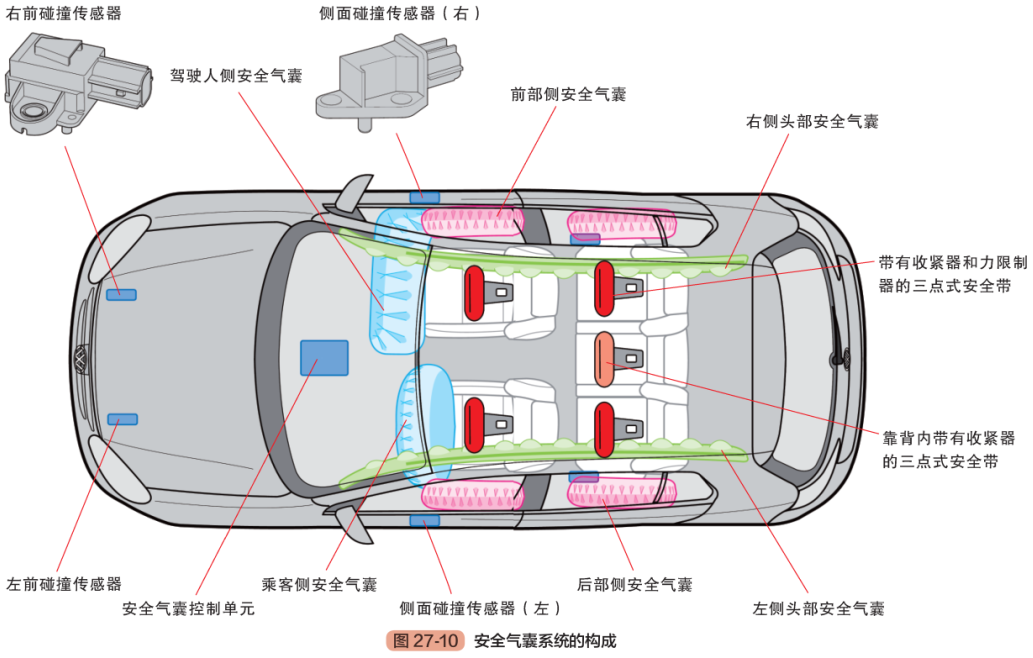

現代汽車的安全氣囊系統包括碰撞傳感器、安全氣囊控制單元、故障指示燈、駕駛側安全氣囊、乘客側安全氣囊、前/后座側安全氣囊、座椅安全帶收緊器等。安全氣囊系統的構成如圖 27-10 所示。
