200SMART端的設置：

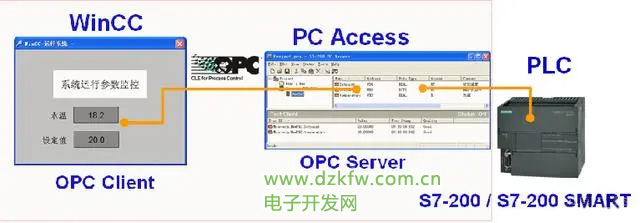

PC Access SMART是上位機與PLC的一個中間軟件，組態王和WINCC都可以讀取OPC中的數據。

要求200 smart的編程軟件的版本在V2.0及以上，并采用以太網方式進行通訊連接。該OPC軟件只能與200smart PLC通訊，不能夠建立與200、1200、300、400、1500PLC的通訊連接。1臺200samrt PLC同時允許連接8臺OPC，同樣，一臺OPC允許最多連接8臺200smart plc。

系統要求：PC Access SMART V2.3：Microsoft Windows 7（32 位和 64 位） 或 Windows 10（32 位和 64 位）

可以寫數據，但無法測試。在上位機軟件上可以對該變量進行寫操作�？蛻舳藴y試測試從PLC讀取變量數值，不能測試向PLC寫變量值。


1、下載PC Access SMART軟件。（文件夾中有）


2、安裝S7-200 PC Access SMART軟件

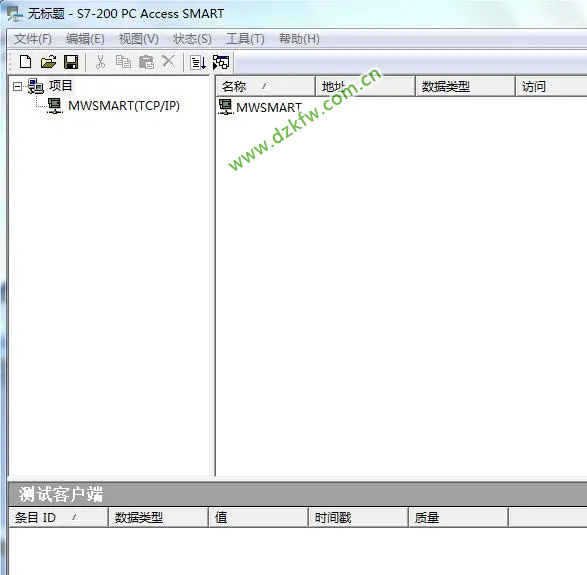

3、打開S7-200 PC Access SMART軟件

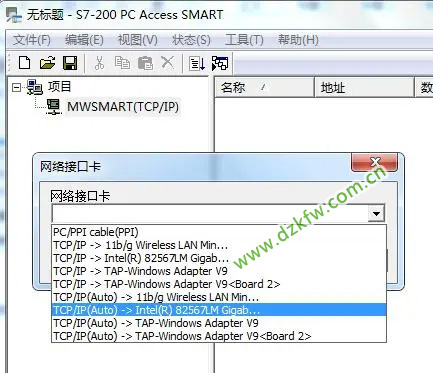

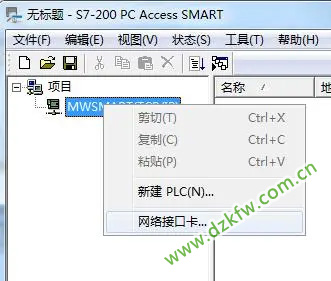

4、右鍵點擊，選擇下拉菜單中的“網絡接口卡”


5、選擇電腦中的實際物理網卡，點擊“確定”

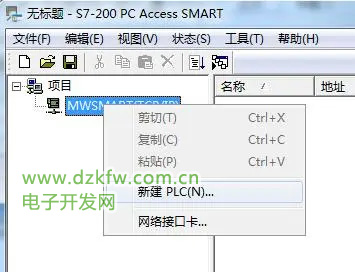

6、右鍵點擊，選擇下拉菜單中的“新建PLC”

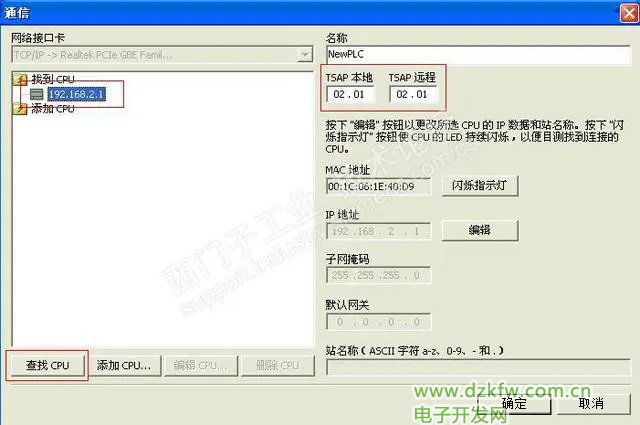

7、在連接屬性中，“查找”所需要連接的PLC。這里找到一個默認的PLC地址“192.168.2.1”，TSAP本地與TSAP遠程選擇默認值02.01。該地址值只能選擇02.00；02.01；03.00；03.01。使用者也不能設置其他的數值，因為設置的其他數值后，不能選擇“確認”按鈕完成配置。軟件不支持其他數值。

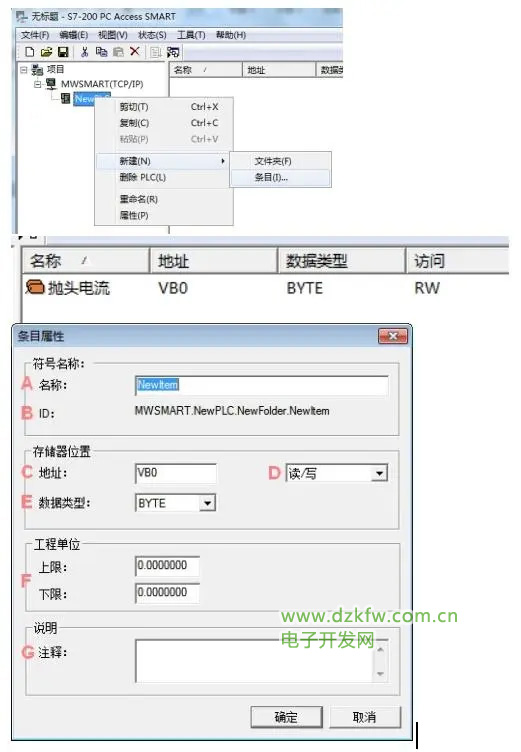

8、右鍵點擊“NewPLC”，選擇“新建”；“條目”，創建VB0；QB0（byte）文件


A：該變量的符號名

B：變量ID

C：變量地址，可以設置S7-200 SMART支持的所有內存變量

D：設置上位機軟件訪問該數據的方式，有三種：讀/寫、寫或讀

E：數據類型。數據類型可以更改，比如寫VB0，VW0，VD0

F：數據工程單位上下限

G：變量注釋

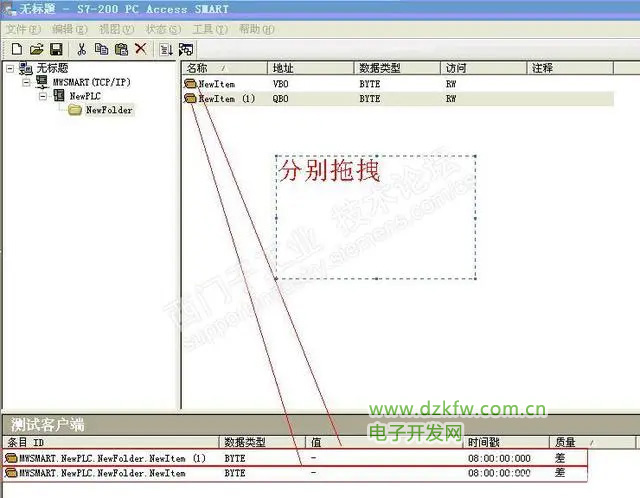

9、將這2個條目分別拖拽到測試客戶端區

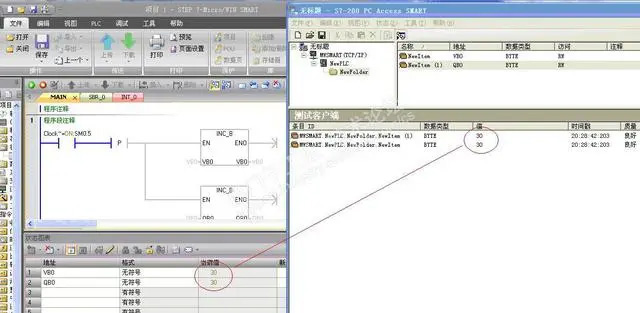

10、這時因為還沒有啟動“測試客戶端狀態”按鈕，通訊質量表示為“差”，按下“測試客戶端狀態”，系統會指定用戶指定文件存放途徑，確定后，啟動測試，通訊質量變為“良好”說明已經建立與PLC的通訊連接，與實際PLC數據對比，能夠實際反映PLC地址的數據狀態，圖示：下側顯示“就緒”，并顯示監控進度條。測試前要先保存當前文件。

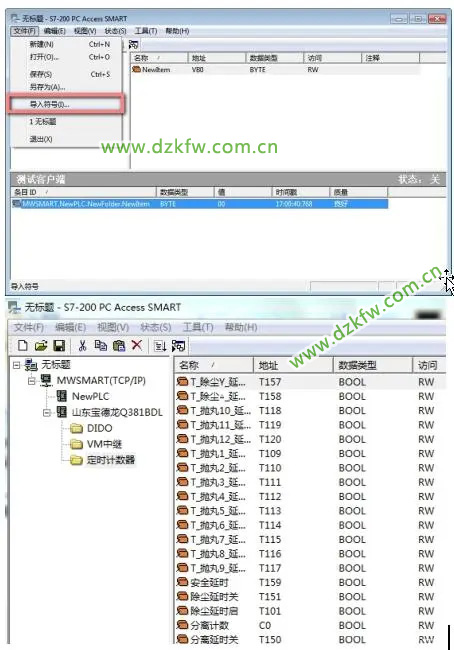

11、向S7-200 PC Access SMART導入PLC變量。首先需要使用者的S7-200 SMART 程序中變量有符號名，選擇S7-200 PC Access SMART 軟件--->文件--->導入符號，就可以找到S7-200 SMART程序，把S7-200 SMART PLC中有符號名的變量都導入到PC Access SMART中。


12、錯誤處理方法

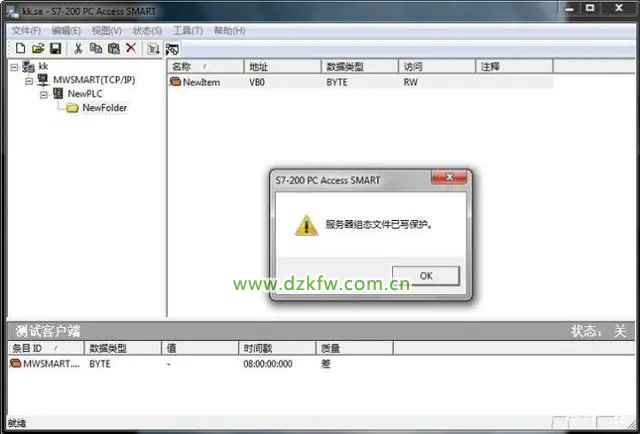

有時 PC Access SMART 軟件進行客戶端測試時，系統會提示：服務器組態文件已寫保護？該如何設置？如下圖所示，有些用戶進行客戶端測試時，系統出現提示信息：服務器組態文件已寫保護。


遇到這個提示該如何設置以正常使用，步驟如下：

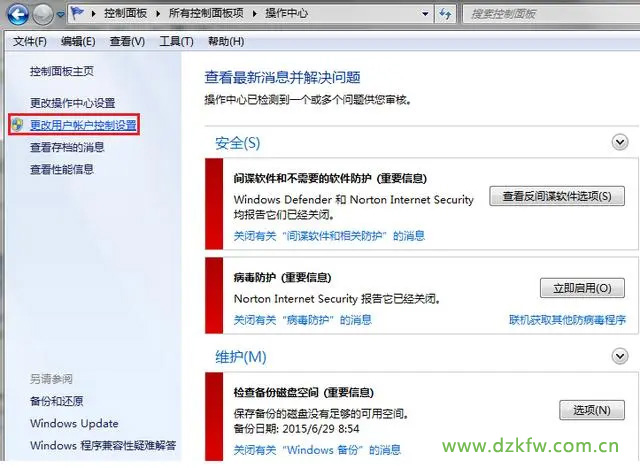

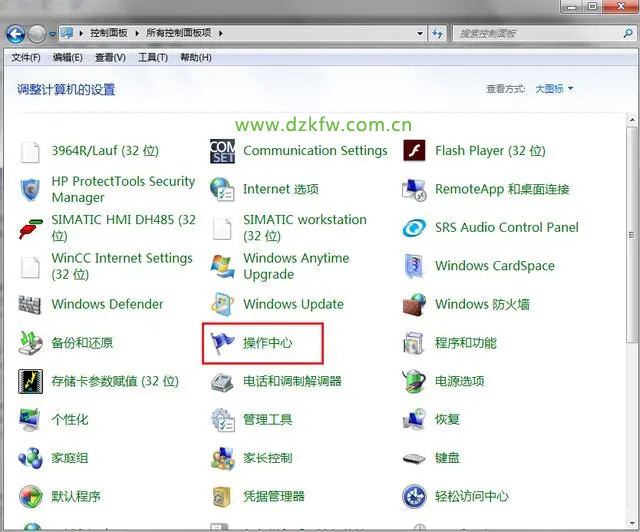

1、進入電腦的控制面板，找到"操作中心"。


2、控制面板-操作中心

設置“更改用戶賬戶控制設置”


更改用戶賬戶控制設置

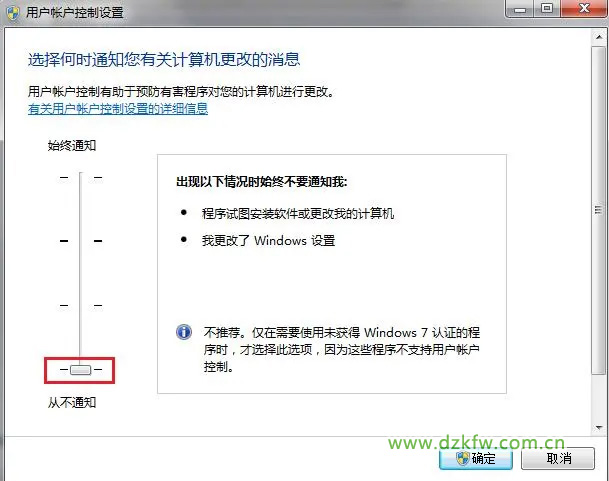

3. 在打開的窗口中選擇“從不通知”，然后重新啟動電腦，再次測試PC ACCESS SMART 軟件。


賬戶設置為從不通知

WinCC端的設置：

WinCC 中沒有與S7-200 SMART CPU 通信的驅動，所以 WinCC 與 S7-200 SMART CPU 之間通過以太網的通信，只能通過 OPC 的方式實現。S7-200 SMART CPU 作為 OPC 的 Sever 端，只需設置 IP 地址即可。

上位機作為 OPC 的 Client 端，通過 SIMATIC NET 軟件建立 PC Station 來與 S7-200 SMART 通信。

建立好 PC Station 后，WinCC中的實現步驟如下：

1. 建立所有WinCC中要用到的變量

首先在 OPC Scout中建立好所有 WinCC 中要用到的變量，步驟見OPC Scout 測試。

2. 添加新的驅動

打開 WinCC 軟件新建一個項目，用鼠標右鍵點擊“變量管理”，快捷菜單中選擇“打開”。

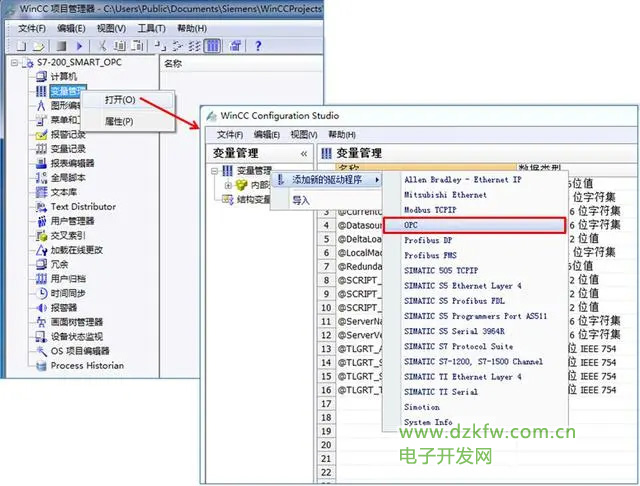

在打開的“WinCC Configuration Studio ”窗口中，鼠標右鍵“變量管理”，在快捷菜單中選擇“添加新的驅動程序”，添加“OPC”驅動。如圖1．所示。


圖1． 添加一個新的驅動"OPC"

3. 在 WinCC 中搜索及添加 OPC Scout 中定義的變量

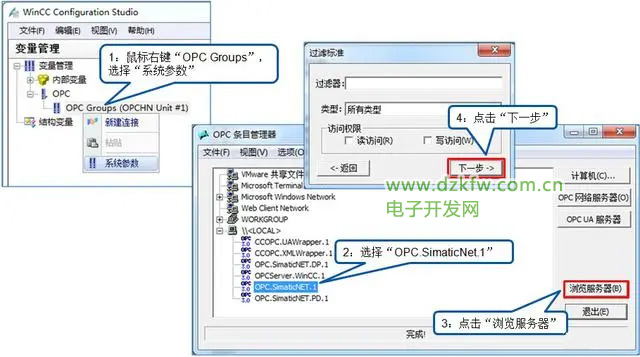

首先用鼠標右鍵“OPC Groups” ，在快捷菜單中點擊“系統參數”。在彈出“OPC 條目管理器”窗口中，選擇“OPC.SimaticNET.1”，然后點擊“瀏覽服務器”按鈕。

在彈出的“過濾標準”窗口中選擇“下一步” 進行搜索。如圖２．所示。


圖２．選擇服務器瀏覽

4. 建立新連接并添加所需變量

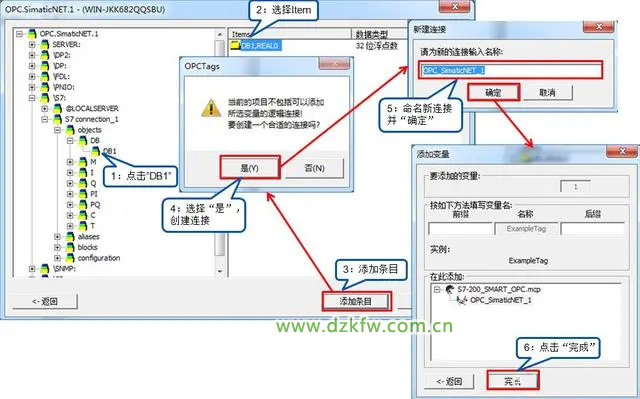

在變量列表中選擇所需要的變量，點“添加條目”按鈕添加所需變量，此時會自動要求你建立一個新連接，并將變量添加到這個連接中，如圖3．所示。

如果需要添加多個變量，按上述步驟重復添加即可。


圖3．添加變量并建立連接

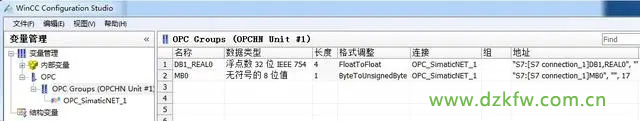

成功添加完變量后，WinCC 中變量管理中將顯示已經添加的 OPC 連接和變量，如圖4．所示。


圖4．從OPC Scout中成功添加變量

5. WINCC 創建畫面并監控變量

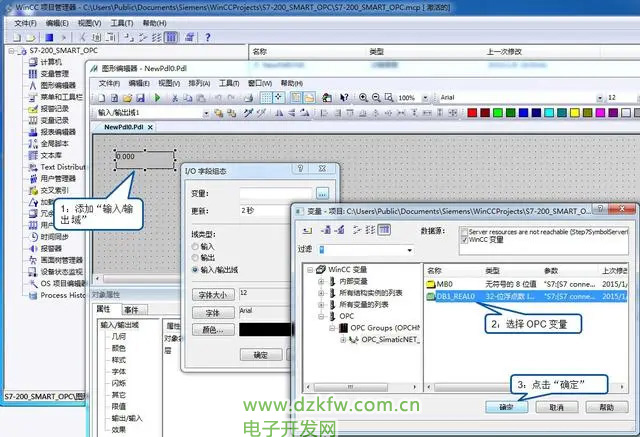

WINCC 中新建畫面，并添加“輸入/輸出 域”，并為其選擇 OPC 變量，如圖5．所示


圖5．創建 WINCC 畫面

激活 WINCC ，即可測試 WINCC 與 S7-200 SMART OPC 通訊。
